Приводы противопожарных клапанов Нанотек (Nanotek): ОЗК и дымоудаление, 17 моделей

Три разных принципа. BLF и BF (7 моделей, 3–15 Н·м, 4 660–9 480 ₽) держат заслонку питанием, а закрывают её пружиной — она срабатывает и от команды, и от обрыва линии. BLE и BE (8 моделей, 7–40 Н·м, 4 610–10 480 ₽) пружины не имеют: открывают клапан по команде и удерживают положение, обратный поворот — тоже командой. EML XS-230 за 1 110 ₽ вообще не поворачивает ось, а работает электромагнитной защёлкой.

Хаб собирает всё, что относится к противопожарной вентиляции: 7 пружинных приводов BLF и BF, 8 реверсивных BLE и BE и электромагнитный замок EML XS в двух исполнениях — вместе 17 позиций с моментами 3, 5, 7, 10, 15, 30 и 40 Н·м. Замок стоит 1 110 ₽ в любом исполнении, поворотные приводы — от 4 610 до 10 480 ₽.

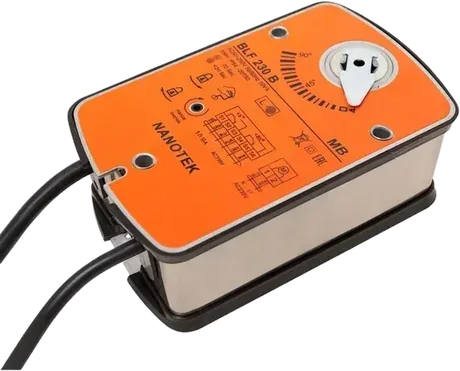

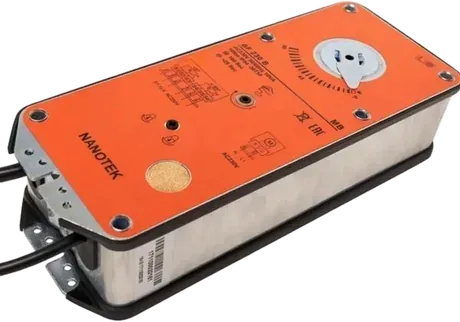

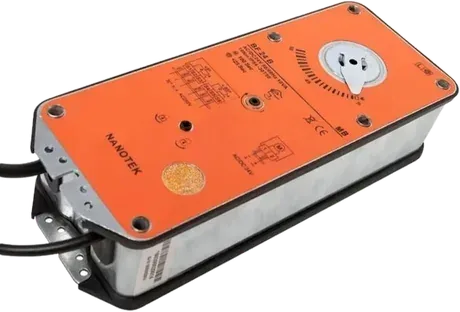

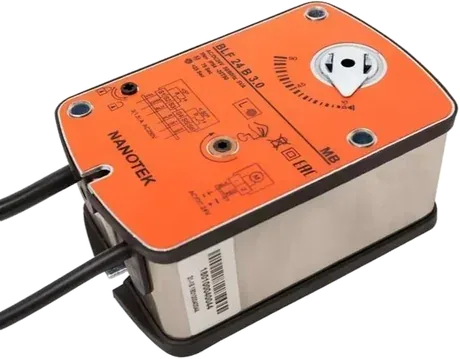

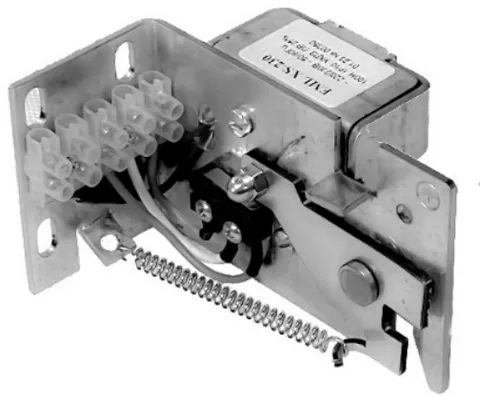

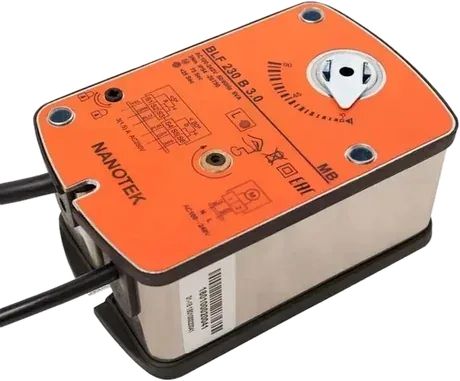

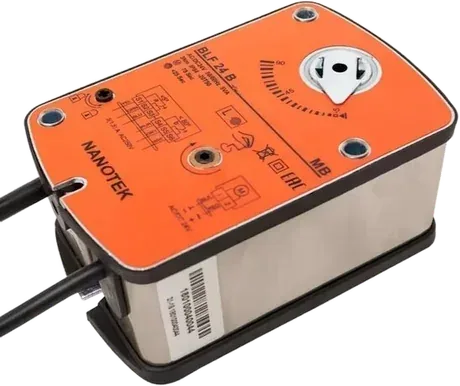

Логика подбора идёт от клапана. Огнезадерживающий клапан в проходе через перекрытие или стену держат открытым, а при пожаре он должен перекрыть воздуховод: сюда ставят BLF (3 и 5 Н·м) и BF (10 и 15 Н·м), где заслонку закрывает сжатая пружина, а команда лишь снимает питание с привода; по той же схеме работает привод для клапанов КЛОП и других подпружиненных исполнений. Клапан дымоудаления шахты или коридора в дежурном режиме закрыт и открывается по сигналу: его поворачивают BLE (7 и 15 Н·м) и BE (30 и 40 Н·м), которые удерживают положение и возвращаются обратной командой. Если створку клапана открывает собственная пружина, её удерживает защёлка EML XS и отпускает по импульсу.

Что сверить до заказа сервопривода: момент по площади заслонки с ориентиром 5 Н·м на 1 м², квадрат оси 12×12 мм и наличие переходника на 8×8 или 10×10 мм, напряжение линии, схему обратной связи. Все поворотные модели раздела имеют защиту IP54 и два переключателя SPDT 3(1,5) А для сигнала положения; время хода — от 30 с у BLE 7 Н·м до 150 с у BF 15 Н·м, возврат пружины у BLF и BF занимает 20–25 с.

В комплекте привод с кабелем 1 м, ключ ручного управления и паспорт производителя с габаритами и схемой подключения. Гарантия 24 месяца по паспорту производителя, декларации и сертификаты — по запросу. Для расчёта пришлите спецификацию или перечень клапанов с размерами: подберём модели, выставим счёт или коммерческое предложение с НДС, для партий действуют цены от 10 и от 100 шт. Наличие и срок отгрузки подтверждает менеджер.
