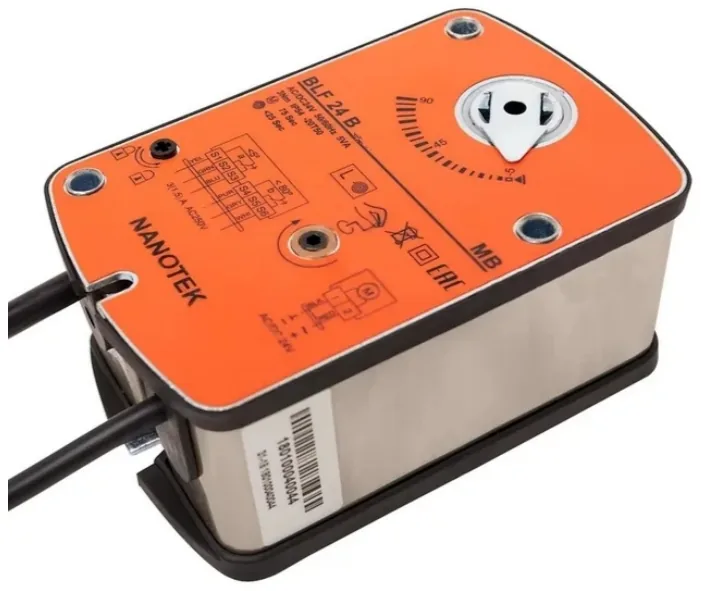

Привод Нанотек (Nanotek) BLF 24 B: 5 Н·м, AC/DC 24 В, возвратная пружина, ОЗК до 1 м²
Низковольтная противопожарная линия: 5 нм, закрытие за 20 с. 5 050 ₽ с НДС, от 10 шт — 4 540 ₽.
- Питание
- AC/DC 24 В
- Возврат пружиной
- ≤ 20 с
- Управление
- откр/закр
- Заслонка до
- ≈ до 1 м²
- Время поворота
- 50…70 с
- Защита
- IP54
- 5 Н·м на створку примерно до 1 м²
- Пружина закрывает клапан за 20 с без питания

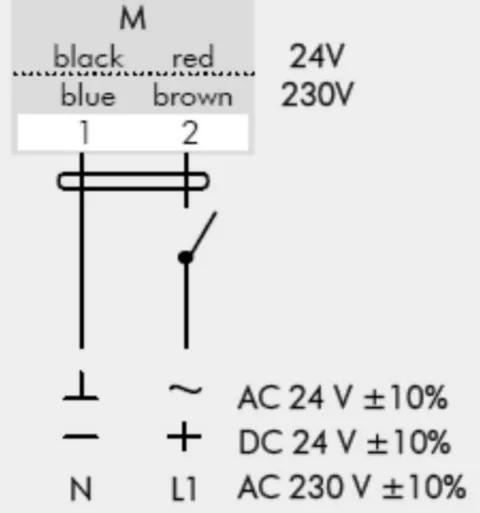

- AC/DC 24 В, два переключателя SPDT

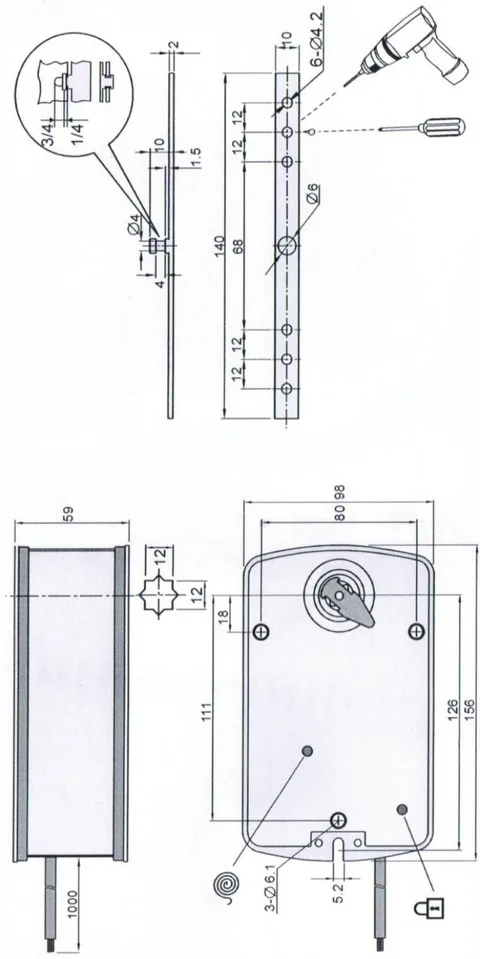

- Квадрат 12×12 мм, кабель 1 м в комплекте
от 10 шт — 4 540 ₽ · от 100 шт — 4 290 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Клапан на 1 м² в венткамере, щит противопожарной автоматики на 24 В и требование закрыться при любой потере питания — под такую связку и берут BLF 24 B. Питание AC/DC 24 В от источника бесперебойного питания, класс защиты III, кабель 1 м. Момент 5 Н·м, пружина закрывает створку за 20 с.
Где применяется
- Системы, где противопожарные приводы питает источник бесперебойного питания 24 В с аккумулятором
- Щиты автоматики на 24 В: одно напряжение на приводы, датчики и шлейфы
- Клапаны в венткамерах и шахтах — IP54 допускает влажную уборку помещения
- Больницы и школы, где проект ограничивает напряжение на оборудовании
Что будет без питания
Питание 24 В пропало — пружина закрывает клапан за 20 с и удерживает его закрытым.
По паспорту: есть, возврат ≤ 20 с.
Как подобрать и смонтировать
- Трансформатор или источник бесперебойного питания считают по паспорту: 5,0 Вт в движении и 3,0 Вт на удержании. Сложите по всем приводам и добавьте запас на одновременный взвод.
- При 24 В длина плеча важнее, чем при сетевом питании: падение напряжения на кабеле проверяют расчётом до монтажа.
- Безопасность обслуживания: класс защиты III, на приводе и оси нет сетевого напряжения — клапан осматривают без отключения ввода.
- Площадь створки до 1 м² — расчётный ориентир по 5 Н·м на 1 м². Точное требование даёт изготовитель клапана.

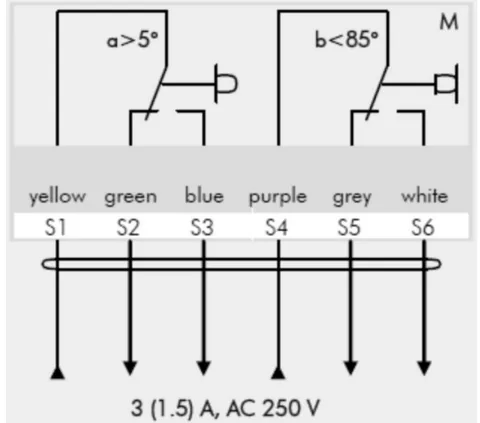

- Проверьте вал: посадка квадрат 12×12 мм, без переходных вкладышей. Полный ход открытия 50…70 с, переключатели SPDT настраиваются на нужный угол.
Характеристики
Момент и ход
- Крутящий момент
- 5 Н·м
- Время поворота
- 50…70 с
- Время возврата
- ≤ 20 с
- Угол поворота
- 0…90° (−5…90° механически)
- Площадь заслонки (ориентир)
- ≈ до 1 м²
Электрика и управление
- Питание
- AC/DC 24 В
- Мощность работа/удержание
- 5,0 Вт / 3,0 Вт
- Управляющий сигнал
- 2-позиционное (открыть/закрыть)
- Без питания
- пружина возвращает заслонку, возврат ≤ 20 с
- Пружина
- есть
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- 1 м
Монтаж и ресурс
- Посадка на ось
- квадратная 12×12 мм
- Масса
- < 2,0 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP54
- Класс защиты
- III (низкое напряжение)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
BLF24
4Н·м
Нанотек
BLF 24 B
5Н·м
По моменту сильнее на 1 Н·м, питание и тип управления те же.
Соответствует коду BLF24 по напряжению, управлению и возврату пружиной; момент здесь 5 Н·м, у того кода 4 Н·м. Сверяйте момент клапана, питание и квадрат оси. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Как проверить работу на объекте?
Разорвите цепь питания и проследите, что створка закрылась, затем подайте напряжение: привод откроет клапан и снова взведёт пружину. Контакты SPDT покажут положение в щите.
Держит ли привод промежуточный угол?
Нет, управление двухпозиционное: заслонка стоит либо открытой, либо закрытой. Для плавного регулирования нужна модель с сигналом 0–10 В.
Оплата и доставка
Оплата на выбор: счёт с НДС и закрывающие документы для организаций, по QR-коду, наличными при получении или переводом по реквизитам. Отгрузка транспортными компаниями по России, самовывоз со склада. Гарантия 24 месяца по паспорту производителя.
