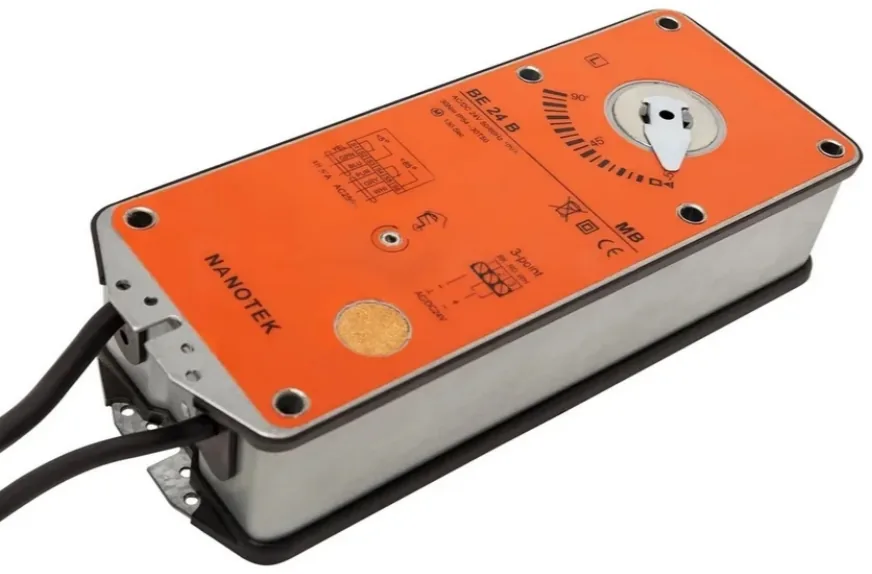

Привод Нанотек (Nanotek) BE 24 B, 40 Н·м, AC/DC 24 В — реверсивный, без возвратной пружины
Максимум момента на 24 В: 40 нм на тяжёлую створку до 4 м². Цена 10 480 ₽ с НДС.
- Питание
- AC/DC 24 В
- Пружина
- нет, реверс
- Управление
- 2- и 3-поз.
- Заслонка до
- до 4 м²
- Время поворота
- < 115 с
- Защита
- IP54
- 40 Н·м на створку до 4 м²
- Без питания створка остаётся на месте
- AC/DC 24 В, ход менее 115 с
- Ручной взвод ключом, кабель 1 м
от 10 шт — 9 440 ₽ · от 100 шт — 8 910 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Клапан дымоудаления, которому изготовитель требует около 40 Н·м, стоит на объекте с полностью низковольтной противодымной автоматикой — это случай BE 24 B на 40 Н·м. Питание AC/DC 24 В, класс защиты III, потребление 7 Вт в движении. Открытие и закрытие идут по отдельным сигналам, полный угол — до 115 с.
Где применяется
- Тяжёлые клапаны дымоудаления в шлейфах 24 В
- Щиты автоматики на 24 В с источником бесперебойного питания на всю противодымную группу
- Клапаны, у которых изготовитель требует момент около 40 Н·м
- Линии с резервным питанием, где сеть 230 В может пропасть
Что будет без питания
Питание пропало — привод не двигает створку, положение сохраняется до новой команды.
По паспорту: нет (реверсивный, удерживает положение).
Как подобрать и смонтировать
- Мощность источника: 7 Вт на привод в движении, 2 Вт в покое, плюс запас на одновременный пуск группы приводов от трансформатора или источника бесперебойного питания.
- Длина плеча 24 В до шахты: сечение кабеля считают по падению напряжения — просадка ниже паспортного напряжения отнимает момент там, где он нужен весь.
- Класс защиты III: сетевого напряжения на приводе нет, поэтому проверку клапана ведут без снятия силового ввода щита.
- Сверьте требуемый момент по паспорту клапана: это единственный критерий выбора между 30 и 40 Н·м.

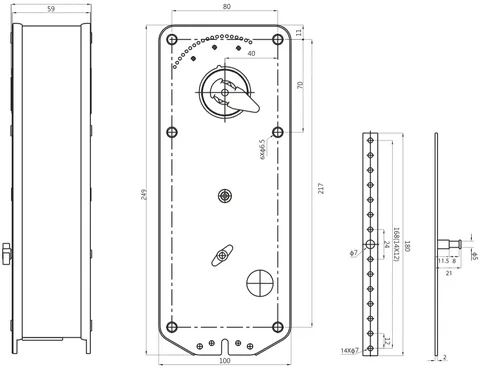

- Ось 12×12 мм, переходники для валов 8×8 и 10×10 мм; степень защиты IP54, ход до 115 с, масса до 2,2 кг. Кабель 1 м выводят в клеммную коробку, контакты SPDT дают обратную связь по положению.
Характеристики
Момент и ход
- Крутящий момент
- 40 Н·м
- Время поворота
- < 115 с
- Угол поворота
- 90° (95° механически)
- Площадь заслонки (ориентир)
- до 4 м²
Электрика и управление
- Питание
- AC/DC 24 В
- Мощность работа/удержание
- 7,0 Вт / 2,0 Вт
- Управляющий сигнал
- 2- и 3-позиционное
- Без питания
- остаётся в положении (реверсивный)
- Пружина
- нет
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- 1 м
Монтаж и ресурс
- Посадка на ось
- квадратная 12×12 мм (8×8 и 10×10 мм через переходник)
- Масса
- < 2,2 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP54
- Класс защиты
- III (низкое напряжение)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
BE24
40Н·м
Нанотек
BE 24 B (40 Н·м)
40Н·м
Тот же момент, то же питание и тип управления.
Аналог по параметрам для кода BE24: 40 Н·м, питание 24 В, реверсивная схема. Перед заказом сверьте момент клапана, схему управления и размер квадрата. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы

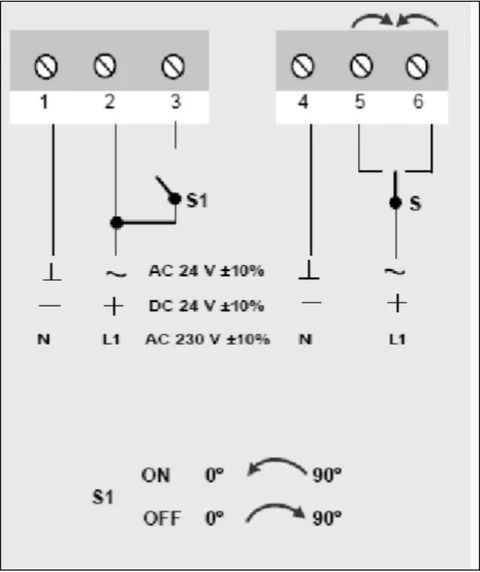

Можно ли подать питание постоянным током?
Да, исполнение работает от AC и DC 24 В. Разводку управляющих линий берите из паспорта привода.
Чем он отличается от версии на 230 В?
Питанием и классом защиты: тут AC/DC 24 В и класс III, у сетевого исполнения AC 100…240 В и класс II. Момент, ход и посадка одинаковые, цена тоже — 10 480 ₽ с НДС.
