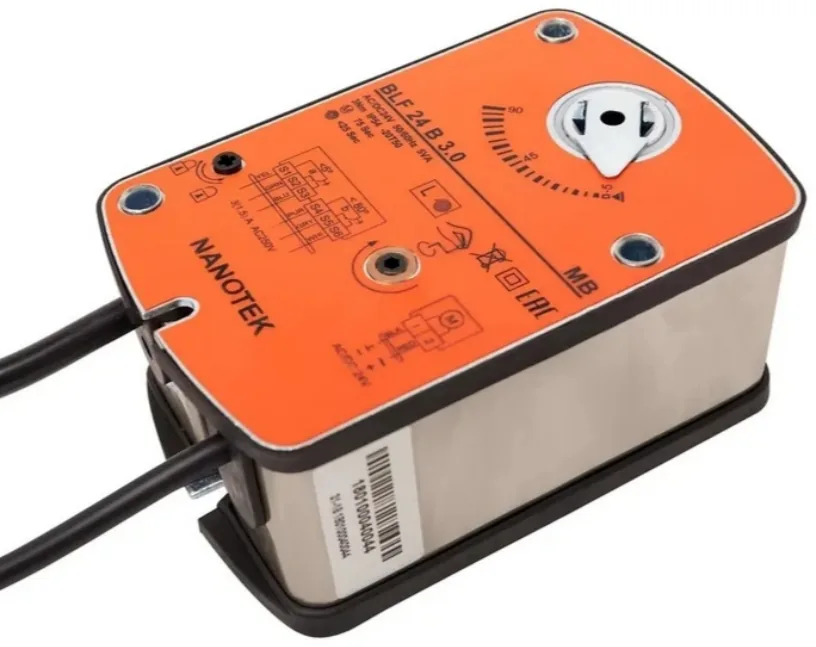

Привод Нанотек (Nanotek) BLF 24 B 3.0: 3 Н·м, AC/DC 24 В, возврат пружиной за 25 с
Противопожарная линия на 24 В: 3 нм на клапан ОЗК или КЛОП до 0,6 м². 4 660 ₽ с НДС.
- Питание
- AC/DC 24 В
- Возврат пружиной
- ≤ 25 с
- Управление
- откр/закр
- Заслонка до
- ≈ до 0,6 м²
- Время поворота
- ≤ 75 с
- Защита
- IP54
- 3 Н·м на створку примерно до 0,6 м²
- Возврат пружиной за 25 с без напряжения
- AC/DC 24 В, класс защиты III
- Квадрат 12×12 мм, 8×8 мм через переходник
от 10 шт — 4 190 ₽ · от 100 шт — 3 960 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Шлейф противопожарной автоматики на объекте собран на низком напряжении, и малый огнезадерживающий клапан должен закрыться, как только питание пропадёт, — под эту задачу берут BLF 24 B 3.0. Питание AC/DC 24 В от источника бесперебойного питания с аккумулятором, класс защиты III. Есть напряжение — клапан открыт, нет напряжения — пружина его закрывает за 25 с.
Где применяется
- Нормально открытые клапаны в шлейфе 24 В с резервированием от аккумулятора
- Щиты автоматики на 24 В, где привод, датчики и оповещение питает один источник
- Малые вытяжные ответвления в квартирах и гостиничных номерах
- Объекты, где проект допускает только низкое напряжение и класс защиты III
Что будет без питания
Обрыв цепи 24 В — створка уходит в закрытое положение силой пружины, не дольше 25 с.
По паспорту: есть, возврат ≤ 25 с.
Как подобрать и смонтировать
- Источник 24 В подбирайте по паспортной мощности: 5 Вт в движении и 3 Вт на удержании. Удержание идёт постоянно, поэтому в расчёт резерва от аккумулятора берут именно его.
- Класс защиты III: сетевого напряжения на клапане нет, доступ к приводу и его оси не требует снятия силового ввода щита.
- Длина линии: при 24 В просадка на длинном плече отодвигает порог срабатывания, поэтому сечение кабеля считают по падению напряжения.
- Считайте от площади створки: около 0,6 м² при ориентире 5 Н·м на 1 м². Итоговый момент назначает изготовитель клапана.
- Крепление на квадратную ось 12×12 мм, под 8×8 мм нужен переходник; корпус IP54. Сигнал положения снимают с двух переключателей SPDT.
- Полный ход открытия — 75 с, угол 5…85° с шагом 5°; переключатели SPDT рассчитаны на 3(1,5) А, 230 В.
Характеристики
Момент и ход
- Крутящий момент
- 3 Н·м
- Время поворота
- ≤ 75 с
- Время возврата
- ≤ 25 с
- Угол поворота
- 5…90°, настройка 5…85° с шагом 5°
- Площадь заслонки (ориентир)
- ≈ до 0,6 м²
Электрика и управление
- Питание
- AC/DC 24 В
- Мощность работа/удержание
- 5 Вт / 3 Вт
- Управляющий сигнал
- 2-позиционное (открыть/закрыть)
- Без питания
- пружина возвращает заслонку, возврат ≤ 25 с
- Пружина
- есть
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- 1 м
Монтаж и ресурс
- Посадка на ось
- квадратная 12×12 мм (8×8 мм через переходник)
- Масса
- < 1,3 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP54
- Класс защиты
- III (низкое напряжение)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
BLF24
4Н·м
Нанотек
BLF 24 B 3.0
3Н·м
По моменту меньше на 1 Н·м — сверьте с площадью заслонки по данным изготовителя клапана.
Встаёт вместо позиции с кодом BLF24, если совпали напряжение и посадка; момент у того кода 4 Н·м, здесь 3 Н·м, поэтому проверьте требование клапана. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Можно питать постоянным током?

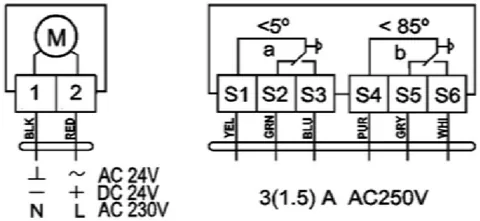

Да, исполнение работает и от AC, и от DC 24 В. При двухпозиционном управлении полярность не важна, схему жил берите из паспорта.
Чем отличается от BLF 24 B на 5 Н·м?
Моментом и временем возврата: тут 3 Н·м и 25 с, у пятиньютонметровой версии 5 Н·м и 20 с. Габарит и квадрат оси совпадают.
