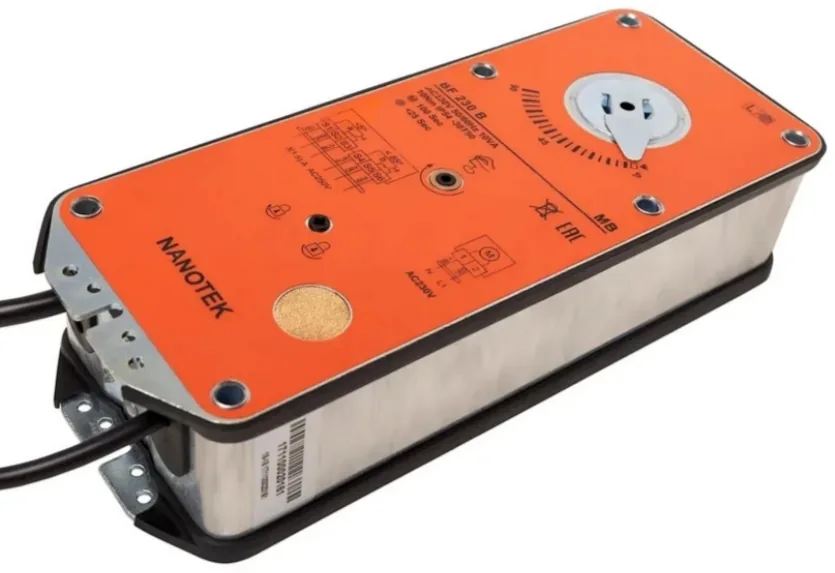

Электропривод Нанотек (Nanotek) BF 230 B — 10 Н·м, 220/230 В, пружина, клапан ОЗК до 2 м²
Для крупных противопожарных клапанов магистралей: 10 нм, ход менее 100 с. 9 090 ₽ с НДС, от 10 шт — 8 180 ₽.
- Питание
- AC 100…240 В
- Возврат пружиной
- ≤ 25 с
- Управление
- откр/закр
- Заслонка до
- ≈ до 2 м²
- Время поворота
- < 100 с
- Защита
- IP54
- 10 Н·м — створка ОЗК примерно до 2 м²
- Пружина закрывает створку за 25 с
- AC 100…240 В, IP54, 60 000 циклов
- Ключ ручного управления, кабель 1 м
от 10 шт — 8 180 ₽ · от 100 шт — 7 720 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
BF 230 B на 10 Н·м берут для крупных огнезадерживающих клапанов, где пятиньютонметровый привод уже не додавливает створку до уплотнения. Механика та же, что у младших моделей: под напряжением клапан открыт, без напряжения его закрывает пружина.
Где применяется
- Огнезадерживающие клапаны магистральных воздуховодов сечением около 2 м²
- Границы пожарных отсеков в производственных цехах и на складах
- Приточные венткамеры, откуда воздух идёт в несколько отсеков через один клапан
- Клапаны с плотным уплотнением, которым нужен повышенный момент на закрытии
Что будет без питания
Обесточенный привод отпускает механизм, и пружина закрывает створку за 25 с.
По паспорту: есть, возврат ≤ 25 с.
Как подобрать и смонтировать

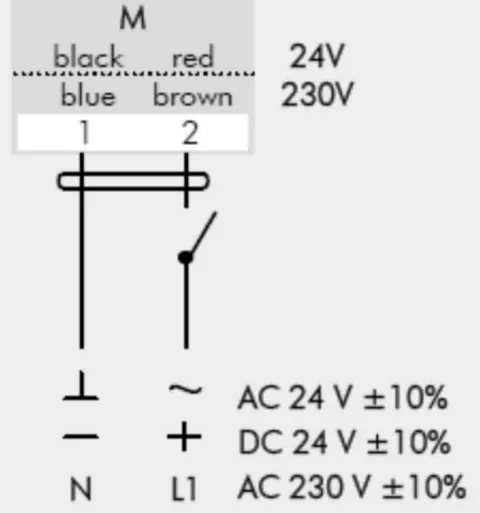

- Питание сетевое AC 100…240 В, без трансформатора: 5,0 Вт в движении и 3,0 Вт на удержании. Команду подают контактом реле или контактором прибора пожарной автоматики.
- Начните с паспорта клапана: 10 Н·м отвечают примерно 2 м² по ориентиру 5 Н·м на 1 м², но плотные створки требуют больше.

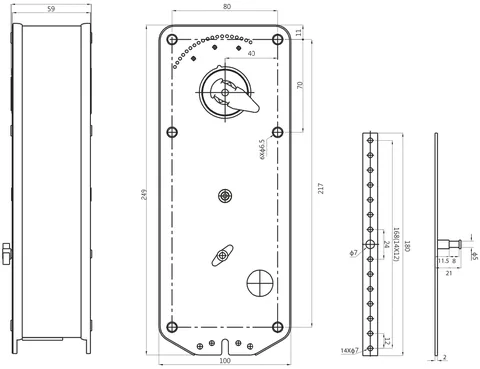

- Основная посадка — квадрат 12×12 мм, к валам 8×8 и 10×10 мм нужен переходник.
- Ход открытия доходит до 100 с. Если проект ограничивает время закрытия, смотрите на возврат пружиной: 25 с независимо от хода.

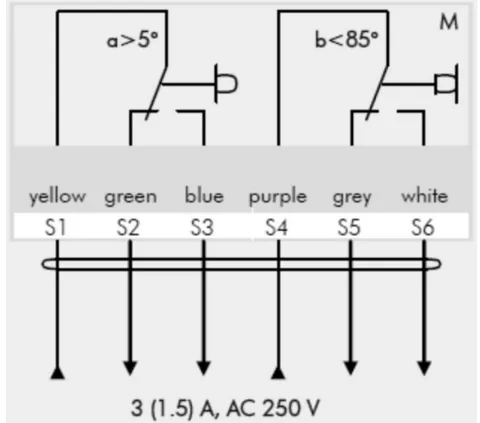

- Механический диапазон от −5 до 95° позволяет выставить упоры под конкретный клапан; положение снимают с двух SPDT.
Характеристики
Момент и ход
- Крутящий момент
- 10 Н·м
- Время поворота
- < 100 с
- Время возврата
- ≤ 25 с
- Угол поворота
- 0…90° (−5…95° механически)
- Площадь заслонки (ориентир)
- ≈ до 2 м²
Электрика и управление
- Питание
- AC 100…240 В
- Мощность работа/удержание
- 5,0 Вт / 3,0 Вт
- Управляющий сигнал
- 2-позиционное (открыть/закрыть)
- Без питания
- пружина возвращает заслонку, возврат ≤ 25 с
- Пружина
- есть
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- 1 м
Монтаж и ресурс
- Посадка на ось
- квадратная 12×12 мм (8×8…10×10 мм через переходник)
- Масса
- < 2,3 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP54
- Класс защиты
- II (двойная изоляция)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
BF230
18Н·м
Нанотек
BF 230 B (10 Н·м)
10Н·м
По моменту меньше на 8 Н·м — сверьте с площадью заслонки по данным изготовителя клапана.
Близок по параметрам к коду BF230, но у того 18 Н·м против 10 Н·м здесь. Сначала уточните требуемый момент клапана, затем питание и посадку. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Чем отличается от BF 230 B на 15 Н·м?
Моментом и временем открытия: 10 Н·м и до 100 с против 15 Н·м и до 150 с. Питание, посадка на ось и время возврата у обеих моделей совпадают.
Можно поставить его на клапан дымоудаления?
Смысла нет: такой клапан в норме закрыт и должен открыться по команде, а BF работает наоборот. Для дымоудаления берут реверсивные BLE или BE.
