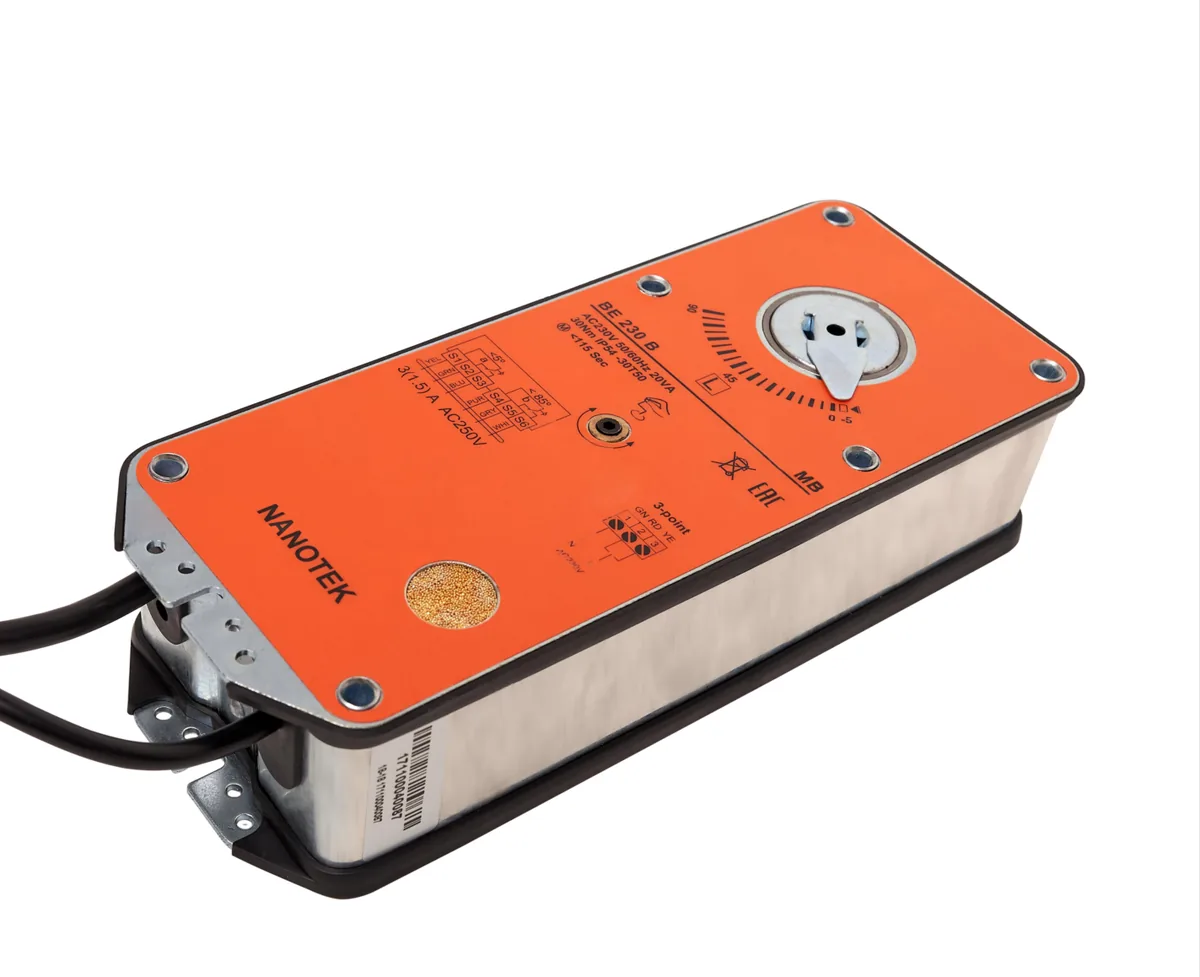

40 Н·м, 220/230 В, реверсивный — электропривод Нанотек (Nanotek) BE 230 B, старший момент серии
Когда 30 нм мало: 40 нм на створку до 4 м², ход менее 115 с. 10 480 ₽ с НДС, от 10 шт — 9 440 ₽.
- Питание
- AC 100…240 В
- Пружина
- нет, реверс
- Управление
- 2- и 3-поз.
- Заслонка до
- до 4 м²
- Время поворота
- < 115 с
- Защита
- IP54
- 40 Н·м — запас по моменту на 4 м²
- Реверсивный: держит положение без питания
- AC 100…240 В, ход менее 115 с, IP54
- Ручной взвод ключом, переходники 8×8 и 10×10 мм
от 10 шт — 9 440 ₽ · от 100 шт — 8 910 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Сорок ньютон-метров — верх линейки Нанотек для клапанов дымоудаления, питание AC 100…240 В. Момент берут, когда створка тяжёлая или уплотнение требует усилия: за 10 480 ₽ против 9 480 ₽ у версии на 30 Н·м доплата за запас невелика. Работает реверсивно и переставляет заслонку по командам щита.
Где применяется
- Тяжёлые клапаны дымоудаления с плотным уплотнением по периметру
- Шахты дымоудаления высотных и производственных объектов
- Узлы с прямым питанием от сети, без промежуточного источника 24 В в щите
- Реконструкция систем: запас по моменту на изношенной механике клапана
Что будет без питания
Без напряжения механизм заторможен, и створка остаётся в прежнем положении.
По паспорту: нет (реверсивный, удерживает положение).
Как подобрать и смонтировать
- Экономия на щите: сетевое питание избавляет от трансформатора и его автомата, а на группу приводов дымоудаления это ощутимая часть шкафа.

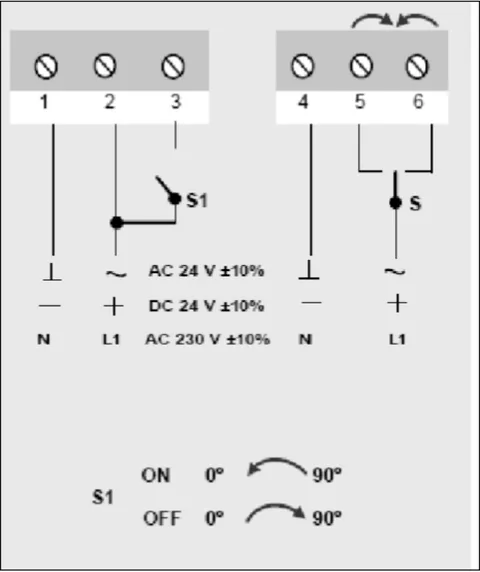

- Потребление 8 Вт при движении и 2,5 Вт в покое, сеть AC 100…240 В — исполнение работает и от 220 В. Команды подают контактами реле щита.
- Если в паспорте клапана указано больше 30 Н·м, нужен именно этот типоразмер.

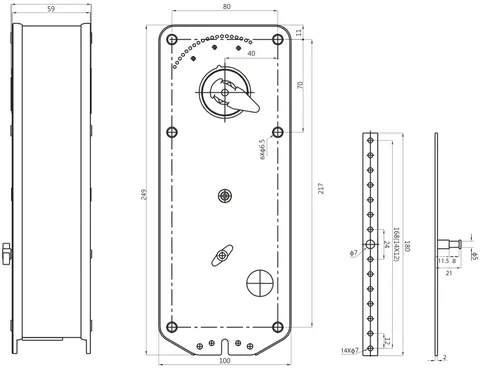

- Крепление к валу 12×12 мм, к 8×8 и 10×10 мм — через переходник. Угол 90° с механическим запасом до 95°, корпус IP54, положение снимают с двух SPDT.
Характеристики
Момент и ход
- Крутящий момент
- 40 Н·м
- Время поворота
- < 115 с
- Угол поворота
- 90° (95° механически)
- Площадь заслонки (ориентир)
- до 4 м²
Электрика и управление
- Питание
- AC 100…240 В
- Мощность работа/удержание
- 8,0 Вт / 2,5 Вт
- Управляющий сигнал
- 2- и 3-позиционное
- Без питания
- остаётся в положении (реверсивный)
- Пружина
- нет
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- 1 м
Монтаж и ресурс
- Посадка на ось
- квадратная 12×12 мм (8×8 и 10×10 мм через переходник)
- Масса
- < 2,2 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP54
- Класс защиты
- II (двойная изоляция)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
BE230
40Н·м
Нанотек
BE 230 B (40 Н·м)
40Н·м
Тот же момент, то же питание и тип управления.
По моменту и питанию совпадает с кодом BE230 — 40 Н·м, сеть 230 В, работа без пружины. Сверьте тип управления и посадку на ось. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Стоит ли доплачивать за 40 Н·м вместо 30 Н·м?
Разница в цене — 1 000 ₽: 10 480 ₽ против 9 480 ₽. Запас по моменту не мешает, но привод должен подходить по габариту и не ломать механику клапана. Ориентируйтесь на паспорт клапана, а не только на стоимость.
Какие степень защиты и ресурс у привода?
IP54 и 60 000 циклов, работа при −20…+50 °C. Этого достаточно для регулярных проверок системы дымоудаления в течение срока службы.
