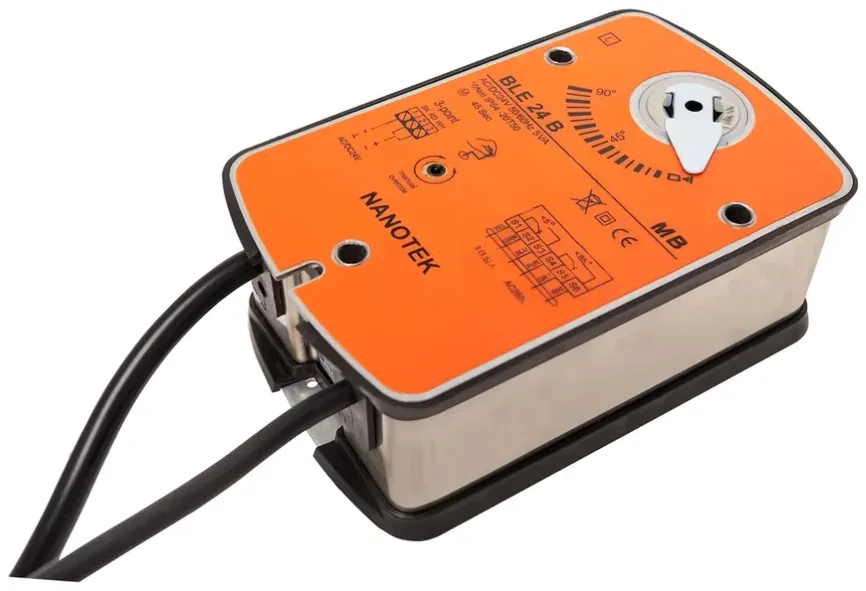

Клапан дымоудаления на 24 В: привод Нанотек (Nanotek) BLE 24 B, 15 Н·м, реверсивный
Низковольтная линия дымоудаления: 15 нм, ход менее 45 с, ресурс 60 000 циклов. 5 050 ₽ с НДС.
- Питание
- AC/DC 24 В
- Пружина
- нет, реверс
- Управление
- 2- и 3-поз.
- Заслонка до
- ≈ до 3 м²
- Время поворота
- < 45 с
- Защита
- IP54
- 15 Н·м на створку примерно до 3 м²
- Реверсивный: без питания створка на месте

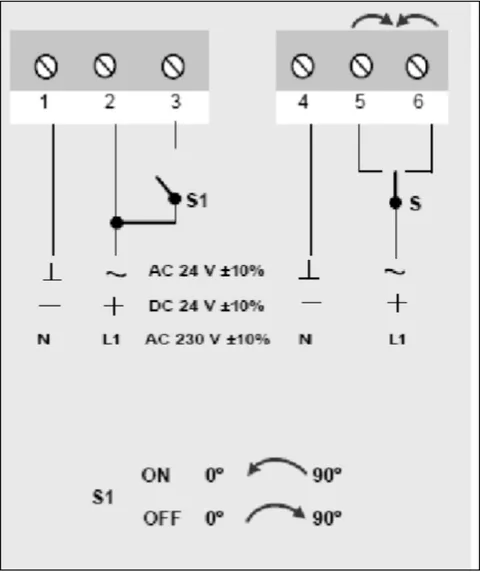

- AC/DC 24 В, два переключателя SPDT
- От 10 шт — 4 540 ₽ с НДС, от 100 шт — 4 290 ₽
от 10 шт — 4 540 ₽ · от 100 шт — 4 290 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Большой клапан дымоудаления в шахте, а щит выдаёт на исполнительные устройства только 24 В — задача для BLE 24 B на 15 Н·м, наибольшего момента серии. Питание AC/DC 24 В, класс защиты III, отдельное заземление корпуса не требуется. Пружины нет: открытие и закрытие идут по отдельным командам, каждое до 45 с.
Где применяется
- Клапаны дымоудаления, которые питает щит 24 В с источником бесперебойного питания
- Щиты автоматики на 24 В, где приводы стоят на всех исполнительных устройствах
- Створки до 3 м² ориентировочно, где нужен запас по моменту
- Венткамеры и шахты с влажной средой: IP54, от −20 до +50 °C
Что будет без питания
Без напряжения 24 В привод стоит на месте и не меняет положение клапана.
По паспорту: нет (реверсивный, удерживает положение).
Как подобрать и смонтировать
- Считайте источник по паспорту: 5 Вт в движении и 0,5 Вт в покое. Для дымоудаления важна не среднесуточная мощность, а способность резерва провернуть привод после пропажи сети.
- Просадка на линии: плечо до шахты длинное, поэтому сечение выбирают по падению напряжения — иначе ход уходит за паспортные 45 с.
- Класс защиты III и отсутствие сетевого напряжения дают безопасный доступ к приводу при проверках клапана.

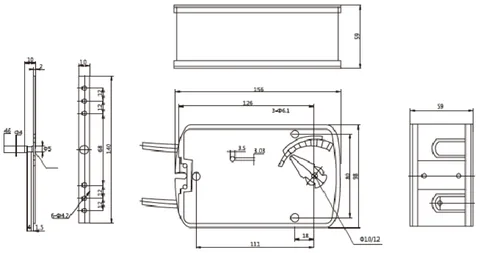

- Квадрат оси 12×12 мм; ориентир по площади — 3 м², но решение принимают по паспорту клапана. Ручной взвод ключом позволяет проверить свободу хода створки до подачи напряжения.
Характеристики
Момент и ход
- Крутящий момент
- 15 Н·м
- Время поворота
- < 45 с
- Угол поворота
- 90° (95° механически)
- Площадь заслонки (ориентир)
- ≈ до 3 м²
Электрика и управление
- Питание
- AC/DC 24 В
- Мощность работа/удержание
- 5,0 Вт / 0,5 Вт
- Управляющий сигнал
- 2- и 3-позиционное
- Без питания
- остаётся в положении (реверсивный)
- Пружина
- нет
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- 1 м
Монтаж и ресурс
- Посадка на ось
- квадратная 12×12 мм
- Масса
- < 1,8 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP54
- Класс защиты
- III (низкое напряжение)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
BLE24
15Н·м
Нанотек
BLE 24 B (15 Н·м)
15Н·м
Тот же момент, то же питание и тип управления.
Аналог по параметрам для кода BLE24: 15 Н·м, 24 В, реверсивная схема без пружины. Перед заменой сверьте момент по паспорту клапана и способ управления. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Какой блок питания нужен?
Источник AC или DC 24 В, рассчитанный на пусковое 10 ВА каждого привода плюс запас. На линии из нескольких приводов мощности складывают.
Можно ли задать промежуточное положение?
Нет, управление позиционное — открыто или закрыто. Плавного регулирования в этой серии не предусмотрено.
