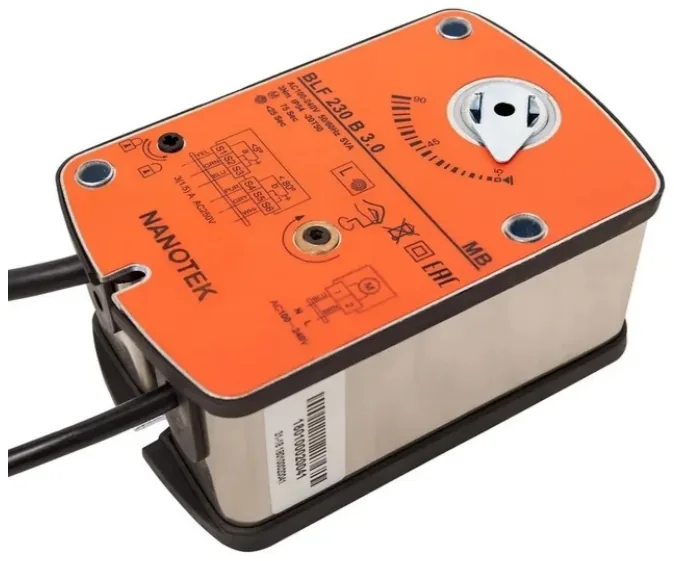

Нанотек (Nanotek) BLF 230 B 3.0 — пружинный привод ОЗК на 3 Н·м, сеть 220/230 В
Младший противопожарный электропривод для ОЗК до 0,6 м²: 3 нм, квадрат 12×12 мм. 4 660 ₽ с НДС, от 10 шт — 4 190 ₽.
- Питание
- AC 100…240 В
- Возврат пружиной
- ≤ 25 с
- Управление
- откр/закр
- Заслонка до
- ≈ до 0,6 м²
- Время поворота
- ≤ 75 с
- Защита
- IP54
- 3 Н·м — створка ОЗК примерно до 0,6 м²
- Пропало питание — пружина закрыла клапан за 25 с
- AC 100…240 В, квадрат 12×12 мм, IP54
- Кабель 1 м, ключ ручного управления
от 10 шт — 4 190 ₽ · от 100 шт — 3 960 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Момент 3 Н·м и сетевое питание AC 100…240 В: BLF 230 B 3.0 ставят на небольшие огнезадерживающие клапаны, которые в рабочем режиме открыты. Диапазон напряжения перекрывает и 220, и 240 В, поэтому исполнение под сеть щита не подбирают. Пока на привод подано питание, заслонка остаётся открытой; пропало напряжение или пришла команда от пожарной сигнализации — взведённая пружина закрывает клапан за 25 с.
Где применяется
- Огнезадерживающие клапаны в ответвлениях приточных и вытяжных систем
- Узлы с прямым питанием: клапан висит на той же линии 230 В, что и прибор пожарной автоматики
- Транзитные воздуховоды через противопожарные стены офисов и торговых центров
- Замена отказавшего привода на смонтированном клапане с квадратом оси 12×12 мм
Что будет без питания
Питание снято — взведённая пружина доворачивает заслонку в закрытое положение за 25 с.
По паспорту: есть, возврат ≤ 25 с.
Как подобрать и смонтировать
- Сеть подают напрямую, без трансформатора: AC 100…240 В, потребление 5 Вт в движении и 3 Вт на удержании. Блок питания 24 В в шкафу не нужен.

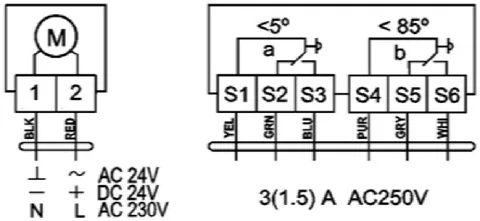

- Типовая схема: фаза приходит через нормально замкнутый контакт реле прибора пожарной автоматики. Реле отпустило — привод обесточен, пружина закрыла клапан.
- Момент: 3 Н·м хватает на створку примерно до 0,6 м², если считать по 5 Н·м на 1 м². Точную цифру даёт паспорт клапана, на неё и ориентируйтесь.

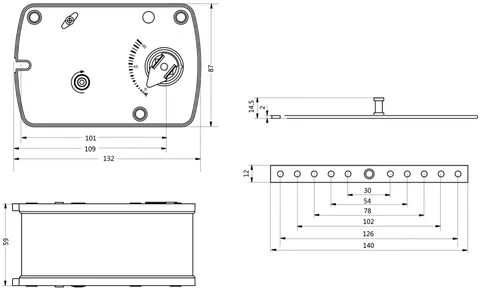

- Ось: посадка квадрат 12×12 мм, на вал 8×8 мм — через переходник. Корпус IP54, работа при −20…+50 °C, полный ход открытия 75 с.
- Угол настраивается в диапазоне 5…85° с шагом 5°; два переключателя SPDT 3(1,5) А выводят сигнал положения в щит.
Характеристики
Момент и ход
- Крутящий момент
- 3 Н·м
- Время поворота
- ≤ 75 с
- Время возврата
- ≤ 25 с
- Угол поворота
- 5…90°, настройка 5…85° с шагом 5°
- Площадь заслонки (ориентир)
- ≈ до 0,6 м²
Электрика и управление
- Питание
- AC 100…240 В
- Мощность работа/удержание
- 5 Вт / 3 Вт
- Управляющий сигнал
- 2-позиционное (открыть/закрыть)
- Без питания
- пружина возвращает заслонку, возврат ≤ 25 с
- Пружина
- есть
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- 1 м
Монтаж и ресурс
- Посадка на ось
- квадратная 12×12 мм (8×8 мм через переходник)
- Масса
- < 1,3 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP54
- Класс защиты
- II (двойная изоляция)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
BLF230
4Н·м
Нанотек
BLF 230 B 3.0
3Н·м
По моменту меньше на 1 Н·м — сверьте с площадью заслонки по данным изготовителя клапана.
По питанию, двухпозиционному управлению и возврату пружиной это замена кода BLF230, только момент здесь 3 Н·м против 4 Н·м — сверьте требование клапана, напряжение и размер оси. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Подойдёт ли BLF 230 B 3.0 на клапан дымоудаления?
Нет. Клапан дымоудаления в норме закрыт и открывается по сигналу, ему нужен реверсивный привод серии BLE или BE. Здесь логика обратная: привод держит клапан открытым и закрывает его пружиной.
Можно ли проверить клапан без подачи питания?
Пружина срабатывает механически, поэтому достаточно разорвать цепь — привод закроет створку. Обратно в открытое положение он пойдёт только при подаче напряжения.
