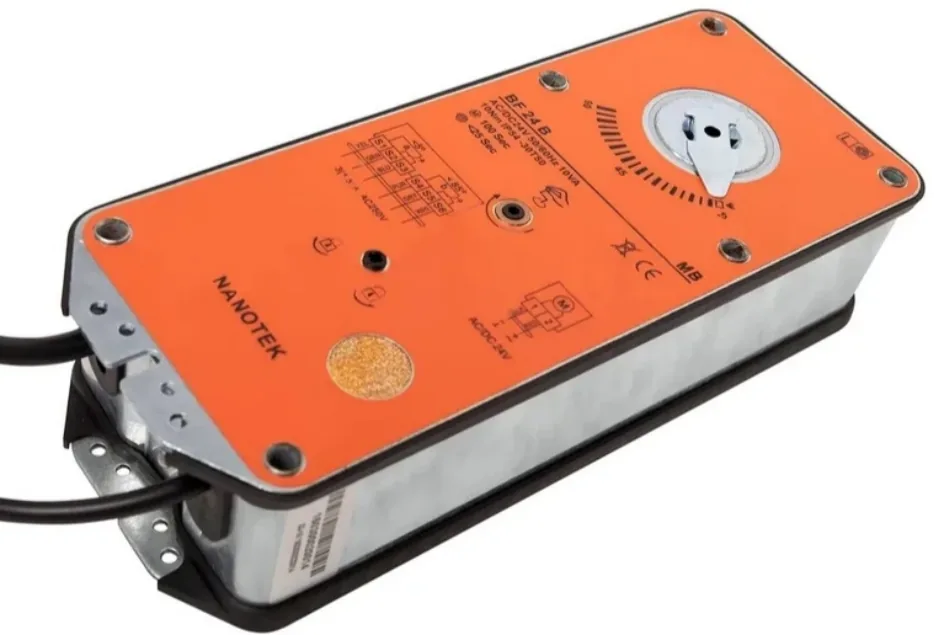

Привод Нанотек (Nanotek) BF 24 B: 15 Н·м, AC/DC 24 В, пружина, клапан ОЗК до 3 м²
Крупный противопожарный клапан на низковольтной линии: 15 нм, возврат 25 с. 9 480 ₽ с НДС.
- Питание
- AC/DC 24 В
- Возврат пружиной
- ≤ 25 с
- Управление
- откр/закр
- Заслонка до
- ≈ до 3 м²
- Время поворота
- < 150 с
- Защита
- IP54
- 15 Н·м на створку примерно до 3 м²
- Пружина закрывает клапан за 25 с
- AC/DC 24 В, класс III, IP54
- Квадрат 12×12 мм, переходники 8×8 и 10×10 мм
от 10 шт — 8 530 ₽ · от 100 шт — 8 050 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Противопожарная автоматика объекта работает на 24 В и должна сохранять управление при отключении сети, а клапан крупный — около 3 м². BF 24 B закрывает эту задачу: 15 Н·м, питание AC/DC 24 В, класс защиты III. Пока привод под напряжением, клапан открыт; напряжение исчезло — пружина закрывает створку за 25 с.
Где применяется
- Шлейфы 24 В с источником бесперебойного питания, где клапан обязан закрыться при потере сети
- Щиты автоматики на 24 В: приводы соседних клапанов уже питаются от того же источника
- Огнезадерживающие клапаны крупных сечений в венткамерах на кровле
- Объекты с требованием класса защиты III на исполнительных устройствах
Что будет без питания
Как только 24 В исчезают, накопленная пружиной энергия закрывает створку за 25 с.
По паспорту: есть, возврат ≤ 25 с.
Как подобрать и смонтировать
- Трансформатор или источник бесперебойного питания берите с запасом: по паспорту 7 Вт в движении и 2 Вт на удержании, а удержание идёт постоянно.
- Падение напряжения на длинном плече 24 В растягивает ход, который и так доходит до 150 с: сечение кабеля считают по длине линии.
- Класс защиты III означает отсутствие сетевого напряжения на приводе — узел проверяют, не снимая силовой ввод щита.
- Момент считают от створки: около 3 м² при расчёте 5 Н·м на 1 м², дальше — только паспорт клапана.
- Посадка квадрат 12×12 мм, для валов 8×8 и 10×10 мм есть переходник. Диапазон −20…+50 °C и IP54 допускают монтаж в неотапливаемой венткамере.
Характеристики
Момент и ход
- Крутящий момент
- 15 Н·м
- Время поворота
- < 150 с
- Время возврата
- ≤ 25 с
- Угол поворота
- 0…90° (−5…95° механически)
- Площадь заслонки (ориентир)
- ≈ до 3 м²
Электрика и управление
- Питание
- AC/DC 24 В
- Мощность работа/удержание
- 7,0 Вт / 2,0 Вт
- Управляющий сигнал
- 2-позиционное (открыть/закрыть)
- Без питания
- пружина возвращает заслонку, возврат ≤ 25 с
- Пружина
- есть

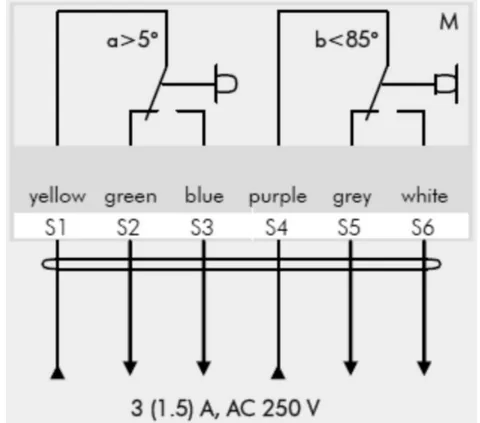

- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- 1 м
Монтаж и ресурс

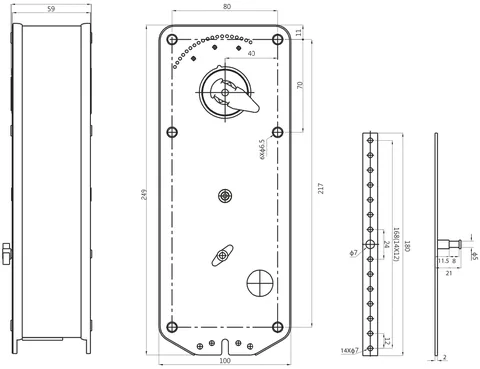

- Посадка на ось
- квадратная 12×12 мм (8×8…10×10 мм через переходник)
- Масса
- < 2,6 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP54
- Класс защиты
- III (низкое напряжение)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
BF24
18Н·м
Нанотек
BF 24 B
15Н·м
По моменту меньше на 3 Н·м — сверьте с площадью заслонки по данным изготовителя клапана.
Повторяет код BF24 по питанию, управлению и возврату пружиной; момент 15 Н·м против 18 Н·м. Обязательно сверьте требование клапана по моменту и посадку на ось. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Какой кабель выходит из привода?

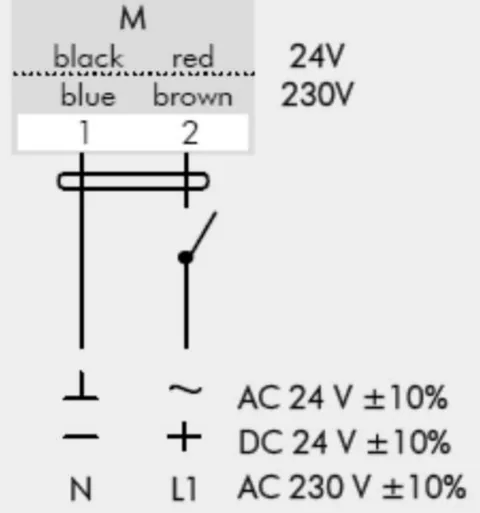

Кабель длиной 1 м, дальше соединение в клеммной коробке рядом с клапаном. Разводку жил берите из паспорта: отдельно питание, отдельно контакты переключателей.
Можно ли ставить привод на улице?
Только под навесом или в корпусе. Степень защиты IP54 рассчитана на брызги и пыль, а не на прямой дождь и наледь; температуры — от −20 до +50 °C.
