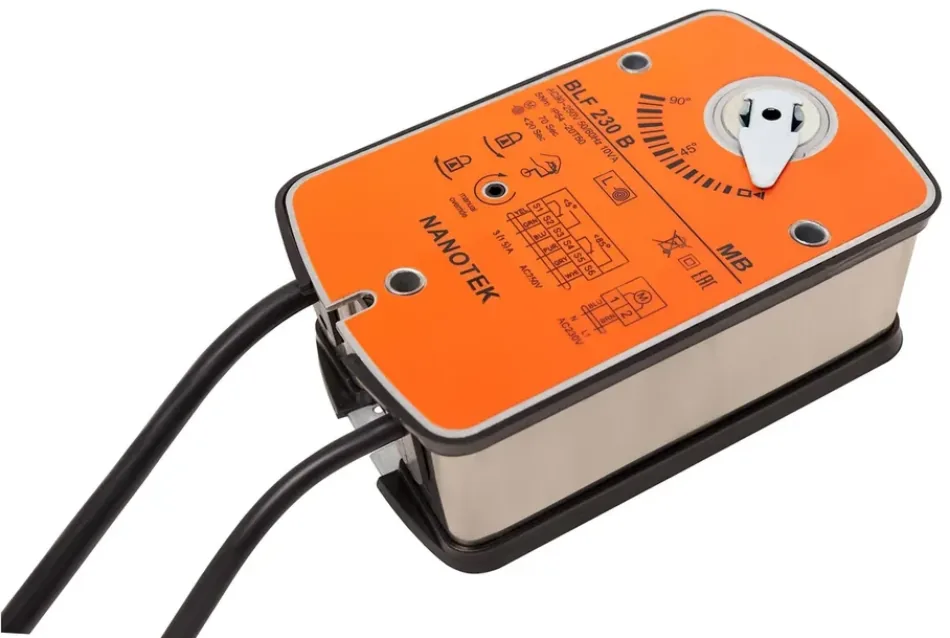

Электропривод Нанотек (Nanotek) BLF 230 B — 5 Н·м, 220/230 В, пружина, для НО-клапана ОЗК
Ходовой противопожарный типоразмер: 5 нм на створку около 1 м². Цена 5 050 ₽ с НДС, от 10 шт — 4 540 ₽.
- Питание
- AC 100…240 В
- Возврат пружиной
- ≤ 20 с
- Управление
- откр/закр
- Заслонка до
- ≈ до 1 м²
- Время поворота
- 50…70 с
- Защита
- IP54
- 5 Н·м — клапан ОЗК примерно до 1 м²
- Без питания пружина закрывает створку за 20 с
- AC 100…240 В, ход в открытие 50…70 с
- Ключ ручного управления и кабель 1 м
от 10 шт — 4 540 ₽ · от 100 шт — 4 290 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Самый ходовой типоразмер для огнезадерживающих клапанов: моментом 5 Н·м закрывают створку площадью около 1 м². Диапазон AC 100…240 В позволяет не подбирать исполнение под сеть 220 или 240 В и не ставить в щит источник питания. Пружина взводится при первом включении и срабатывает, когда напряжение пропадает или его снимает прибор пожарной сигнализации.
Где применяется
- Клапаны КЛОП и подобные в приточных и вытяжных ветках сечением до 1 м²
- Проходы воздуховодов через противопожарные преграды в жилых комплексах
- Узлы с прямым питанием от щита пожарной автоматики, без промежуточного блока 24 В
- Реконструкция — меняем привод, оставляя клапан и кабельную линию 230 В
Что будет без питания
Нет напряжения — пружина закрывает створку за 20 с, а повторный взвод произойдёт сам, когда питание вернётся.
По паспорту: есть, возврат ≤ 20 с.
Как подобрать и смонтировать
- Питание сетевое, без трансформатора: 5,0 Вт в движении и 3,0 Вт на удержании. Экономия на щите очевидна, когда клапанов много: на каждый не нужен ни источник, ни его автомат.
- Схема с реле: приводы группы вешают на общую коммутируемую фазу, снятие которой закрывает все клапаны отсека одновременно.
- Ориентир до 1 м² получен по правилу 5 Н·м на квадратный метр. Смотрите паспорт клапана: у плотных уплотнений требование выше.

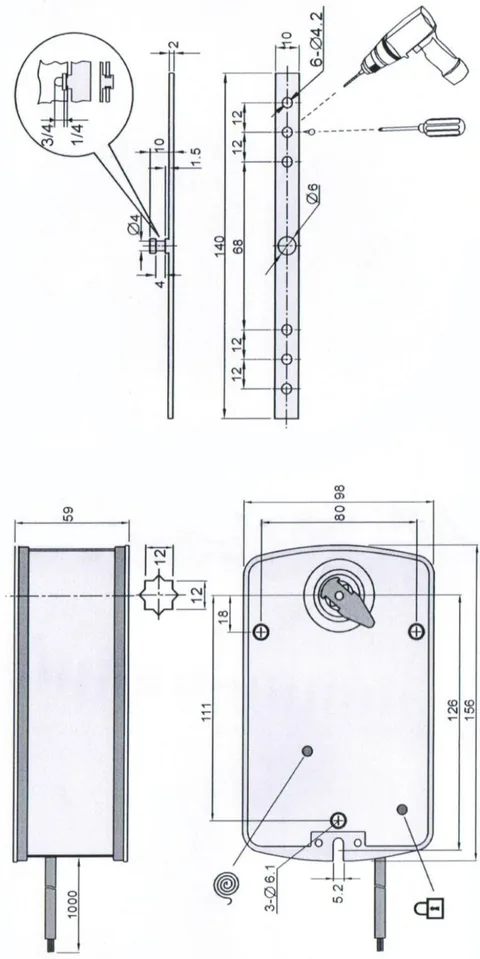

- Ось только квадратная 12×12 мм, переходники не предусмотрены — сверьте вал клапана до заказа.

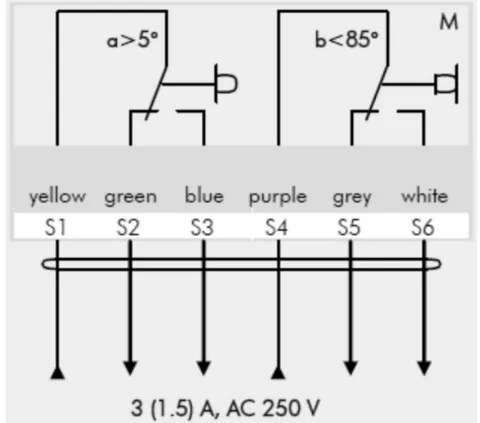

- Полный ход 50…70 с, возврат 20 с, корпус IP54, диапазон −20…+50 °C. Два встроенных переключателя SPDT дают сухие контакты «открыт» и «закрыт».
Характеристики
Момент и ход
- Крутящий момент
- 5 Н·м
- Время поворота
- 50…70 с
- Время возврата
- ≤ 20 с
- Угол поворота
- 0…90° (−5…90° механически)
- Площадь заслонки (ориентир)
- ≈ до 1 м²
Электрика и управление
- Питание
- AC 100…240 В
- Мощность работа/удержание
- 5,0 Вт / 3,0 Вт
- Управляющий сигнал
- 2-позиционное (открыть/закрыть)
- Без питания
- пружина возвращает заслонку, возврат ≤ 20 с
- Пружина
- есть
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- 1 м
Монтаж и ресурс
- Посадка на ось
- квадратная 12×12 мм
- Масса
- < 2,0 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP54
- Класс защиты
- II (двойная изоляция)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
BLF230
4Н·м
Нанотек
BLF 230 B
5Н·м
По моменту сильнее на 1 Н·м, питание и тип управления те же.
Замена по параметрам для кода BLF230: совпали питание, управление открыть-закрыть и принцип возврата, момент 5 Н·м против 4 Н·м. Перед покупкой сверьте размер оси и требуемый момент клапана. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Нужен ли отдельный источник питания?
Нет, привод подключают прямо к сети AC 100…240 В. Важно другое: линию нужно уметь разорвать по сигналу пожарной сигнализации, потому что клапан закрывает именно снятие напряжения.
На сколько срабатываний рассчитан привод?
Паспортный ресурс — 60 000 циклов. При ежемесячной проверке клапана этого хватает на весь срок службы системы.
