Привод Нанотек (Nanotek) BLE 24 B 7.0: 7 Н·м, AC/DC 24 В, реверсивный, клапан ДУ
Низковольтный электромеханический привод клапана ДУ: 7 нм, ход 30 с. Цена 4 610 ₽ с НДС.
- Питание
- AC/DC 24 В
- Пружина
- нет, реверс
- Управление
- 2- и 3-поз.
- Заслонка до
- ≈ до 1,4 м²
- Время поворота
- 30 с
- Защита
- IP54
- 7 Н·м на створку примерно до 1,4 м²
- Положение держится при пропадании питания
- AC/DC 24 В, 2- и 3-позиционное управление
- Квадрат 12×12 мм, ручной взвод ключом
от 10 шт — 4 150 ₽ · от 100 шт — 3 920 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Дымоудаление на низком напряжении: щит противодымной защиты выдаёт 24 В, клапан нормально закрыт и открывается только по команде. BLE 24 B 7.0 рассчитан на этот случай — питание AC/DC 24 В, момент 7 Н·м, ход 30 с, работа от −30 °C. После снятия напряжения привод остаётся в достигнутом положении: пружины у него нет.
Где применяется
- Клапаны дымоудаления, включённые в низковольтные шлейфы 24 В
- Шахты с источником бесперебойного питания, где 230 В на приводах нет
- Клапаны противодымной приточной вентиляции лестничных клеток
- Холодные кровельные участки: паспортный минимум −30 °C
Что будет без питания
Без 24 В привод не двигается и держит створку в том положении, в котором её застало отключение.
По паспорту: нет (реверсивный, удерживает положение).
Как подобрать и смонтировать
- Питание от трансформатора или источника бесперебойного питания 24 В. Паспортная мощность — 4,0 Вт в движении и 1,0 Вт в покое; для дымоудаления решает не средний расход, а запас на команду при севшей сети.
- Плечо 24 В до кровли или шахты обычно длинное: сечение кабеля считайте по падению напряжения, иначе ход растянется за паспортные 30 с.
- Класс защиты по паспорту — II, двойная изоляция, поэтому корпус подключают так же, как сетевое исполнение, несмотря на низкое напряжение линии.
- По площади выходит около 1,4 м² исходя из 5 Н·м на 1 м². Проверяйте по паспорту конкретного клапана.
- Вал клапана должен быть квадратным 12×12 мм; степень защиты корпуса IP54. Ручной взвод ключом помогает выставить створку при монтаже и проверить ход, не подавая напряжение.
Характеристики
Момент и ход
- Крутящий момент
- 7 Н·м
- Время поворота
- 30 с
- Угол поворота
- до 95°
- Площадь заслонки (ориентир)
- ≈ до 1,4 м²
Электрика и управление
- Питание
- AC/DC 24 В
- Мощность работа/удержание
- 4,0 Вт / 1,0 Вт
- Управляющий сигнал
- 2- и 3-позиционное
- Без питания
- остаётся в положении (реверсивный)
- Пружина
- нет
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- 1 м
Монтаж и ресурс
- Посадка на ось
- квадратная 12×12 мм
- Масса
- < 1,3 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP54
- Класс защиты
- II (двойная изоляция)
- Шум
- макс. 50 дБ
- Рабочая температура
- −30…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
BLE24
15Н·м
Нанотек
BLE 24 B 7.0
7Н·м
По моменту меньше на 8 Н·м — сверьте с площадью заслонки по данным изготовителя клапана.
Соответствует коду BLE24 по напряжению и логике работы; момент там 15 Н·м, здесь 7 Н·м, поэтому сверьте требование клапана, посадку и тип управления. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы

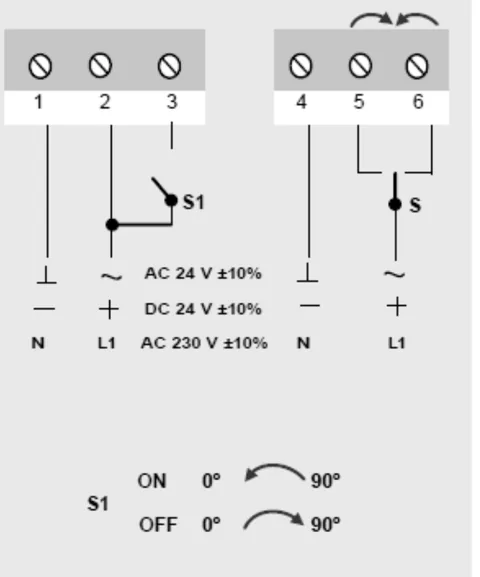

Как подключить трёхпозиционное управление?
Общий провод и две управляющие жилы: одна подаёт напряжение на открытие, вторая на закрытие. Схема и цвета жил есть в паспорте на привод.
Можно ли заменить им пружинный BLF 24 B?
Нет, назначение разное. BLF закрывает огнезадерживающий клапан при пропадании питания, а этот привод остаётся в положении и работает только по командам.
