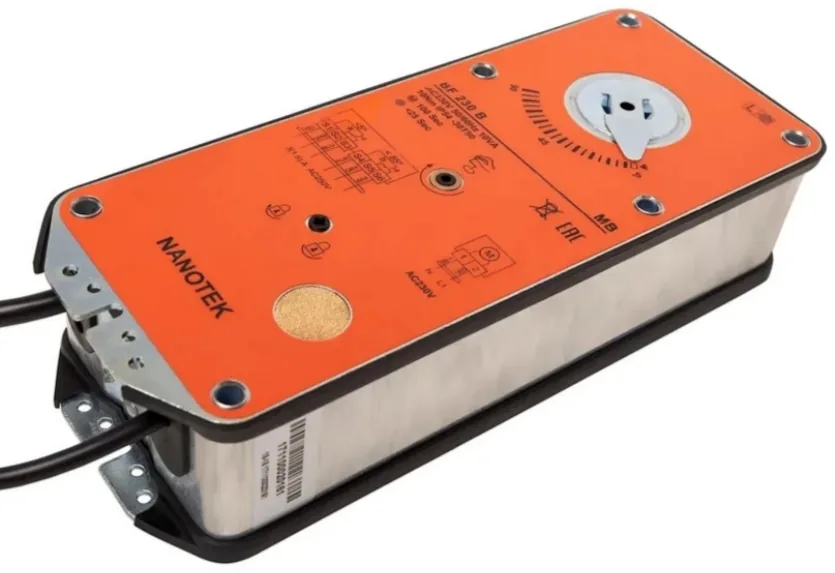

Нанотек (Nanotek) BF 230 B, 15 Н·м, 220/230 В — пружинный привод крупного ОЗК
Электропривод для клапана с двойным уплотнением или створкой до 3 м²: 15 нм. Цена 9 480 ₽ с НДС.
- Питание
- AC 100…240 В
- Возврат пружиной
- ≤ 25 с
- Управление
- откр/закр
- Заслонка до
- ≈ до 3 м²
- Время поворота
- < 150 с
- Защита
- IP54
- 15 Н·м — створка примерно до 3 м²
- Возврат пружиной за 25 с без питания
- AC 100…240 В, ход в открытие менее 150 с
- От 10 шт — 8 530 ₽ с НДС, счёт с НДС
от 10 шт — 8 530 ₽ · от 100 шт — 8 050 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Пятнадцать ньютон-метров и сетевое питание: момент нужен там, где створка огнезадерживающего клапана большая или идёт с двойным уплотнением — ориентировочно до 3 м². Диапазон AC 100…240 В избавляет от подбора исполнения под щит. Схема прежняя: напряжение держит клапан открытым, а его исчезновение переводит заслонку в закрытое положение.
Где применяется
- Крупные огнезадерживающие клапаны в магистралях торговых и логистических комплексов
- Клапаны нестандартного размера, для которых изготовитель требует от 10 до 15 Н·м
- Узлы с прямым питанием от щита пожарной автоматики через контактор группы клапанов
- Замена сгоревшего привода на действующем клапане без переделки линии 230 В
Что будет без питания
При потере питания пружина поворачивает створку в закрытое положение за 25 с.
По паспорту: есть, возврат ≤ 25 с.
Как подобрать и смонтировать

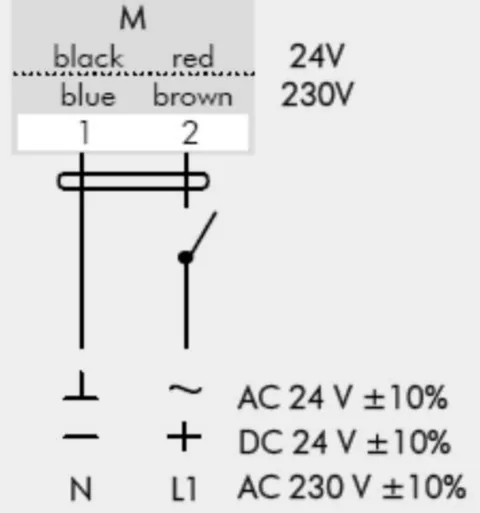

- Питание 230 В напрямую, без источника 24 В; потребление 7 Вт в движении. Группу таких приводов удобно снимать одним контактором пожарной автоматики.
- Раздельные линии питания и управления упрощают проверку: питание остаётся, командой снимают только коммутируемую фазу привода.
- Момент из паспорта клапана — единственный надёжный критерий. Цифра 3 м² здесь только ориентир из расчёта 5 Н·м на 1 м².
- Учтите массу: привод весит до 2,6 кг, кронштейн на клапане должен его держать.

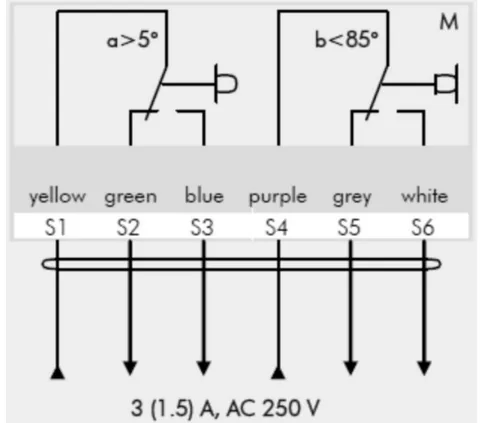

- Ось квадратная 12×12 мм, меньшие валы 8×8 и 10×10 мм — через переходник. Корпус IP54, два переключателя SPDT выводят положение створки.
Характеристики
Момент и ход
- Крутящий момент
- 15 Н·м
- Время поворота
- < 150 с
- Время возврата
- ≤ 25 с
- Угол поворота
- 0…90° (−5…95° механически)
- Площадь заслонки (ориентир)
- ≈ до 3 м²
Электрика и управление
- Питание
- AC 100…240 В
- Мощность работа/удержание
- 7,0 Вт / 2,0 Вт
- Управляющий сигнал
- 2-позиционное (открыть/закрыть)
- Без питания
- пружина возвращает заслонку, возврат ≤ 25 с
- Пружина
- есть
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- 1 м
Монтаж и ресурс

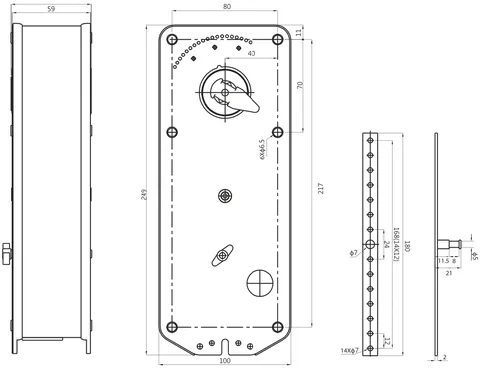

- Посадка на ось
- квадратная 12×12 мм (8×8…10×10 мм через переходник)
- Масса
- < 2,6 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP54
- Класс защиты
- II (двойная изоляция)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
BF230
18Н·м
Нанотек
BF 230 B (15 Н·м)
15Н·м
По моменту меньше на 3 Н·м — сверьте с площадью заслонки по данным изготовителя клапана.
Подбирается взамен кода BF230: у того 18 Н·м, здесь 15 Н·м при одинаковом питании и управлении открыть-закрыть. Сверьте требование клапана и размер оси. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Успеет ли клапан закрыться за нормативное время?
Возврат пружиной занимает не больше 25 с и не зависит от того, сколько привод открывал створку. Само требование по времени закрытия смотрите в проекте и паспорте клапана.
Есть ли исполнение на 24 В с таким же моментом?
Да, это BF 24 B: те же 15 Н·м и те же времена, питание AC/DC 24 В, класс защиты III.
