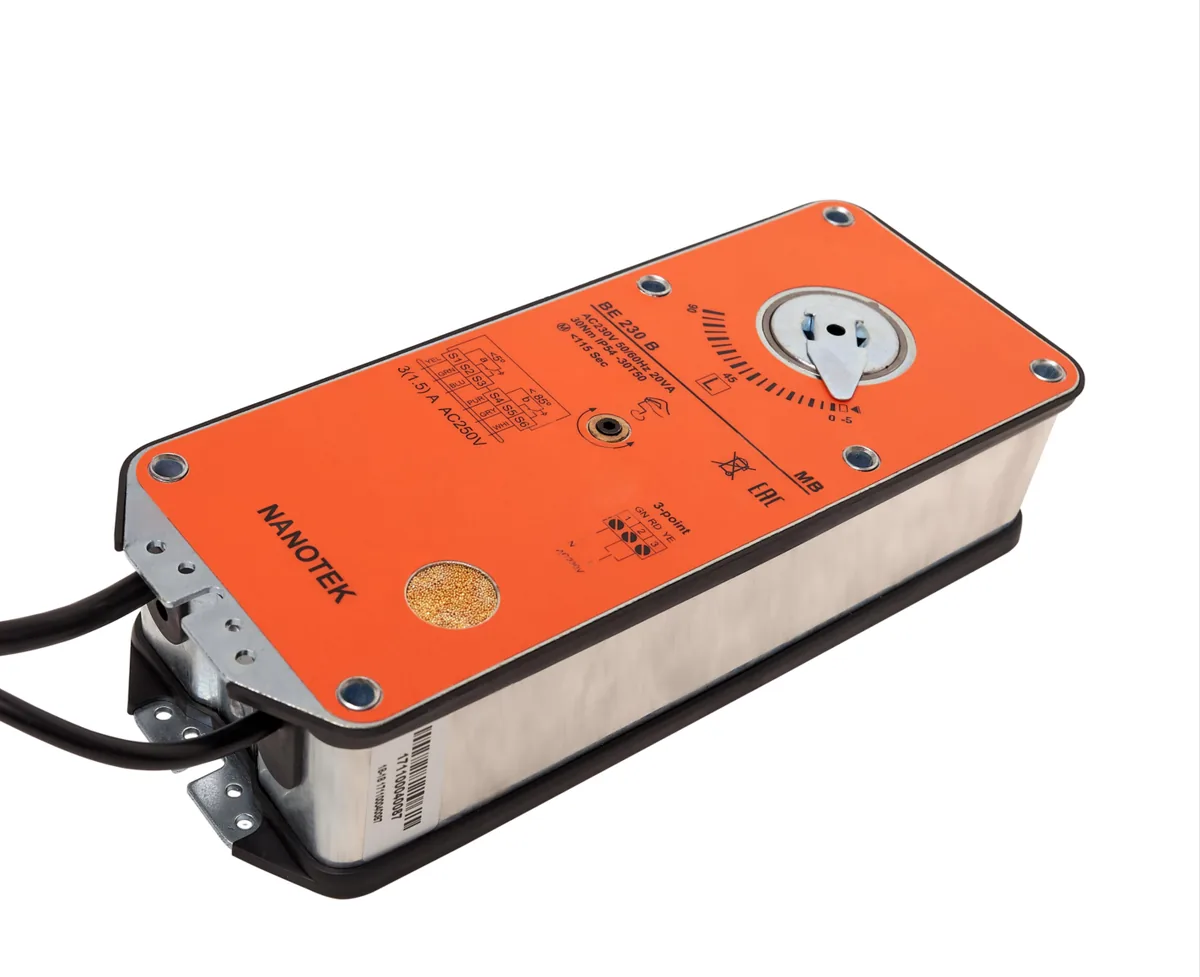

Электропривод Нанотек (Nanotek) BE 230 B — 30 Н·м, 220/230 В, реверсивный, клапан до 4 м²
Тяжёлые клапаны дымоудаления и ОЗК: 30 нм, ход менее 115 с, IP54. Цена 9 480 ₽ с НДС.
- Питание
- AC 100…240 В
- Пружина
- нет, реверс
- Управление
- 2- и 3-поз.
- Заслонка до
- до 4 м²
- Время поворота
- < 115 с
- Защита
- IP54
- 30 Н·м — створка до 4 м² по паспорту
- Положение сохраняется без питания
- AC 100…240 В, ход менее 115 с
- Ручной взвод ключом, кабель 1 м
от 10 шт — 8 530 ₽ · от 100 шт — 8 050 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Момент 30 Н·м и сетевое питание AC 100…240 В: BE 230 B рассчитан на тяжёлые клапаны дымоудаления — паспорт прямо называет площадь до 4 м². Привод реверсивный: открытие и закрытие выполняются по отдельным командам, на полный угол отводится до 115 с.
Где применяется
- Крупногабаритные клапаны дымоудаления в шахтах высотных зданий
- Клапаны на выходе вентиляторов противодымной вентиляции
- Узлы с прямым питанием, где обе команды коммутирует контактор щита дымоудаления
- Замена привода на клапане с валом 8×8 или 10×10 мм через переходник
Что будет без питания
Пропадание питания не переводит клапан в закрытое положение — створка остаётся в текущем.
По паспорту: нет (реверсивный, удерживает положение).
Как подобрать и смонтировать

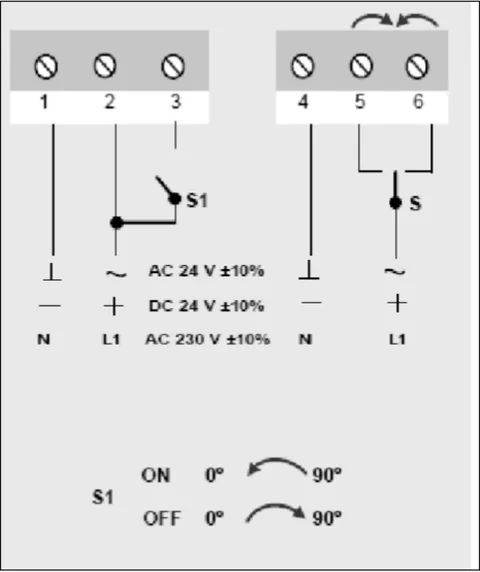

- Раздельные линии питания и управления: силовая приходит от автомата, а направления коммутируются контактами реле или контактора. Промежуточный источник 24 В не нужен.
- Потребление 8 Вт в работе и 2,5 Вт в покое, сеть AC 100…240 В. На группу приводов достаточно одного автомата — блок питания в щите не занимает места.
- Паспорт привода даёт площадь до 4 м², но требование клапана всё равно сверяют по его документации.

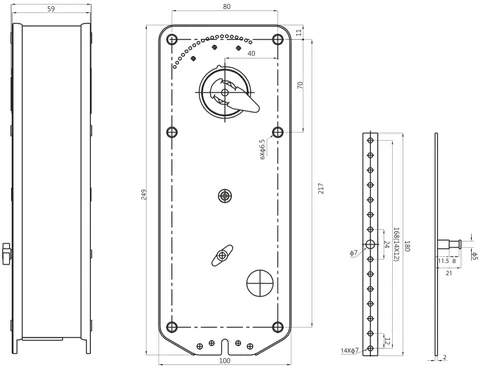

- Посадка квадрат 12×12 мм, для 8×8 и 10×10 мм предусмотрен переходник. Масса до 2,2 кг и кабель 1 м — предусмотрите место и клеммную коробку рядом с клапаном. Корпус IP54, два SPDT для сигнализации положения.
Характеристики
Момент и ход
- Крутящий момент
- 30 Н·м
- Время поворота
- < 115 с
- Угол поворота
- 90° (95° механически)
- Площадь заслонки (ориентир)
- до 4 м²
Электрика и управление
- Питание
- AC 100…240 В
- Мощность работа/удержание
- 8,0 Вт / 2,5 Вт
- Управляющий сигнал
- 2- и 3-позиционное
- Без питания
- остаётся в положении (реверсивный)
- Пружина
- нет
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- 1 м
Монтаж и ресурс
- Посадка на ось
- квадратная 12×12 мм (8×8 и 10×10 мм через переходник)
- Масса
- < 2,2 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP54
- Класс защиты
- II (двойная изоляция)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
BE230
40Н·м
Нанотек
BE 230 B (30 Н·м)
30Н·м
По моменту меньше на 10 Н·м — сверьте с площадью заслонки по данным изготовителя клапана.
Ставится вместо кода BE230, у которого 40 Н·м: здесь 30 Н·м при том же питании и реверсивной схеме, поэтому момент сверяют по клапану. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Зачем нужен ручной взвод ключом?
Им проворачивают механизм вручную при монтаже и обслуживании: можно выставить створку и убедиться, что она ходит свободно, не подавая напряжение.
Нужен ли такой момент на клапан 2 м²?
Обычно нет: на такое сечение хватает 10 или 15 Н·м из серии BLE. Тридцать ньютон-метров берут для тяжёлых и плотных створок по требованию изготовителя.
Оплата и доставка
Оплата на выбор: счёт с НДС и закрывающие документы для организаций, по QR-коду, наличными при получении или переводом по реквизитам. Отгрузка транспортными компаниями по России, самовывоз со склада. Гарантия 24 месяца по паспорту производителя.
