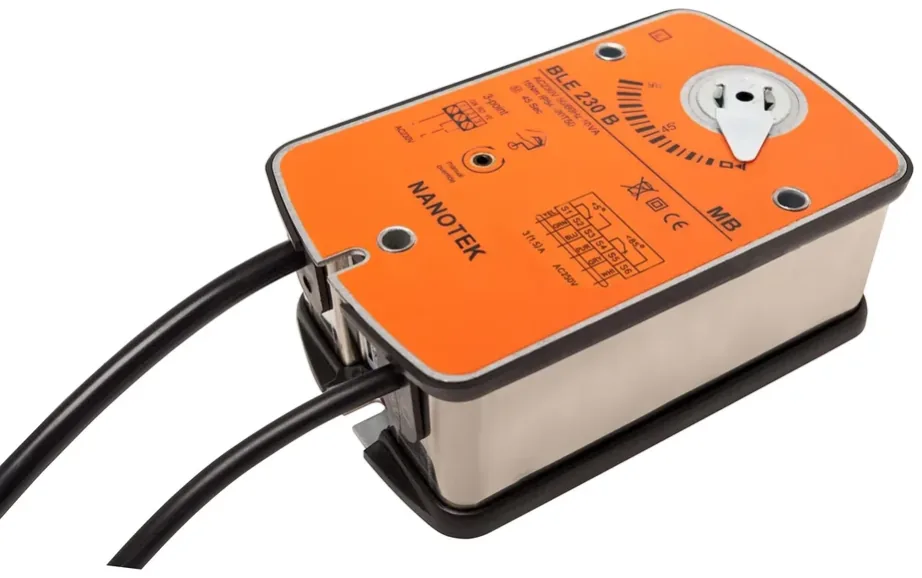

Электропривод Нанотек (Nanotek) BLE 230 B — 15 Н·м, 220/230 В, реверсивный, створка до 3 м²
Крупный клапан ДУ: 15 нм, ход менее 45 с, два переключателя SPDT. 5 050 ₽ с НДС, от 10 шт — 4 540 ₽.
- Питание
- AC 100…240 В
- Пружина
- нет, реверс
- Управление
- 2- и 3-поз.
- Заслонка до
- ≈ до 3 м²
- Время поворота
- < 45 с
- Защита
- IP54
- 15 Н·м — створка примерно до 3 м²
- Без напряжения положение не меняется
- AC 100…240 В, ход менее 45 с
- Квадрат 12×12 мм, кабель 1 м, IP54
от 10 шт — 4 540 ₽ · от 100 шт — 4 290 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Крупный типоразмер серии BLE: моментом 15 Н·м переставляют створки клапанов дымоудаления площадью примерно до 3 м². Широкий диапазон AC 100…240 В удобен, когда напряжение в щите нестабильно, и снимает вопрос о промежуточном источнике питания. Привод реверсивный, возвратной пружины в нём нет.
Где применяется
- Клапаны дымоудаления на магистральных участках шахты
- Подпор воздуха в тамбур-шлюзы: клапан открывается по команде щита
- Узлы с прямым питанием, где обе команды коммутируются сетевым напряжением
- Створки крупного сечения, которым 7 или 10 Н·м уже мало
Что будет без питания
При снятии питания привод замирает: створка остаётся открытой или закрытой — как до отключения.
По паспорту: нет (реверсивный, удерживает положение).
Как подобрать и смонтировать
- Питание AC 100…240 В подают напрямую, потребление 5 Вт в движении и 0,5 Вт в покое. Трансформатор и его автомат из щита исключаются.

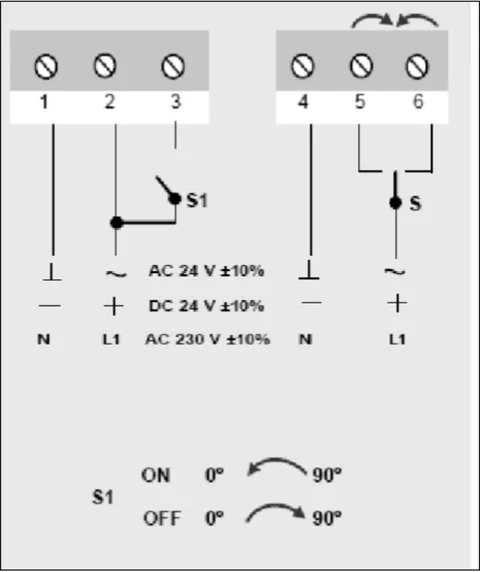

- Раздельные линии: силовую ведут от автомата, а направления коммутируют контактами реле щита дымоудаления — поддерживаются и двух-, и трёхпозиционная схемы.
- Требуемый момент указан в паспорте клапана, а 3 м² — ориентир из расчёта 5 Н·м на 1 м².
- Посадка на квадратную ось 12×12 мм, корпус IP54, температуры −20…+50 °C.
Характеристики
Момент и ход
- Крутящий момент
- 15 Н·м
- Время поворота
- < 45 с
- Угол поворота
- 90° (95° механически)
- Площадь заслонки (ориентир)
- ≈ до 3 м²
Электрика и управление
- Питание
- AC 100…240 В
- Мощность работа/удержание
- 5,0 Вт / 0,5 Вт
- Управляющий сигнал
- 2- и 3-позиционное
- Без питания
- остаётся в положении (реверсивный)
- Пружина
- нет
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- 1 м
Монтаж и ресурс

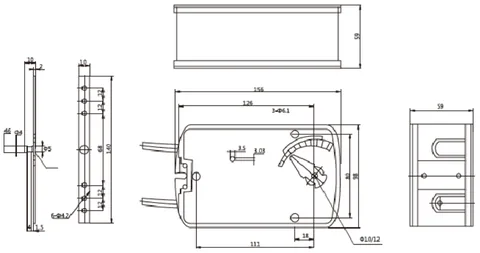

- Посадка на ось
- квадратная 12×12 мм
- Масса
- < 1,8 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP54
- Класс защиты
- II (двойная изоляция)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
BLE230
15Н·м
Нанотек
BLE 230 B (15 Н·м)
15Н·м
Тот же момент, то же питание и тип управления.
Прямое соответствие коду BLE230 по моменту и питанию: 15 Н·м, сеть 230 В, работа без пружины. Сверьте тип управления и размер оси перед заказом. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Держит ли привод створку без напряжения?
Да, механизм самотормозящий: после остановки заслонку не проворачивает поток воздуха. Постоянное напряжение для удержания положения не нужно.
Чем он отличается от BE 230 B?
Моментом и габаритом: у BE 30 или 40 Н·м, корпус крупнее, ход до 115 с. Пятнадцать ньютон-метров легче и быстрее — до 45 с.
