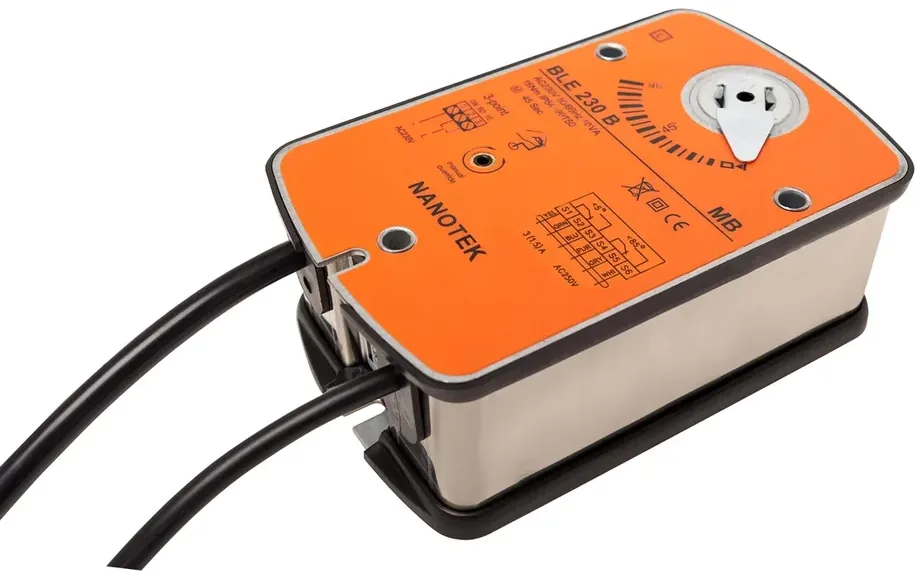

Нанотек (Nanotek) BLE 230 B 7.0: реверсивный привод клапана ДУ на 7 Н·м, сеть 230 В, ход 30 с
Электропривод нормально закрытых клапанов ДУ до 1,4 м²: 7 нм, ход 30 с, от −30 °C. 4 610 ₽ с НДС, от 10 шт — 4 150 ₽.
- Питание
- AC 230 В
- Пружина
- нет, реверс
- Управление
- 2- и 3-поз.
- Заслонка до
- ≈ до 1,4 м²
- Время поворота
- 30 с
- Защита
- IP54
- 7 Н·м — створка примерно до 1,4 м²
- Без питания остаётся в текущем положении
- AC 230 В, ход 30 с, рабочие −30…+50 °C
- Кабель 1 м, ручной взвод ключом
от 10 шт — 4 150 ₽ · от 100 шт — 3 920 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Момент 7 Н·м, сетевое питание AC 230 В, ход в одну сторону 30 с: BLE 230 B 7.0 открывает и закрывает клапан дымоудаления по команде — одна линия подаёт напряжение на открытие, другая на закрытие. Пружины внутри нет, поэтому сам привод створку не двигает. Нижняя граница рабочих температур — −30 °C.
Где применяется
- Клапаны дымоудаления в поэтажных ответвлениях шахты
- Нормально закрытые клапаны приточной противодымной вентиляции
- Узлы с прямым питанием: обе команды идут сетевым напряжением от щита дымоудаления
- Клапаны на кровле, где приводу приходится работать при −30 °C
Что будет без питания
Питание исчезло — створка остаётся там, где была: привод без пружины сам её не переставляет.
По паспорту: нет (реверсивный, удерживает положение).
Как подобрать и смонтировать
- Коммутация: управление 2- и 3-позиционное, от щита дымоудаления нужны две линии AC 230 В на реле или контактор — по одной на каждое направление. Источник 24 В в схеме не участвует.
- Потребление 4,0 Вт в движении и 1,0 Вт в покое, поэтому силовой контактор нужен только там, где его требует логика щита; обычно достаточно реле.
- Момент 7 Н·м отвечает примерно 1,4 м², если считать по 5 Н·м на 1 м². Требование клапана берут из его паспорта.
- Посадка — квадрат 12×12 мм, переходники не нужны и не предусмотрены. Корпус IP54, два переключателя SPDT сообщают в щит, что клапан действительно открылся.
Характеристики
Момент и ход
- Крутящий момент
- 7 Н·м
- Время поворота
- 30 с
- Угол поворота
- до 95°
- Площадь заслонки (ориентир)
- ≈ до 1,4 м²
Электрика и управление
- Питание
- AC 230 В
- Мощность работа/удержание
- 4,0 Вт / 1,0 Вт
- Управляющий сигнал
- 2- и 3-позиционное
- Без питания
- остаётся в положении (реверсивный)
- Пружина
- нет
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- 1 м
Монтаж и ресурс

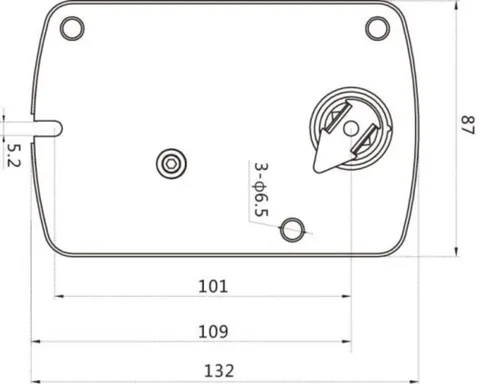

- Посадка на ось
- квадратная 12×12 мм
- Масса
- < 1,3 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP54
- Класс защиты
- II (двойная изоляция)
- Шум
- макс. 50 дБ
- Рабочая температура
- −30…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
BLE230
15Н·м
Нанотек
BLE 230 B 7.0
7Н·м
По моменту меньше на 8 Н·м — сверьте с площадью заслонки по данным изготовителя клапана.
Заменяет код BLE230 по питанию и реверсивной схеме, но момент у того кода 15 Н·м против 7 Н·м здесь. Если клапану нужно больше, берите BLE на 15 Н·м. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Почему привод не закрывает клапан при аварии?
Так устроена реверсивная схема: положение меняется только по команде. Для клапана дымоудаления это и требуется — он открывается по сигналу и остаётся открытым, пока идёт удаление дыма.
Чем 7 Н·м отличаются от версии на 10 Н·м?
Моментом, ходом и температурой: тут 30 с и работа от −30 °C, у десятиньютонметровой версии ход меньше 30 с и диапазон от −20 °C.
