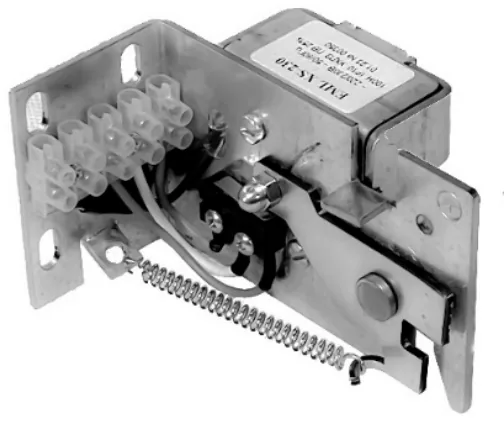

Электромагнитный привод-замок клапана дымоудаления Нанотек (Nanotek) EML XS-230 — ~220/240 В, 50/60 Гц
Ставится там, где створку взводит своя пружина, а электрика только держит защёлку. 1 110 ₽ с НДС, от 10 шт — 1 000 ₽.
- Питание
- ~220/240 В, 50/60 Гц
- Без питания
- защёлка держит механизм
- Управление
- импульс, ПВ 20 %
- Усилие нагрузки
- не более 100 Н
- Защита
- IP10
- Импульс на катушку 60 Вт, ПВ 20 %
- Усилие на механизм не более 100 Н (10 кгс)
- Концевой выключатель положения, IP10
- Масса 380 г, ресурс 50 000 циклов
от 10 шт — 1 000 ₽ · от 100 шт — 950 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 1 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Катушка на 220/240 В, 50/60 Гц и импульсное управление: EML XS-230 держит взведённый механизм клапана дымоудаления и отпускает защёлку, когда автоматика подаёт импульс. Питание приходит прямо из щита, трансформатор в схеме не нужен. Створку двигает не замок, а собственная пружина клапана.
Где применяется
- Клапаны дымоудаления, створку которых открывает собственная пружина
- Дымоприёмные устройства, где от электрики нужна только команда на освобождение защёлки
- Щиты противопожарной автоматики с прямой линией 220 В от распределительного устройства
- Замена отказавшего электромагнита на смонтированном клапане без разборки узла
Что будет без питания
Без напряжения защёлка остаётся закрытой и механизм удержанным: замок срабатывает только от импульса автоматики.
По паспорту: электромагнитная защёлка.
Как подобрать и смонтировать

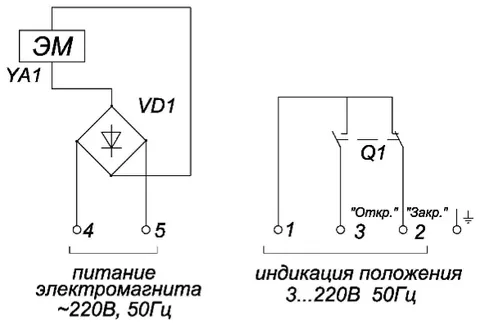

- Питание сетевое, без промежуточного источника: катушку 60 Вт коммутируют реле или контактором прибора пожарной автоматики прямо с линии 220/240 В.
- Посмотрите конструкцию клапана: замок ставят там, где створку взводят пружиной или вручную, а электромагнит только удерживает защёлку.
- Сверьте нагрузку на исполнительный механизм: по паспорту не более 100 Н (10 кгс).
- Заложите импульсное управление: режим повторно-кратковременный, ПВ 20 %, цикл до 60 с — держать катушку 60 Вт под напряжением постоянно нельзя.
- Концевой выключатель выведите в щит как подтверждение срабатывания; место установки — внутри клапана, защита корпуса всего IP10.
Характеристики
Электрика и управление
- Питание
- ~220/240 В, 50/60 Гц
- Мощность работа/удержание
- 60 Вт
- Управляющий сигнал
- импульс напряжения на катушку (ПВ 20 %)
- Без питания
- защёлка удерживает механизм
- Доп. переключатели
- концевой выключатель положения
- Режим работы
- ПВ 20 %, время цикла ≤ 60 с
Монтаж и ресурс
- Усилие нагрузки
- не более 100 Н (10 кгс)
- Масса
- 380 г
- Ресурс
- 50 000 циклов
Защита и условия
- Степень защиты
- IP10
- Класс защиты
- 0I
- Рабочая температура
- −25…+50 °C
- Хранение
- −30…+60 °C
- Влажность
- 5…95 % без конденсата
- Климатическое исполнение
- УХЛ3 (NF)
Соответствие
- Соответствие стандартам
- ГОСТ 19264-82 (режим работы), ГОСТ 12.2.007.0-75 (класс защиты)
Документы
Аналог по параметрам
Электромагнитных замков в сравниваемых линейках нет.
Прямого соответствия среди поворотных приводов у замка нет: подбирают его не по моменту, а по конструкции клапана, усилию удержания и напряжению катушки.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Чем EML XS-230 отличается от EML XS-24?
Только напряжением катушки: здесь ~220/240 В 50/60 Гц, у XS-24 — 24 В. Усилие, режим работы, концевой выключатель и габариты совпадают.
Почему катушку нельзя держать под напряжением?
Паспорт задаёт повторно-кратковременный режим с ПВ 20 %: катушка на 60 Вт рассчитана на импульс, при постоянной подаче перегревается. Порядок подачи сигнала описан в паспорте.
