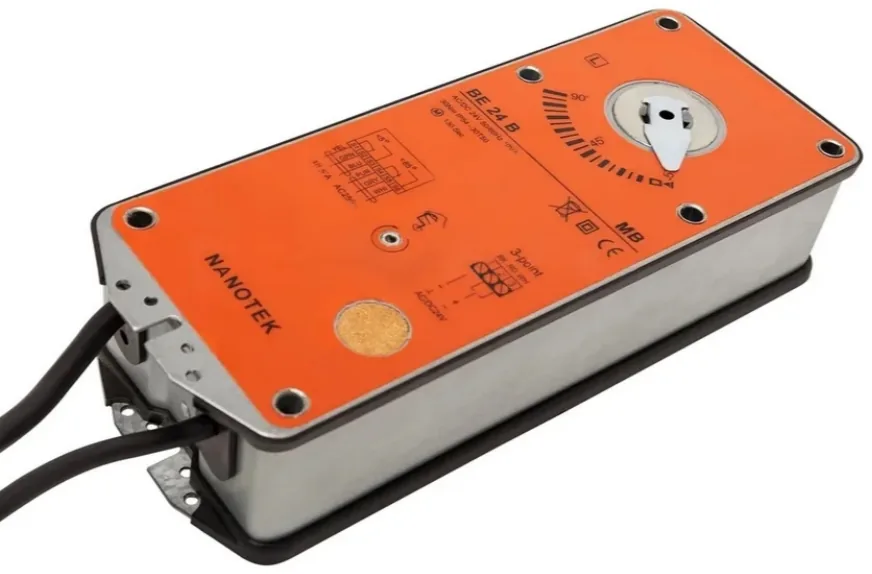

Привод Нанотек (Nanotek) BE 24 B: 30 Н·м, AC/DC 24 В, реверсивный, створка до 4 м²
Крупный клапан ДУ на низковольтной линии: 30 нм, ход менее 115 с. 9 480 ₽ с НДС, от 10 шт — 8 530 ₽.
- Питание
- AC/DC 24 В
- Пружина
- нет, реверс
- Управление
- 2- и 3-поз.
- Заслонка до
- до 4 м²
- Время поворота
- < 115 с
- Защита
- IP54
- 30 Н·м на створку до 4 м²
- Без питания положение не изменится
- AC/DC 24 В, 2- и 3-позиционное управление
- Ручной взвод ключом, квадрат 12×12 мм
от 10 шт — 8 530 ₽ · от 100 шт — 8 050 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Тяжёлый клапан дымоудаления в шахте, вся автоматика объекта — на 24 В: BE 24 B на 30 Н·м рассчитан именно на это. Питание AC/DC 24 В, класс защиты III, потребление 7 Вт в движении. Створку привод двигает исключительно по команде, полный угол — до 115 с.
Где применяется
- Клапаны дымоудаления большого сечения в системах с питанием 24 В
- Щиты с источником бесперебойного питания, откуда идёт низкое напряжение
- Клапаны с тяжёлой створкой и плотным уплотнением
- Проекты, ограничивающие напряжение на исполнительных устройствах
Что будет без питания
Снятие 24 В останавливает привод, и клапан фиксируется в положении, достигнутом до этого.
По паспорту: нет (реверсивный, удерживает положение).
Как подобрать и смонтировать
- Источник 24 В подбирают из расчёта 7 Вт на привод в движении и 2 Вт на удержании плюс запас на одновременный пуск группы.
- Линия до шахты длинная, поэтому сечение кабеля считают по падению напряжения: при 24 В просадка сказывается на моменте сильнее, чем при сетевом питании.
- Класс защиты III: сетевого напряжения на приводе нет, доступ при проверках клапана безопаснее.
- Момент назначает изготовитель клапана; паспорт привода ориентирует на площадь до 4 м².
- Квадрат 12×12 мм штатно, переходники идут под 8×8 и 10×10 мм; корпус IP54. Два переключателя SPDT 3(1,5) А заводят в щит противодымной защиты как обратную связь.
Характеристики
Момент и ход
- Крутящий момент
- 30 Н·м
- Время поворота
- < 115 с
- Угол поворота
- 90° (95° механически)
- Площадь заслонки (ориентир)
- до 4 м²

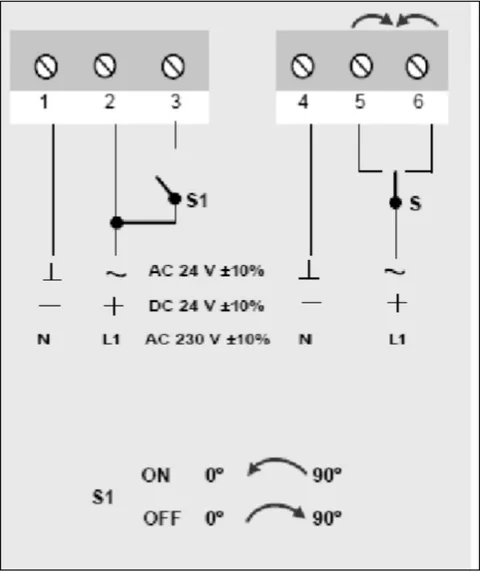

Электрика и управление
- Питание
- AC/DC 24 В
- Мощность работа/удержание
- 7,0 Вт / 2,0 Вт
- Управляющий сигнал
- 2- и 3-позиционное
- Без питания
- остаётся в положении (реверсивный)
- Пружина
- нет
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- 1 м

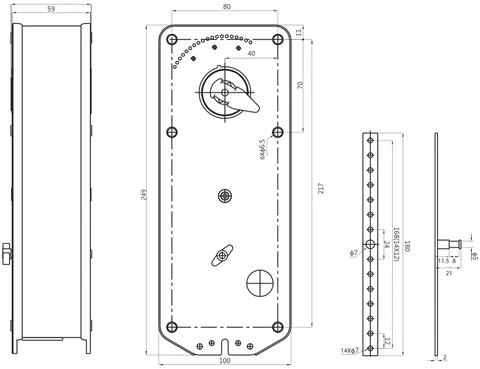

Монтаж и ресурс
- Посадка на ось
- квадратная 12×12 мм (8×8 и 10×10 мм через переходник)
- Масса
- < 2,2 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP54
- Класс защиты
- III (низкое напряжение)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
BE24
40Н·м
Нанотек
BE 24 B (30 Н·м)
30Н·м
По моменту меньше на 10 Н·м — сверьте с площадью заслонки по данным изготовителя клапана.
Соответствует коду BE24 по питанию и способу работы, момент 30 Н·м против 40 Н·м — проверьте, что требуется клапану, и сверьте посадку. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Сколько времени идёт открытие?
До 115 с на полный угол 90°. Если система дымоудаления должна открывать клапан быстрее, берите меньший типоразмер или согласуйте время с проектировщиком.
Выдержит ли привод мороз в неотапливаемой шахте?
Рабочий диапазон от −20 до +50 °C, хранение от −30 °C. Для более низких температур смотрите BLE 7.0: у него паспортный минимум −30 °C.
