Приводы Нанотек (Nanotek) с возвратной пружиной LF и NF: 3–15 Н·м, 220/230 и 24 В

LF и NF устроены одинаково, различаются мощностью и посадкой. LF — 3 и 5 Н·м, цена от 4 660 ₽, открытие 70–75 с, у версии BS до 120 с. NF — 10 и 15 Н·м, открытие 100–150 с, ось крупнее, цена от 9 090 ₽. Внутри обеих серий индекс B означает двухпозиционное управление, BS — плавный сигнал 0–10 В; пружина и время её возврата (20–30 с) от индекса не зависят.

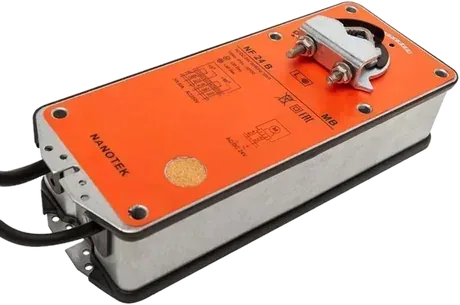

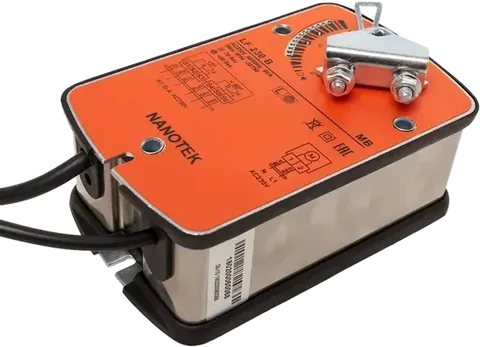

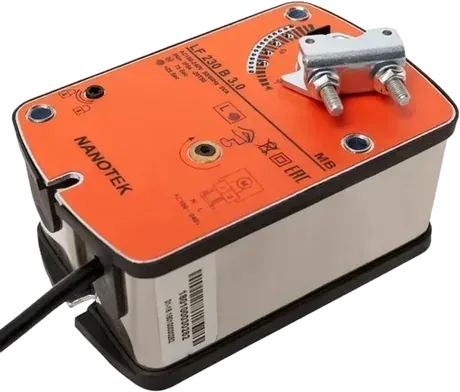

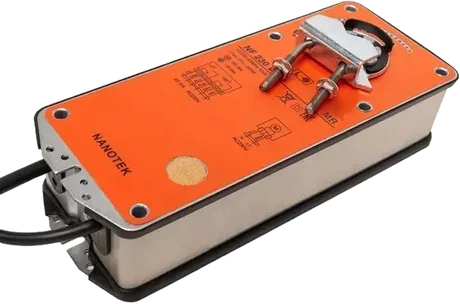

Серии LF и NF — это 11 приводов с возвратной пружиной: 3 Н·м (LF 230 B 3.0, LF 24 B 3.0), 5 Н·м (LF 230 B, LF 24 B, LF 24 BS и версия без переключателей), 10 и 15 Н·м (NF 230 B, NF 24 B, NF 24 BS). Цены — от 4 660 до 11 690 ₽ с НДС.

Работают они так: питание сжимает пружину и удерживает заслонку в рабочем положении, снятие напряжения отпускает механизм, и пружина доводит заслонку обратно за 20 с у моделей на 5 Н·м, за 25 с у моделей на 3, 10 и 15 Н·м и за 30 с у NF 24 BS. Внешний источник для возврата не нужен, поэтому такие приводы ставят там, где заслонка обязана прийти в безопасное положение: клапан наружного воздуха перед водяным калорифером, отсечная заслонка приточной установки, клапан на воздухозаборной шахте, заслонка вытяжки в помещении с требованием изоляции.

На что смотреть в плитке. Момент — главный параметр, площадь считаем по ориентиру 5 Н·м на 1 м², а последнее слово за изготовителем клапана: уплотнение, длина оси и число секций меняют усилие. Питание — 24 В или 100…240 В. Управление — двухпозиционное либо 0–10 В. Посадка — у LF ось Ø6…16 мм или квадрат от 5×5 мм, у NF ось до Ø19 мм и квадрат до 15×15 мм. Защита IP54 позволяет монтаж на наружной стороне установки; рабочий диапазон от −20 до +50 °C.

В приводе уже есть два переключателя SPDT 3(1,5) А для сигнала «открыто» и «закрыто», выведен кабель 1 м, ограничитель угла настраивается от 5 до 85° с шагом 5°. Ресурс 60 000 циклов, шум до 45 дБ, корпус класса защиты II с двойной изоляцией. К каждой модели прилагается паспорт производителя с габаритами и схемой подключения; декларации и сертификаты присылаем по запросу, гарантия 24 месяца по паспорту производителя. В комплект входит ключ ручного управления: им проверяют ход створки, не подавая напряжение.

Чтобы заказать, пришлите модели и количество или размеры заслонок: ответим счётом либо коммерческим предложением с НДС. Партии считаем со скидкой: от 10 шт −10 %, от 100 шт −15 %. Наличие и срок отгрузки подтверждает менеджер.
