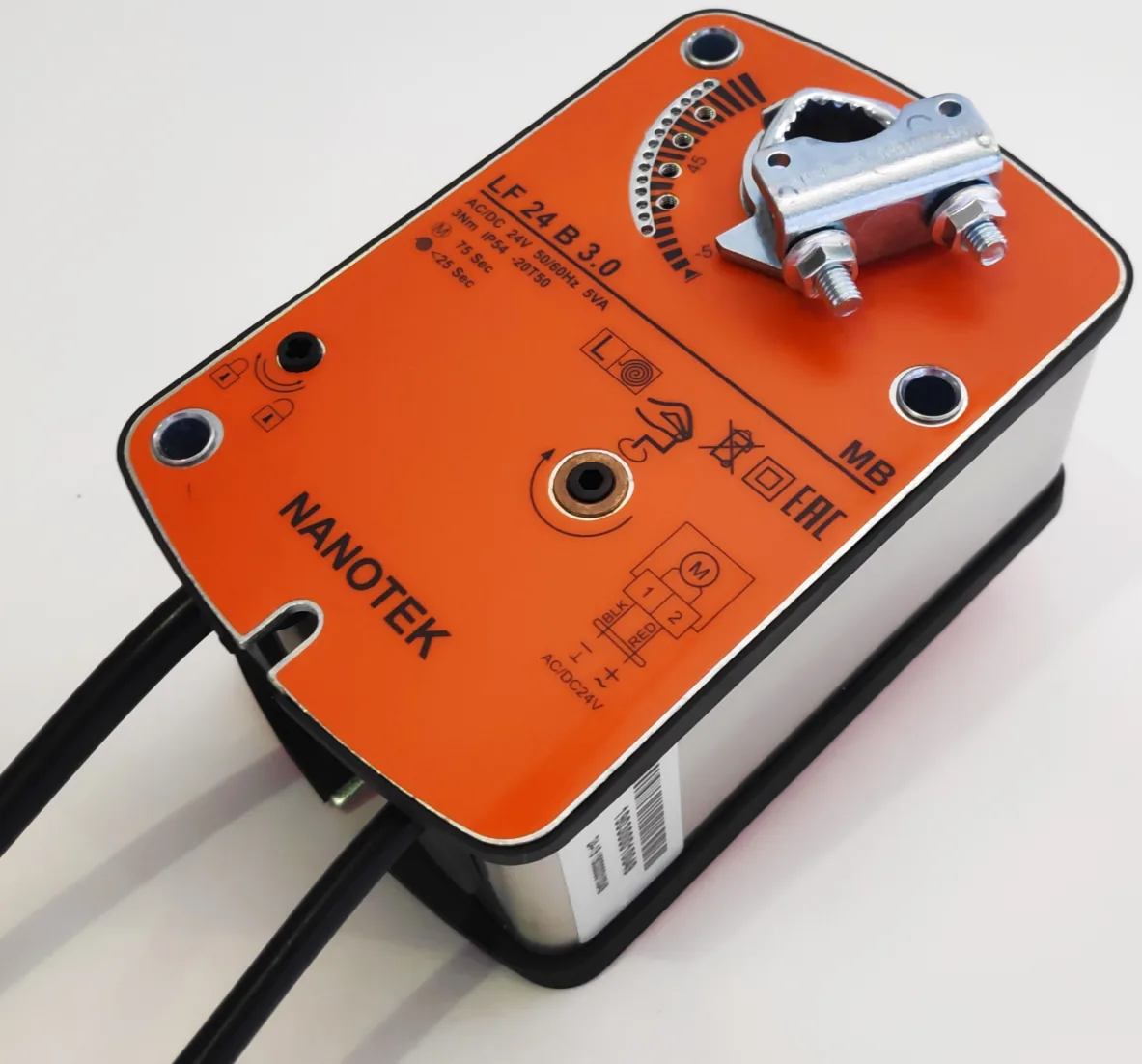

Привод Нанотек (Nanotek) LF 24 B 3.0 — 3 Н·м на 24 В, пружинный возврат за 25 с
Низковольтная схема для вентиляции: 3 нм на заслонку до 0,6 м², кабель 1 м. Цена 4 660 ₽ с НДС, от 10 шт — 4 190 ₽.
- Питание
- AC/DC 24 В
- Возврат пружиной
- ≤ 25 с
- Управление
- откр/закр
- Заслонка до
- ≈ до 0,6 м²
- Время поворота
- ≤ 75 с
- Защита
- IP54
- 3 Н·м на клапан примерно до 0,6 м²
- Пружина возвращает створку за 25 с без питания
- AC/DC 24 В, класс защиты III, IP54
- В комплекте кабель 1 м и ключ ручного управления
от 10 шт — 4 190 ₽ · от 100 шт — 3 960 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Объект, где на воздуховодах по проекту нельзя держать сетевое напряжение, а клапан обязан закрыться при потере питания, — типовая задача для LF 24 B 3.0. Питание AC/DC 24 В, класс защиты III: на корпусе привода и на кабеле у клапана опасного напряжения нет, обслуживать узел можно не снимая ввод щита. Момент 3 Н·м, пружина закрывает створку за 25 с.
Где применяется
- Клапаны на объектах с источником бесперебойного питания 24 В: створка управляема и при отключённой сети
- Щиты автоматики, собранные целиком на 24 В — приводы работают от того же источника, что датчики
- Малые вытяжные ответвления в квартирах и гостиничных номерах
- Помещения, где по проекту на исполнительных устройствах допускается только низкое напряжение
Что будет без питания
При пропадании 24 В пружина уводит заслонку в закрытое положение за 25 с.
По паспорту: есть, возврат ≤ 25 с.
Как подобрать и смонтировать
- Источник: трансформатор или блок бесперебойного питания 24 В. Паспортная мощность привода — 5 Вт в движении и 3 Вт на удержании; сложите её по всем приводам линии и добавьте запас на одновременный пуск.
- Длина линии: при 24 В падение напряжения проявляется раньше, чем при сетевом питании, поэтому на плечах в несколько десятков метров считайте сечение кабеля, а не берите его по току нагрузки.
- Момент от площади: 3 Н·м — это около 0,6 м² по расчёту 5 Н·м на 1 м². Требование изготовителя клапана приоритетнее расчёта.

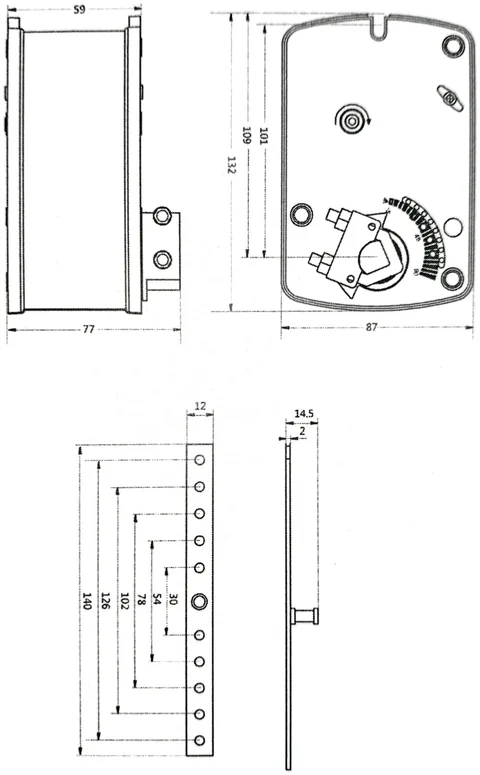

- Посадка: круг Ø6…16 мм, квадрат 5×5…12×12 мм. Корпус IP54, диапазон −20…+50 °C, кабель 1 м.

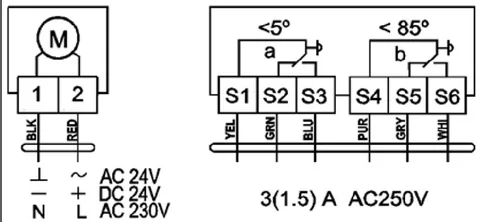

- Полный ход открытия — до 75 с, угол настраивается 5…85° с шагом 5°. Два переключателя SPDT 3(1,5) А, 230 В отдают крайние положения в щит автоматики.
Характеристики
Момент и ход
- Крутящий момент
- 3 Н·м
- Время поворота
- ≤ 75 с
- Время возврата
- ≤ 25 с
- Угол поворота
- 5…90°, настройка 5…85° с шагом 5°
- Площадь заслонки (ориентир)
- ≈ до 0,6 м²
Электрика и управление
- Питание
- AC/DC 24 В
- Мощность работа/удержание
- 5 Вт / 3 Вт
- Управляющий сигнал
- 2-позиционное (открыть/закрыть)
- Без питания
- пружина возвращает заслонку, возврат ≤ 25 с
- Пружина
- есть
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- 1 м
Монтаж и ресурс
- Посадка на ось
- круглая Ø6…16 мм, квадратная 5×5…12×12 мм
- Масса
- < 1,3 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP54
- Класс защиты
- III (низкое напряжение)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
LF24
4Н·м
Нанотек
LF 24 B 3.0
3Н·м
По моменту меньше на 1 Н·м — сверьте с площадью заслонки по данным изготовителя клапана.
Заменяет привод с кодом LF24 при одной оговорке: у Нанотек 3 Н·м, а у импортного LF24 — 4 Н·м, поэтому сверьте момент и диапазон оси. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
AC или DC 24 В — есть разница?
Нет, привод питается и переменным, и постоянным напряжением 24 В. Потребление 5 Вт в движении и 3 Вт при удержании, пусковая нагрузка 5 ВА.
Можно ли ставить его на улице?
Корпус IP54, диапазон работы −20…+50 °C. Под козырьком или внутри корпуса клапана — да, под прямым дождём и снегом привод нужно закрывать.
