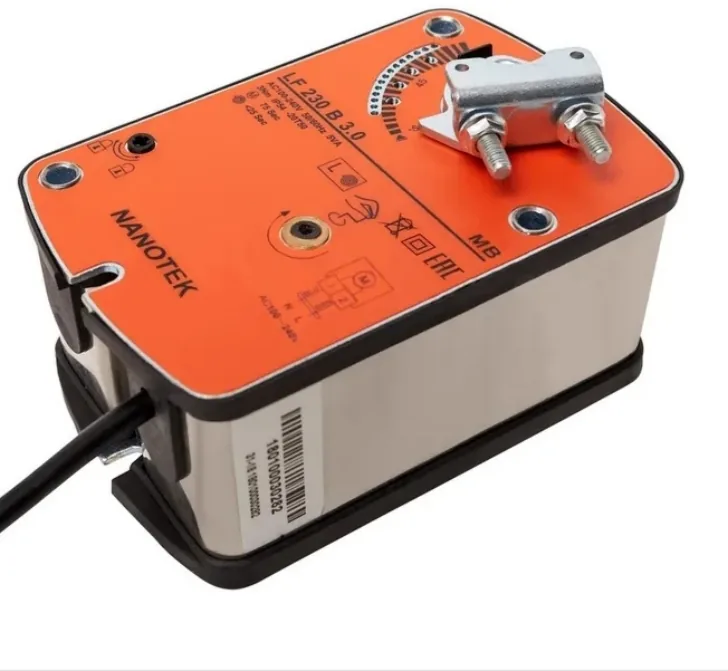

Привод воздушного клапана Нанотек (Nanotek) LF 230 B 3.0: 3 Н·м, 220/230 В, возвратная пружина
Младший электропривод серии для приточек и вытяжек: сервопривод на 3 нм, посадка от Ø6 мм. 4 660 ₽ с НДС, от 10 шт — 4 190 ₽.
- Питание
- AC 100…240 В
- Возврат пружиной
- ≤ 25 с
- Управление
- откр/закр
- Заслонка до
- ≈ до 0,6 м²
- Время поворота
- ≤ 75 с
- Защита
- IP54
- 3 Н·м — створка примерно до 0,6 м²
- Без питания пружина закрывает клапан за 25 с
- AC 100…240 В, кабель 1 м, ключ ручного управления
- От 10 шт — 4 190 ₽ с НДС, счёт с НДС
от 10 шт — 4 190 ₽ · от 100 шт — 3 960 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Три ньютон-метра и питание прямо от сети: LF 230 B 3.0 — младший привод серии LF, рассчитанный на заслонку примерно до 0,6 м². Диапазон AC 100…240 В означает, что исполнение одинаково работает и от 220 В, и от 240 В, поэтому подбирать привод под напряжение щита не нужно. Пружина возвращает створку в исходное положение за 25 с.
Где применяется
- Небольшие канальные клапаны в приточных и вытяжных ветках при площади створки до 0,6 м²
- Узлы с прямым питанием от щита: на клапан приходит та же фаза, что на пускатель вентилятора
- Отсечной клапан на ответвлении к помещению в системе с переменным расходом
- Замена вышедшего из строя привода на смонтированном клапане, когда линия 230 В уже проложена
Что будет без питания
Питание снято — пружина закрывает заслонку за 25 с и держит её закрытой.
По паспорту: есть, возврат ≤ 25 с.
Как подобрать и смонтировать
- Питание AC 100…240 В идёт напрямую из щита — трансформатор и блок питания 24 В не нужны, в шкафу освобождается место под DIN-рейкой.

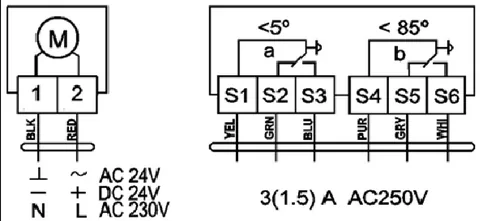

- Типовая схема: фаза через контакт реле или контактор автоматики на клемму открытия, ноль постоянно. Кабель длиной 1 м выведен из корпуса, клеммной коробки нет.
- Момент считайте по площади створки: 5 Н·м на 1 м². 3 Н·м закрывают заслонку примерно до 0,6 м², окончательное значение берите из паспорта клапана.

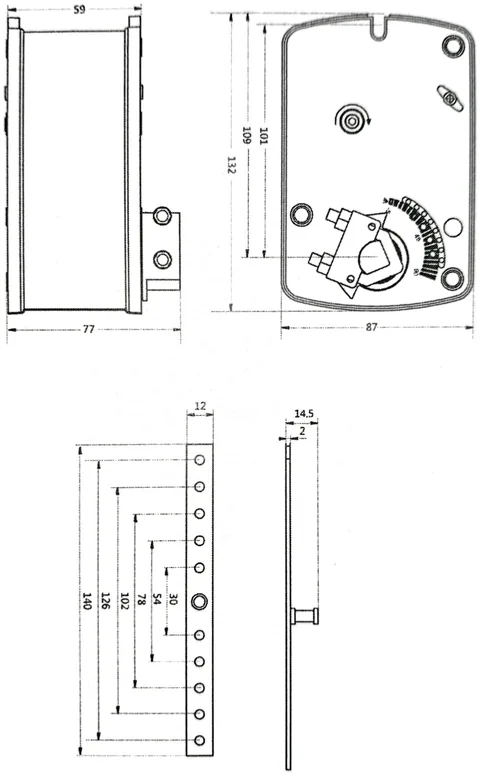

- Ось: хомут садится на круглую Ø6…16 мм или квадратную 5×5…12×12 мм. Замерьте ось до заказа — это единственный размер, который не подогнать на объекте.
- Угол настраивается 5…85° с шагом 5°, два переключателя SPDT 3(1,5) А, 230 В выводят крайние положения в щит.
Характеристики
Момент и ход
- Крутящий момент
- 3 Н·м
- Время поворота
- ≤ 75 с
- Время возврата
- ≤ 25 с
- Угол поворота
- 5…90°, настройка 5…85° с шагом 5°
- Площадь заслонки (ориентир)
- ≈ до 0,6 м²
Электрика и управление
- Питание
- AC 100…240 В
- Мощность работа/удержание
- 5 Вт / 3 Вт
- Управляющий сигнал
- 2-позиционное (открыть/закрыть)
- Без питания
- пружина возвращает заслонку, возврат ≤ 25 с
- Пружина
- есть
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- 1 м
Монтаж и ресурс
- Посадка на ось
- круглая Ø6…16 мм, квадратная 5×5…12×12 мм
- Масса
- < 1,3 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP54
- Класс защиты
- II (двойная изоляция)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
LF230
4Н·м
Нанотек
LF 230 B 3.0
3Н·м
По моменту меньше на 1 Н·м — сверьте с площадью заслонки по данным изготовителя клапана.
По параметрам соответствует коду LF230, но момент здесь 3 Н·м против 4 Н·м у импортного привода — сверьте площадь и уплотнение створки перед заменой. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Хватит ли 3 Н·м на заслонку 700 × 800 мм?
0,56 м² — по правилу 5 Н·м на 1 м² нужно 2,8 Н·м, запас почти нулевой. Если створка с уплотнением по контуру или клапан уличный, берите LF 230 B на 5 Н·м.
Чем исполнение 3.0 отличается от обычного LF 230 B?
Моментом и посадкой: 3 Н·м вместо 5 Н·м, ось от Ø6 мм вместо Ø10 мм, возврат 25 с вместо 20 с. Корпус, питание и переключатели те же.
