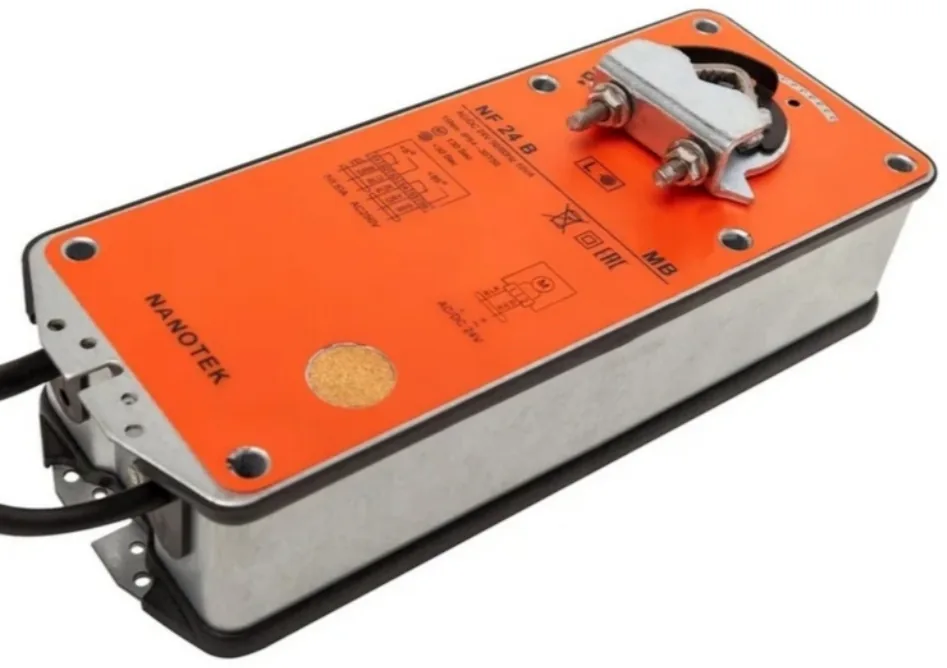

Привод Нанотек (Nanotek) NF 24 B — 10 Н·м, AC/DC 24 В, пружина, клапан до 2 м²
Низковольтное исполнение на 10 нм для приточных камер и вытяжных шахт. 9 090 ₽ с НДС, от 10 шт — 8 180 ₽.
- Питание
- AC/DC 24 В
- Возврат пружиной
- ≤ 25 с
- Управление
- откр/закр
- Заслонка до
- ≈ до 2 м²
- Время поворота
- ≤ 100 с
- Защита
- IP54
- 10 Н·м на створку примерно до 2 м²
- Возврат пружиной за 25 с при снятии питания
- AC/DC 24 В, класс III, кабель 1 м
- Ключ ручного управления в комплекте
от 10 шт — 8 180 ₽ · от 100 шт — 7 720 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Крупный клапан наружного воздуха должен закрыться при пропаже сети, а питание на объекте идёт через источник бесперебойного питания 24 В — под это исполнение и сделано. NF 24 B на 10 Н·м держит створку примерно до 2 м², класс защиты III, пружина возвращает заслонку за 25 с. Ход в рабочую сторону — до 100 с.
Где применяется
- Объекты с источником бесперебойного питания 24 В на противопожарной и вентиляционной автоматике
- Щиты автоматики на 24 В, куда заведены и датчики, и исполнительные устройства
- Крупные приточные установки, где привод питается прямо от контроллера установки
- Объекты, где сетевое напряжение на воздуховодах не допускается проектом
Что будет без питания
Как только 24 В снято, пружина за 25 с доводит заслонку до безопасного положения.
По паспорту: есть, возврат ≤ 25 с.
Как подобрать и смонтировать
- Питание от источника бесперебойного питания или трансформатора 24 В. Паспортная мощность — 5 Вт в движении и 3 Вт на удержании: на удержании привод висит на линии постоянно, это и считают при выборе ёмкости резерва.
- Класс защиты III: сетевого напряжения на приводе нет, поэтому клапан обслуживают без снятия силового ввода щита.
- Длина плеча 24 В: падение напряжения на тонком кабеле растягивает ход, который и так доходит до 100 с. Сечение считайте по длине, а не по току.
- Момент от площади: 10 Н·м — примерно 2 м² по правилу 5 Н·м на 1 м². Ось круглая Ø10…19 мм или квадрат 6×6…15×15 мм, корпус IP54.

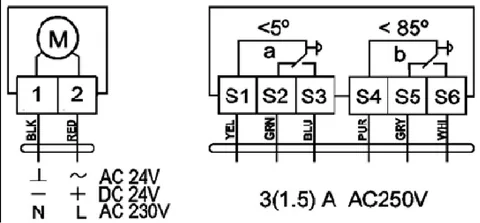

- Угол настраивается 5…85° с шагом 5°; два переключателя SPDT 3(1,5) А, 230 В отдают крайние положения в щит.
Характеристики
Момент и ход
- Крутящий момент
- 10 Н·м
- Время поворота
- ≤ 100 с
- Время возврата
- ≤ 25 с
- Угол поворота
- 5…85° с шагом 5°
- Площадь заслонки (ориентир)
- ≈ до 2 м²
Электрика и управление
- Питание
- AC/DC 24 В
- Мощность работа/удержание
- 5 Вт / 3 Вт
- Управляющий сигнал
- 2-позиционное (открыть/закрыть)
- Без питания
- пружина возвращает заслонку, возврат ≤ 25 с
- Пружина
- есть
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- 1 м
Монтаж и ресурс

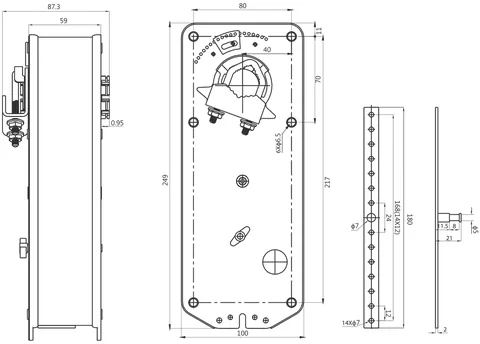

- Посадка на ось
- круглая Ø10…19 мм, квадратная 6×6…15×15 мм
- Масса
- < 2,3 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP54
- Класс защиты
- III (низкое напряжение)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
NF24A
10Н·м
Нанотек
NF 24 B (10 Н·м)
10Н·м
Тот же момент, то же питание и тип управления.
По параметрам это NF24A: 24 В, 10 Н·м, пружинный возврат, два переключателя. Проверьте посадочный размер и требования проекта к времени возврата. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Можно ли питать NF 24 B от 12 В?
Нет, паспорт допускает только AC/DC 24 В. При меньшем напряжении привод не разовьёт момент и не взведёт пружину.
Какой ресурс и гарантия?
Паспортный ресурс — 60 000 циклов, рабочая температура −20…+50 °C, гарантия 24 месяца. Декларации и сертификаты предоставляем по запросу.
