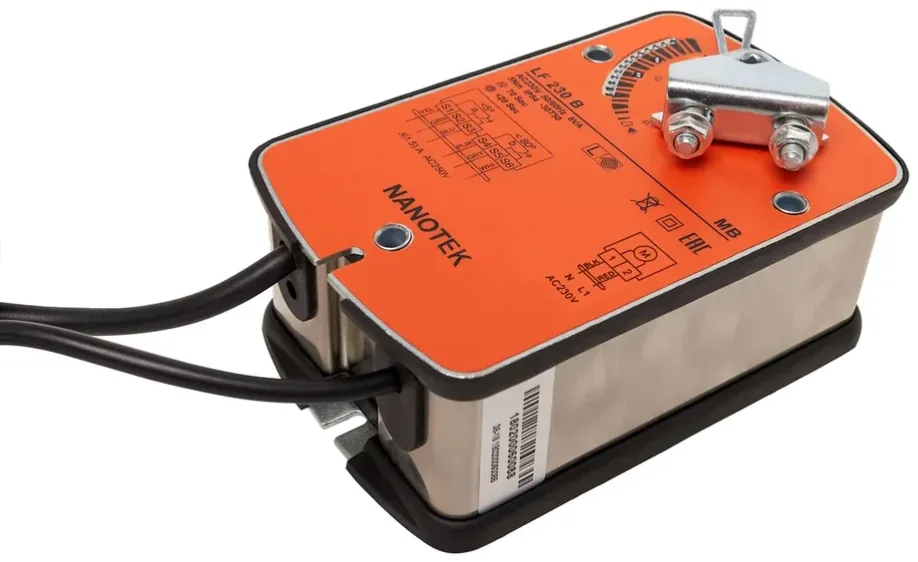

Воздушный клапан до 1 м²: электропривод Нанотек (Nanotek) LF 230 B — 5 Н·м, 220/230 В, с возвратной пружиной
Рабочая лошадка серии: 5 нм закрывают створку около 1 м², пружина делает «закрыто» безопасным. 5 050 ₽ с НДС.
- Питание
- AC 100…240 В
- Возврат пружиной
- ≤ 20 с
- Управление
- откр/закр
- Заслонка до
- ≈ до 1 м²
- Время поворота
- ≤ 70 с
- Защита
- IP54
- 5 Н·м — заслонка примерно до 1 м²
- Пружина закрывает створку за 20 с без питания
- AC 100…240 В, ход в рабочую сторону до 70 с
- Ключ ручного управления и кабель 1 м в комплекте
от 10 шт — 4 540 ₽ · от 100 шт — 4 290 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Основной типоразмер серии: 5 Н·м закрывают заслонку около 1 м², а пружина делает положение «закрыто» безопасным — без питания створка уходит туда сама за 20 с. Питание AC 100…240 В подаётся напрямую от сети, отдельный источник в щите не нужен. Управление простое: подали напряжение — открылся, сняли — закрылся.
Где применяется
- Клапан наружного воздуха приточной установки
- Отсечной клапан перед водяным калорифером как часть защиты от размораживания
- Узел с прямым питанием: питание и команда приходят по одной линии 230 В от шкафа установки
- Замена сгоревшего привода на действующем клапане — существующая линия 230 В остаётся без переделки
Что будет без питания
Отключили питание — пружина возвращает заслонку в закрытое положение за 20 с.
По паспорту: есть, возврат ≤ 20 с.
Как подобрать и смонтировать
- Питание от сети без трансформатора: AC 100…240 В, то есть исполнение работает и от 220 В. На щите экономится блок питания 24 В вместе с его местом и автоматом.

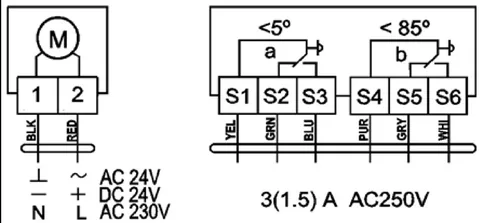

- Схема: команду даёт контакт реле или контактор в цепи фазы; ноль на приводе постоянный. Кабель 1 м, II класс защиты, двойная изоляция.
- Момент: 5 Н·м — это ориентировочно 1 м² створки при расчёте 5 Н·м на 1 м². Для клапанов с плотным уплотнением берите следующий типоразмер.

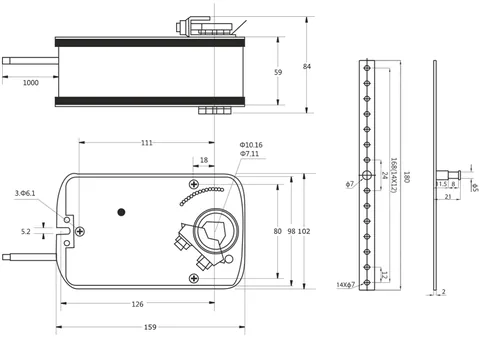

- Ось: круглая Ø10…16 мм, квадратная 7×7…11×11 мм. У младшего LF 230 B 3.0 посадка начинается с Ø6 мм — при тонкой оси нужен он.
- Два переключателя SPDT 3(1,5) А отдают в щит крайние положения, угол закрытия регулируется упором с шагом 5°.
Характеристики
Момент и ход
- Крутящий момент
- 5 Н·м
- Время поворота
- ≤ 70 с
- Время возврата
- ≤ 20 с
- Угол поворота
- 5…90°, настройка 5…85° с шагом 5°
- Площадь заслонки (ориентир)
- ≈ до 1 м²
Электрика и управление
- Питание
- AC 100…240 В
- Мощность работа/удержание
- 5 Вт / 3 Вт
- Управляющий сигнал
- 2-позиционное (открыть/закрыть)
- Без питания
- пружина возвращает заслонку, возврат ≤ 20 с
- Пружина
- есть
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- 1 м
Монтаж и ресурс
- Посадка на ось
- круглая Ø10…16 мм, квадратная 7×7…11×11 мм
- Масса
- < 1,9 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP54
- Класс защиты
- II (двойная изоляция)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
LF230
4Н·м
Нанотек
LF 230 B
5Н·м
По моменту сильнее на 1 Н·м, питание и тип управления те же.
Совпадает по функции с приводом LF230 — 230 В, пружинный возврат, два переключателя; момент 5 Н·м вместо 4 Н·м идёт в запас. Сверьте ось и угол поворота клапана. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Сколько времени привод открывает заслонку?
До 70 с в рабочую сторону: пружина взводится вместе с поворотом створки. Обратный ход быстрее — до 20 с, его выполняет сама пружина.
Что будет при частых переключениях?
Паспортный ресурс — 60 000 циклов. Для заслонок, которые двигаются постоянно, выгоднее реверсивный LM или NM: у них нет взвода пружины на каждом цикле.
