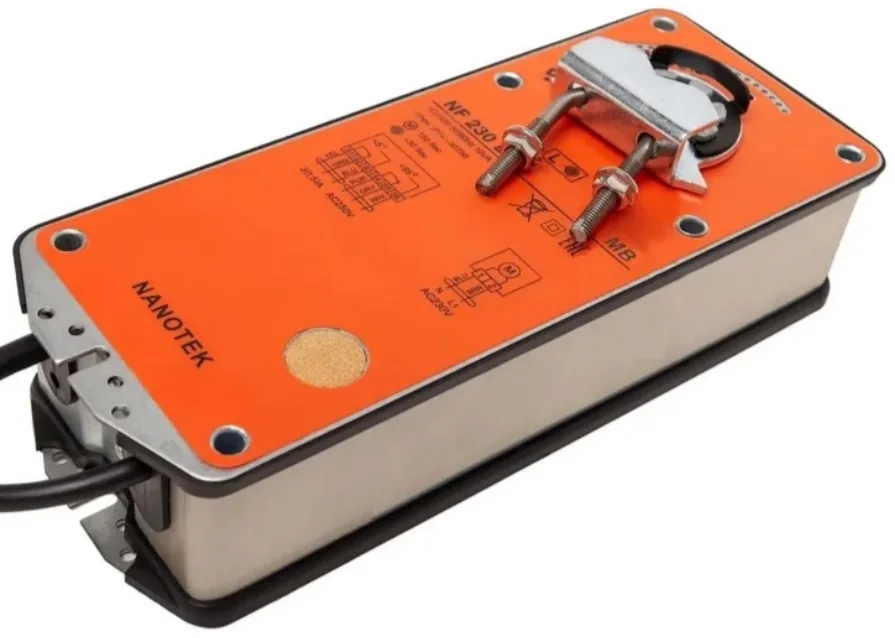

Электропривод Нанотек (Nanotek) NF 230 B на 10 Н·м: 220/230 В, возвратная пружина, створка до 2 м²
Средний типоразмер под крупные клапаны приточных камер: 10 нм, ход до 100 с. 9 090 ₽ с НДС, от 10 шт — 8 180 ₽.
- Питание
- AC 100…240 В
- Возврат пружиной
- ≤ 25 с
- Управление
- откр/закр
- Заслонка до
- ≈ до 2 м²
- Время поворота
- ≤ 100 с
- Защита
- IP54
- 10 Н·м — створка примерно до 2 м²
- Пружина закрывает клапан за 25 с без питания
- AC 100…240 В, ось Ø10…19 мм, IP54
- Кабель 1 м и ключ ручного управления
от 10 шт — 8 180 ₽ · от 100 шт — 7 720 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Средний пружинный привод: 10 Н·м хватает на створку примерно до 2 м², а диапазон AC 100…240 В позволяет включать привод в сеть 220 или 240 В без подбора исполнения. Без питания пружина возвращает заслонку в исходное положение за 25 с, ход в рабочую сторону — до 100 с.
Где применяется
- Клапаны наружного воздуха крупных приточных установок
- Узлы с прямым питанием: привод подключён к той же линии 230 В, что и остальная силовая часть шкафа
- Отсечные клапаны магистральных воздуховодов сечением около 2 м²
- Замена сгоревшего привода на смонтированном клапане с осью до Ø19 мм
Что будет без питания
Питание исчезло — пружина поворачивает заслонку в исходное положение за 25 с.
По паспорту: есть, возврат ≤ 25 с.
Как подобрать и смонтировать

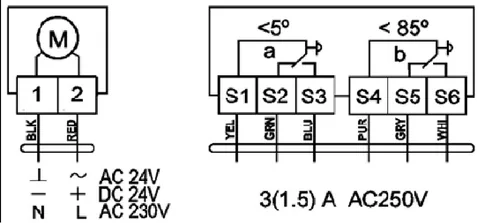

- Типовая схема: фаза на привод через нормально открытый контакт реле, которое собрано по цепи «вентилятор работает». Отпустило реле — пружина закрыла клапан.
- Сеть подключают напрямую: AC 100…240 В, потребление 5 Вт в движении и 3 Вт на удержании, блок питания 24 В в шкафу не нужен.
- Момент: 10 Н·м — около 2 м² по расчёту 5 Н·м на 1 м². На плотных уличных клапанах требование изготовителя выше расчётного.

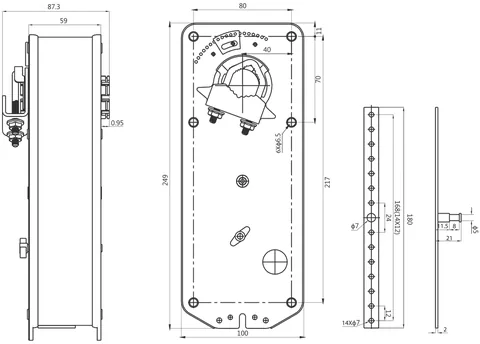

- Ось: круг Ø10…19 мм, квадрат 6×6…15×15 мм. Угол настраивается 5…85° с шагом 5°, кабель 1 м, корпус IP54.
- Два переключателя SPDT 3(1,5) А, 230 В заводят в щит как подтверждение крайних положений створки.
Характеристики
Момент и ход
- Крутящий момент
- 10 Н·м
- Время поворота
- ≤ 100 с
- Время возврата
- ≤ 25 с
- Угол поворота
- 5…85° с шагом 5°
- Площадь заслонки (ориентир)
- ≈ до 2 м²
Электрика и управление
- Питание
- AC 100…240 В
- Мощность работа/удержание
- 5 Вт / 3 Вт
- Управляющий сигнал
- 2-позиционное (открыть/закрыть)
- Без питания
- пружина возвращает заслонку, возврат ≤ 25 с
- Пружина
- есть
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- 1 м
Монтаж и ресурс
- Посадка на ось
- круглая Ø10…19 мм, квадратная 6×6…15×15 мм
- Масса
- < 2,3 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP54
- Класс защиты
- II (двойная изоляция)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
NF230A
10Н·м
Нанотек
NF 230 B (10 Н·м)
10Н·м
Тот же момент, то же питание и тип управления.
Заменяет привод NF230A: момент 10 Н·м совпадает, питание и пружинный возврат тоже. Сверьте перед покупкой размер оси и требуемое время возврата. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Почему NF почти вдвое дороже NM?
В NF стоит возвратная пружина и редуктор, который взводит её каждый цикл. NM 230 B на 8 Н·м стоит 5 060 ₽, NF 230 B на 10 Н·м — 9 090 ₽; разница идёт за безопасное положение без питания.
Подойдёт ли NF 230 B на клапан с осью 20 мм?
Нет, предел посадки — Ø19 мм. Под ось 20 мм подходит реверсивный SM 230 B либо переходная втулка от изготовителя клапана.
