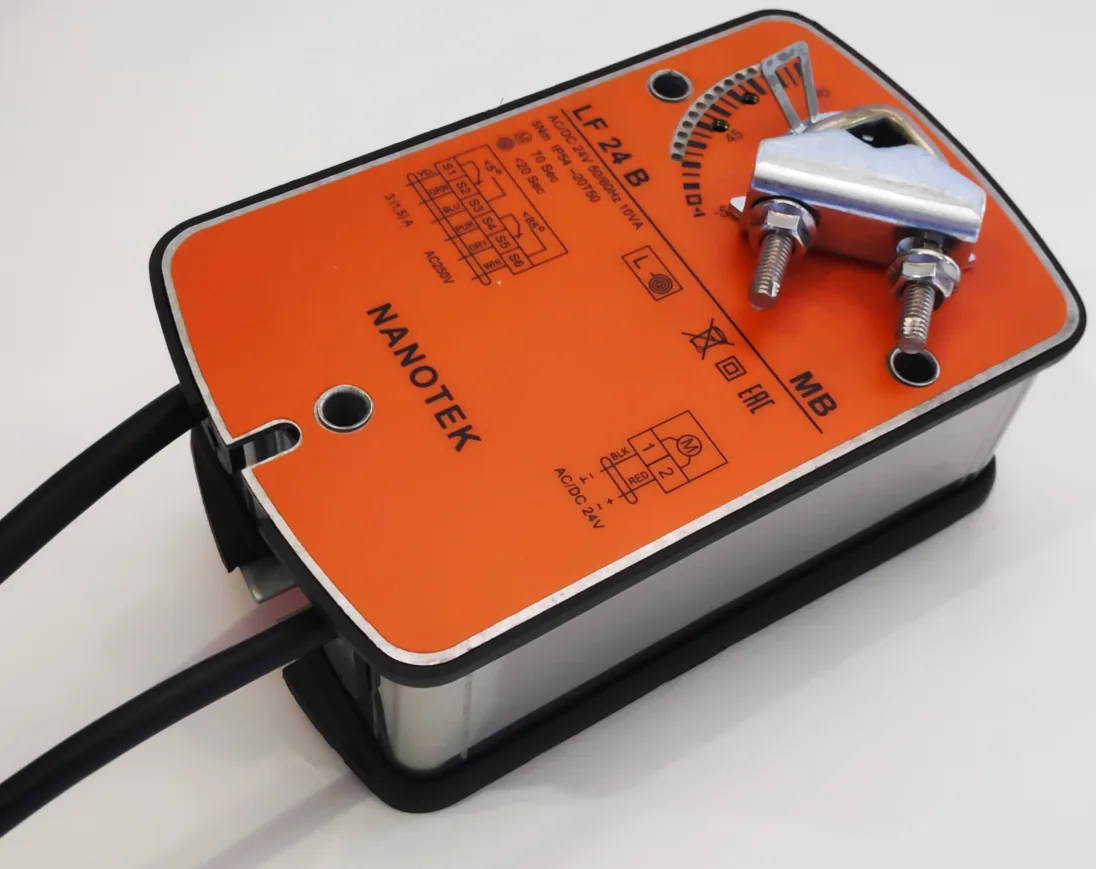

Привод Нанотек (Nanotek) LF 24 B: 5 Н·м, AC/DC 24 В, пружина закрывает клапан за 20 с
Для щитов с низковольтной линией: 5 нм на створку до 1 м², ось Ø10–16 мм. 5 050 ₽ с НДС, от 10 шт — 4 540 ₽.
- Питание
- AC/DC 24 В
- Возврат пружиной
- ≤ 20 с
- Управление
- откр/закр
- Заслонка до
- ≈ до 1 м²
- Время поворота
- ≤ 70 с
- Защита
- IP54
- 5 Н·м на створку примерно до 1 м²
- Возврат в закрытое за 20 с при снятии питания
- AC/DC 24 В, два переключателя SPDT в комплекте
- От 10 шт — 4 540 ₽ с НДС, от 100 шт — 4 290 ₽
от 10 шт — 4 540 ₽ · от 100 шт — 4 290 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Приточная установка стоит на объекте с резервированием, и клапан свежего воздуха должен закрыться в любом случае — даже когда сеть уже отключена. Под эту задачу и берут LF 24 B: питание AC/DC 24 В от трансформатора или источника бесперебойного питания, класс защиты III, пружина закрывает створку за 20 с. Момент 5 Н·м держит заслонку около 1 м².
Где применяется
- Объекты с источником бесперебойного питания 24 В: заслонка управляема при отключённой сети
- Приточные установки с 24-вольтовой автоматикой на клапане свежего воздуха
- Щиты автоматики на 24 В, где привод питается от той же линии, что контроллер установки
- Объекты, где по проекту на воздуховодах допускается только низковольтная проводка
Что будет без питания
Исчезло 24 В — пружина за 20 с доводит заслонку до закрытого положения.
По паспорту: есть, возврат ≤ 20 с.
Как подобрать и смонтировать
- Считайте линию, а не только привод: паспортная мощность — 5 Вт в движении и 3 Вт на удержании. Трансформатор подбирают по сумме мощностей приводов плеча с запасом на одновременный пуск.
- Падение напряжения: при 24 В оно заметно уже на 30–40 м линии, поэтому сечение кабеля считают по длине плеча. Просадка ниже паспортного минимума увеличивает время хода.
- Класс защиты III: на клапане нет сетевого напряжения, привод можно осматривать и переставлять по оси без отключения силового ввода щита.
- Запас по моменту: 5 Н·м покрывают створку около 1 м²; при расчёте пользуйтесь моментом из паспорта клапана, а не только площадью.

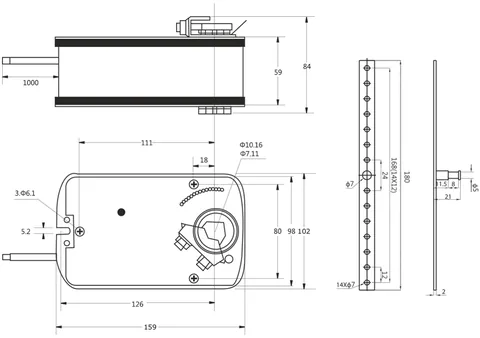

- Хомут садится на круглую ось Ø10…16 мм или квадратную 7×7…11×11 мм, направление возврата выбирается разворотом привода на оси.

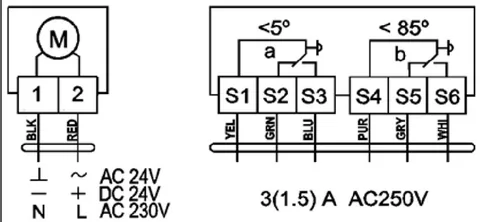

- Два переключателя SPDT 3(1,5) А, 230 В пригодятся для блокировки пуска вентилятора до открытия клапана; сетевое исполнение того же типоразмера — LF 230 B.
Характеристики
Момент и ход
- Крутящий момент
- 5 Н·м
- Время поворота
- ≤ 70 с
- Время возврата
- ≤ 20 с
- Угол поворота
- 5…90°, настройка 5…85° с шагом 5°
- Площадь заслонки (ориентир)
- ≈ до 1 м²
Электрика и управление
- Питание
- AC/DC 24 В
- Мощность работа/удержание
- 5 Вт / 3 Вт
- Управляющий сигнал
- 2-позиционное (открыть/закрыть)
- Без питания
- пружина возвращает заслонку, возврат ≤ 20 с
- Пружина
- есть
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- 1 м
Монтаж и ресурс
- Посадка на ось
- круглая Ø10…16 мм, квадратная 7×7…11×11 мм
- Масса
- < 1,9 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP54
- Класс защиты
- III (низкое напряжение)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
LF24
4Н·м
Нанотек
LF 24 B
5Н·м
По моменту сильнее на 1 Н·м, питание и тип управления те же.
Функциональный аналог LF24: то же питание 24 В, тот же пружинный возврат и два переключателя, момент на 1 Н·м больше. Перед заменой сверьте момент, посадку и нужное безопасное положение. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Можно ли сделать безопасное положение «открыто»?
Направление задаётся при монтаже: привод разворачивают на оси так, чтобы взвод шёл в сторону закрытия или открытия. Схему уточните по паспорту до затяжки хомута.
Чем LF 24 B отличается от LF 24 BS?
Управлением. У LF 24 B две команды, у LF 24 BS плавный сигнал 0–10 В и ход до 120 с. Момент, пружина и посадка на ось одинаковые.
Оплата и доставка
Оплата на выбор: счёт с НДС и закрывающие документы для организаций, по QR-коду, наличными при получении или переводом по реквизитам. Отгрузка транспортными компаниями по России, самовывоз со склада. Гарантия 24 месяца по паспорту производителя.
