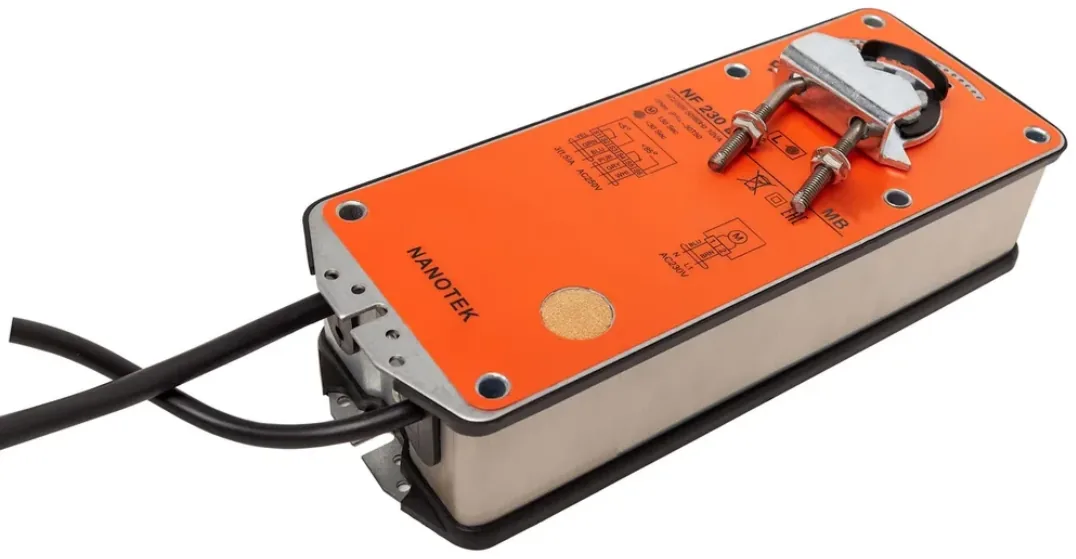

Крупная заслонка до 3 м²: электропривод Нанотек (Nanotek) NF 230 B — 15 Н·м, 220/230 В, с пружиной
Там, где створка большая или уплотнение плотное: 15 нм, сеть 220/230 В. 9 480 ₽ с НДС, скидка от 10 шт.
- Питание
- AC 100…240 В
- Возврат пружиной
- ≤ 25 с
- Управление
- откр/закр
- Заслонка до
- ≈ до 3 м²
- Время поворота
- ≤ 150 с
- Защита
- IP54
- 15 Н·м — створка примерно до 3 м²
- Пружинный возврат за 25 с без напряжения
- AC 100…240 В, два переключателя SPDT
- Масса до 2,6 кг, ресурс 60 000 циклов
от 10 шт — 8 530 ₽ · от 100 шт — 8 050 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Самый мощный пружинный привод воздушной линейки: 15 Н·м, створка примерно до 3 м², диапазон AC 100…240 В. Питание и команда идут по одной сетевой линии, отдельный источник в щите не нужен. Полный ход в рабочую сторону — до 150 с, возврат пружиной — 25 с.
Где применяется
- Клапаны наружного воздуха центральных приточных установок
- Узлы с прямым питанием от щита, где силовая часть и автоматика в одном шкафу
- Отсечные клапаны крупных магистралей, которым нужен момент от 10 Н·м
- Замена привода на действующем клапане с сохранением существующей линии 230 В
Что будет без питания
После снятия питания пружина возвращает створку в исходное положение за 25 с.
По паспорту: есть, возврат ≤ 25 с.
Как подобрать и смонтировать

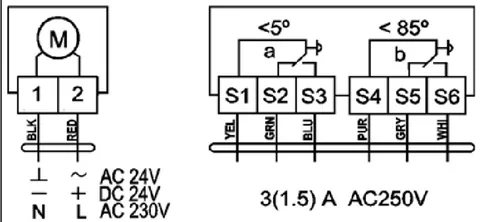

- Раздельные линии: питание привода лучше вести от своего автомата, а команду подавать сухим контактом реле автоматики — так пуск вентилятора и взвод пружины не конфликтуют по цепи.
- Сеть AC 100…240 В без трансформатора, потребление 10 Вт в движении и 3 Вт на удержании — это максимум по линейке, учтите его при расчёте группы приводов на одном автомате.
- Момент 15 Н·м отвечает створке около 3 м² при расчёте 5 Н·м на 1 м². Точную цифру берут из паспорта клапана.

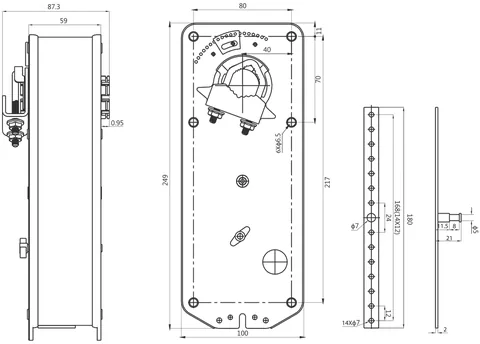

- Ось: круг Ø10…19 мм, квадрат 6×6…15×15 мм. Масса до 2,6 кг — кронштейн клапана должен её держать. Корпус IP54, кабель 1 м.
- Угол 5…85° с шагом 5°, два переключателя SPDT 3(1,5) А, 230 В — на подтверждение положения створки.
Характеристики
Момент и ход
- Крутящий момент
- 15 Н·м
- Время поворота
- ≤ 150 с
- Время возврата
- ≤ 25 с
- Угол поворота
- 5…85° с шагом 5°
- Площадь заслонки (ориентир)
- ≈ до 3 м²
Электрика и управление
- Питание
- AC 100…240 В
- Мощность работа/удержание
- 10 Вт / 3 Вт
- Управляющий сигнал
- 2-позиционное (открыть/закрыть)
- Без питания
- пружина возвращает заслонку, возврат ≤ 25 с
- Пружина
- есть
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- 1 м
Монтаж и ресурс
- Посадка на ось
- круглая Ø10…19 мм, квадратная 6×6…15×15 мм
- Масса
- < 2,6 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP54
- Класс защиты
- II (двойная изоляция)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
SF230A
10Н·м
Нанотек
NF 230 B (15 Н·м)
15Н·м
По моменту сильнее на 5 Н·м, питание и тип управления те же.
По моменту и питанию сопоставим с приводом SF230A — 15 Н·м, 230 В, пружинный возврат. Сверьте ось, угол и время хода: у разных производителей они отличаются. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Почему ход 150 с, а у исполнения на 10 Н·м — 100 с?
Пружина мощнее, и редуктор взводит её дольше. Возврат при этом такой же, до 25 с, потому что его выполняет сама пружина.
Что выбрать: NF на 15 Н·м или реверсивный SM на 16 Н·м?
По моменту они близки, но SM 230 B стоит 5 580 ₽ и просто держит положение, а NF 230 B за 9 480 ₽ закрывает клапан при обесточивании. Решает то, нужно ли безопасное положение.
