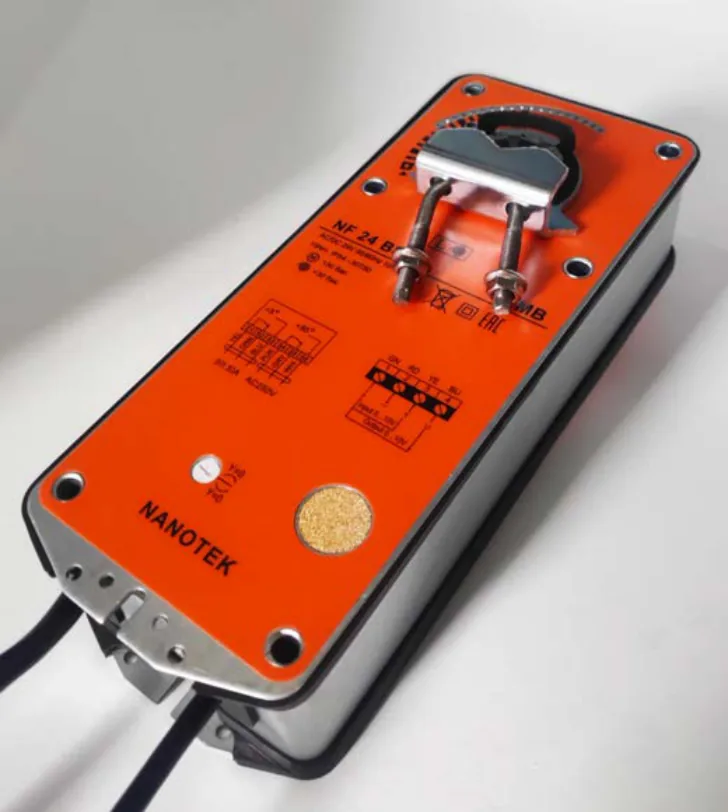

Привод Нанотек (Nanotek) NF 24 BS: 15 Н·м, 24 В, плавное 0…10 В, пружина за 30 с
Крупная заслонка с регулированием расхода: 15 нм и сигнал 0…10 В. Цена 11 690 ₽ с НДС, от 10 шт — 10 520 ₽.
- Питание
- AC/DC 24 В
- Возврат пружиной
- ≤ 30 с
- Управление
- плавное 0…10 В
- Заслонка до
- ≈ до 3 м²
- Время поворота
- ≤ 130 с
- Защита
- IP54
- Плавный сигнал 0(2)…10 В и 0(4)…20 мА
- 15 Н·м — створка примерно до 3 м²
- Возврат пружиной за 30 с без питания
- От 10 шт — 10 520 ₽ с НДС, паспорт в PDF
от 10 шт — 10 520 ₽ · от 100 шт — 9 930 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Самая дорогая и самая гибкая позиция воздушной линейки: 15 Н·м, плавное задание угла сигналом 0–10 В и пружина на случай обесточивания. Створка до 3 м², полный ход до 130 с, возврат до 30 с. Нужен там, где крупную заслонку регулируют непрерывно.
Где применяется
- Смесительные камеры крупных приточных установок с регулированием доли наружного воздуха
- Байпас теплоутилизатора на больших расходах
- Заслонки систем с переменным расходом, где задание приходит от контроллера
- Узлы поддержания давления в воздуховоде по датчику
Что будет без питания
Питание снято — заданный угол сбрасывается, пружина закрывает заслонку за 30 с.
По паспорту: есть, возврат ≤ 30 с.
Как подобрать и смонтировать

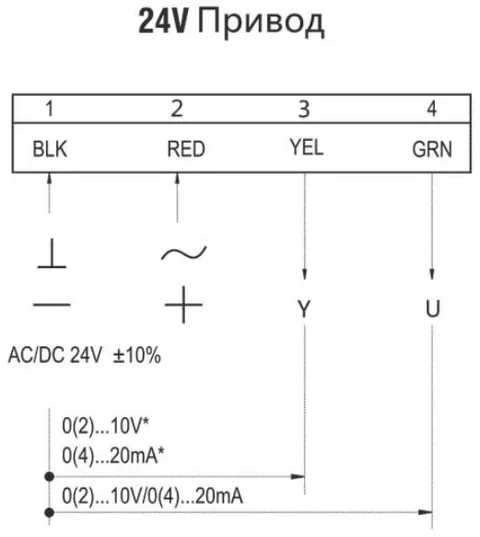

- Задайте диапазон сигнала: 0–10 В, 2–10 В, 0–20 мА или 4–20 мА, и выставьте такой же в контроллере.
- Момент 15 Н·м — створка около 3 м². При плавном регулировании запас важнее: привод часто стоит в промежуточных положениях.
- Время реакции: ход до 130 с. Постоянную времени регулятора подбирайте под эту скорость, иначе контур пойдёт в автоколебания.

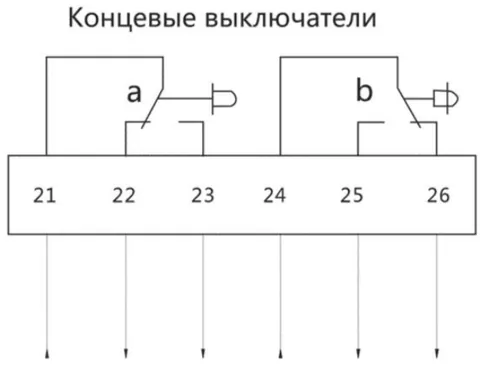

- Посадка Ø10–19 мм или 6×6–15×15 мм, питание 10 ВА, два переключателя SPDT для сигнализации крайних положений.
Характеристики
Момент и ход
- Крутящий момент
- 15 Н·м
- Время поворота
- ≤ 130 с
- Время возврата
- ≤ 30 с
- Угол поворота
- 5…90°, настройка 5…85° с шагом 5°
- Площадь заслонки (ориентир)
- ≈ до 3 м²
Электрика и управление
- Питание
- AC/DC 24 В
- Мощность работа/удержание
- 10 Вт / 3 Вт
- Управляющий сигнал
- плавное 0(2)…10 В / 0(4)…20 мА
- Без питания
- пружина возвращает заслонку, возврат ≤ 30 с
- Пружина
- есть
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- 1 м
Монтаж и ресурс

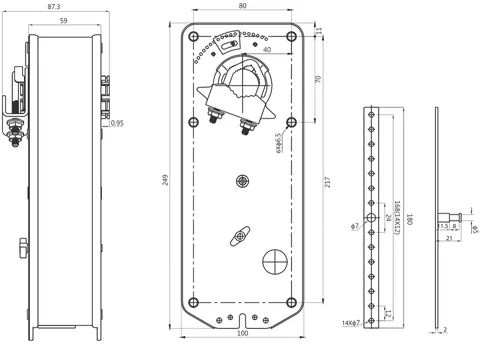

- Посадка на ось
- круглая Ø10…19 мм, квадратная 6×6…15×15 мм
- Масса
- < 2,6 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP54
- Класс защиты
- III (низкое напряжение)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
NF24A-SR
10Н·м
Нанотек
NF 24 BS
15Н·м
По моменту сильнее на 5 Н·м, питание и тип управления те же.
По параметрам это привод NF24A-SR: 15 Н·м, 24 В, вход 0–10 В, пружина. Сверьте момент, тип сигнала, посадку и время возврата — здесь оно 30 с. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Почему возврат 30 с, а не 25 с, как у NF 24 B?
Так записано в паспорте пропорционального исполнения: пружина работает через другой узел управления. Разницу в 5 с учитывайте, если время закрытия задано проектом.
Сколько будет стоить партия 20 штук?
От 10 шт цена 10 520 ₽ за штуку, от 100 шт — 9 930 ₽. Счёт с НДС выставляем организациям, срок отгрузки подтверждает менеджер.
Оплата и доставка
Оплата на выбор: счёт с НДС и закрывающие документы для организаций, по QR-коду, наличными при получении или переводом по реквизитам. Отгрузка транспортными компаниями по России, самовывоз со склада. Гарантия 24 месяца по паспорту производителя.
