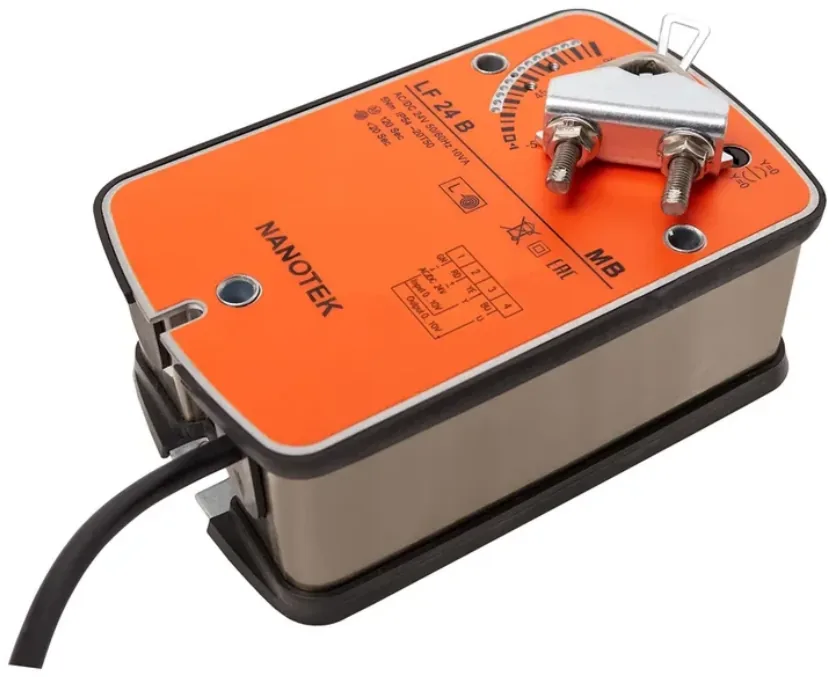

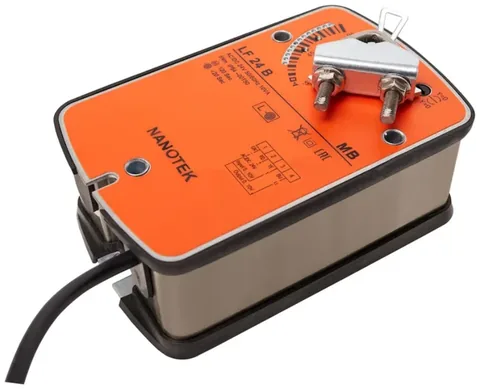

Привод LF 24 BS без переключателей от Нанотек (Nanotek): 5 Н·м, пружина, сигнал 0…10 В, 24 В
Для серийной комплектации установок, где положение снимает не привод: 5 нм за 9 090 ₽ с НДС.
- Питание
- AC/DC 24 В
- Возврат пружиной
- ≤ 20 с
- Управление
- плавное 0…10 В
- Заслонка до
- ≈ до 1 м²
- Время поворота
- ≤ 120 с
- Защита
- IP54
- Плавное 0(2)…10 В без переключателей SPDT
- 5 Н·м, створка примерно до 1 м²
- Возврат пружиной за 20 с при потере питания
- На 520 ₽ дешевле исполнения с SPDT
от 10 шт — 8 180 ₽ · от 100 шт — 7 720 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Тот же пропорциональный привод на 5 Н·м, но без двух вспомогательных переключателей — и цена ниже на 520 ₽. Берут, когда положение створки контролирует сам регулятор и дискретные сигналы в щит не нужны. Пружина и возврат за 20 с остаются.
Где применяется
- Приточные установки, где обратную связь по заслонке даёт контроллер, а не концевик
- Простые контуры регулирования расхода с одним задатчиком
- Щиты, в которых клеммы под сигналы «открыт/закрыт» не разведены
- Серийная комплектация установок, когда экономия на каждой позиции идёт в смету
Что будет без питания
При потере питания пружина закрывает заслонку за 20 с, но сигнала о закрытии привод не выдаёт.
По паспорту: есть, возврат ≤ 20 с.
Как подобрать и смонтировать
- Сначала проверьте схему щита: нужны ли сигналы крайних положений. Если нужны — берите базовый LF 24 BS с двумя SPDT.

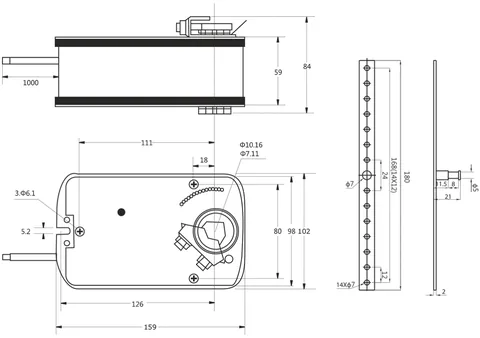

- Момент и посадка не меняются: 5 Н·м, круг Ø10…16 мм, квадрат 7×7…11×11 мм, створка около 1 м².
- Управление 0(2)–10 В или 0(4)–20 мА, полный ход до 120 с, возврат под пружиной до 20 с.

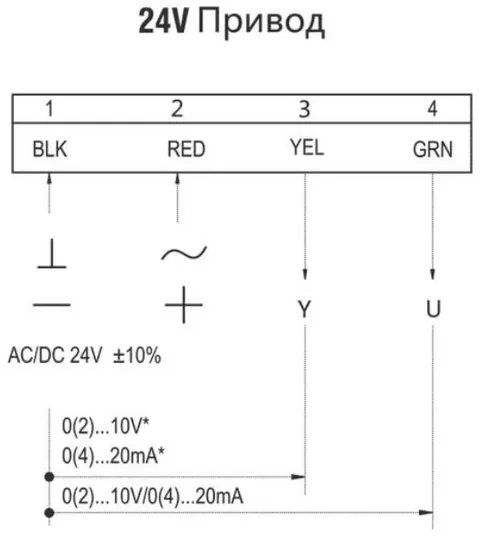

- Питание AC/DC 24 В, паспортная мощность 5 Вт в движении и 3 Вт на удержании, кабель 1 м выведен из корпуса, степень защиты IP54.
Характеристики
Момент и ход
- Крутящий момент
- 5 Н·м
- Время поворота
- ≤ 120 с
- Время возврата
- ≤ 20 с
- Угол поворота
- 5…90°, настройка 5…85° с шагом 5°
- Площадь заслонки (ориентир)
- ≈ до 1 м²
Электрика и управление
- Питание
- AC/DC 24 В
- Мощность работа/удержание
- 5 Вт / 3 Вт
- Управляющий сигнал
- плавное 0(2)…10 В / 0(4)…20 мА
- Без питания
- пружина возвращает заслонку, возврат ≤ 20 с
- Пружина
- есть
- Доп. переключатели
- нет
- Кабель
- 1 м
Монтаж и ресурс
- Посадка на ось
- круглая Ø10…16 мм, квадратная 7×7…11×11 мм
- Масса
- < 1,9 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP54
- Класс защиты
- III (низкое напряжение)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
LF24-SR
4Н·м
Нанотек
LF 24 BS без переключателей
5Н·м
По моменту сильнее на 1 Н·м, питание и тип управления те же.
Замещает LF24-SR в варианте без вспомогательных контактов. Сверьте момент, входной сигнал, питание и размер оси — остальное совпадает. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Можно ли добавить переключатели позже?
Нет, исполнение задаётся на производстве. Если сигнал положения нужен, заказывайте базовый LF 24 BS за 9 610 ₽.
Почему разница в цене всего 520 ₽?
Отличаются только два вспомогательных переключателя: 9 090 ₽ против 9 610 ₽ у базового исполнения. Механика, пружина, момент и вход 0–10 В одинаковые, поэтому и разница небольшая. Срок отгрузки подтверждает менеджер.
