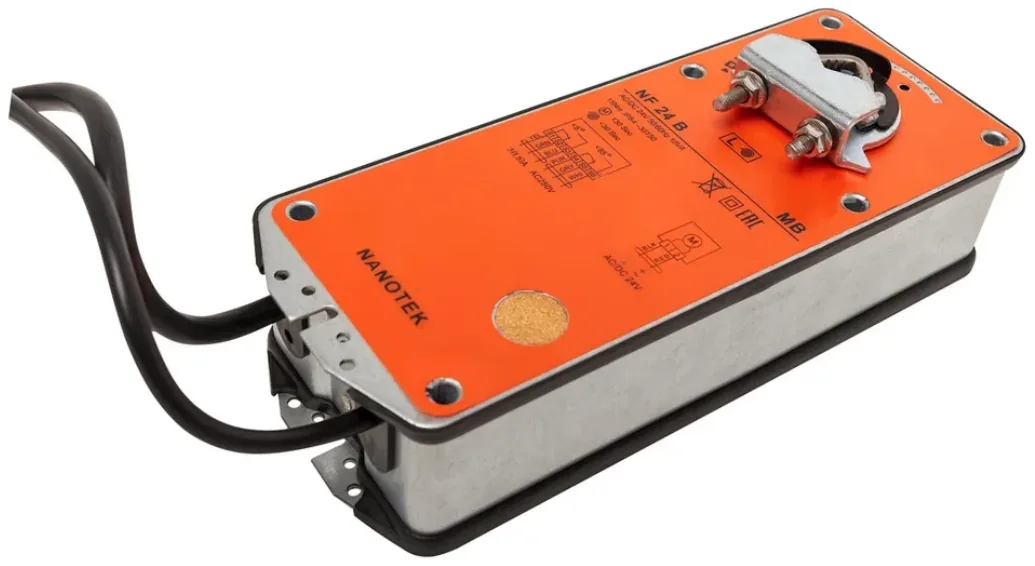

Привод Нанотек (Nanotek) NF 24 B: 15 Н·м, AC/DC 24 В, возвратная пружина, до 3 м²
Для низковольтных щитов на крупных заслонках: 15 нм, возврат за 25 с. 9 480 ₽ с НДС, от 10 шт — 8 530 ₽.
- Питание
- AC/DC 24 В
- Возврат пружиной
- ≤ 25 с
- Управление
- откр/закр
- Заслонка до
- ≈ до 3 м²
- Время поворота
- ≤ 150 с
- Защита
- IP54
- 15 Н·м на створку примерно до 3 м²
- Без питания пружина закрывает клапан за 25 с
- AC/DC 24 В, ось Ø10…19 мм, IP54
- От 10 шт — 8 530 ₽ с НДС, от 100 шт — 8 050 ₽
от 10 шт — 8 530 ₽ · от 100 шт — 8 050 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Клапан большой — около 3 м², — а щит объекта выдаёт на исполнительные устройства только 24 В: здесь и нужен NF 24 B на 15 Н·м. Это самая мощная позиция линейки по потреблению, 10 Вт в движении, поэтому трансформатор считают отдельно. Класс защиты III, пружина возвращает створку за 25 с, ход в рабочую сторону — до 150 с.
Где применяется
- Щиты автоматики на 24 В с группой мощных приводов на одном трансформаторе
- Объекты с источником бесперебойного питания, где клапан должен закрыться после пропажи сети
- Крупные приточные установки с низковольтной автоматикой
- Проекты, ограничивающие напряжение на исполнительных устройствах воздуховодов
Что будет без питания
Питание пропало — пружина уводит заслонку в безопасное положение за 25 с.
По паспорту: есть, возврат ≤ 25 с.
Как подобрать и смонтировать
- Расчёт трансформатора: 10 Вт в движении и 3 Вт на удержании по паспорту. Для группы приводов складывают мощности движения — взвод пружины идёт одновременно с пуском установки.
- Просадка на линии: 10 Вт при 24 В дают ток заметно выше, чем у младших типоразмеров, поэтому сечение кабеля считают по падению напряжения на всём плече.
- Класс защиты III позволяет обслуживать клапан без отключения силового ввода — на приводе нет сетевого напряжения.

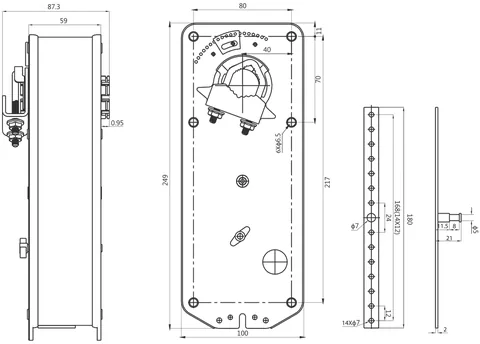

- Момент 15 Н·м — около 3 м² по правилу 5 Н·м на 1 м². Посадка: круг Ø10…19 мм, квадрат 6×6…15×15 мм, масса до 2,6 кг, корпус IP54.

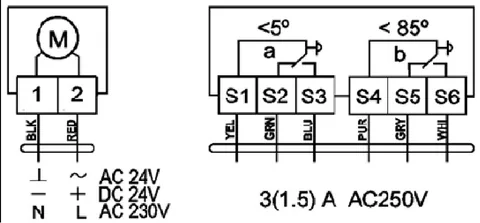

- Угол настраивается 5…85° с шагом 5°, два переключателя SPDT 3(1,5) А, 230 В выводят крайние положения.
Характеристики
Момент и ход
- Крутящий момент
- 15 Н·м
- Время поворота
- ≤ 150 с
- Время возврата
- ≤ 25 с
- Угол поворота
- 5…85° с шагом 5°
- Площадь заслонки (ориентир)
- ≈ до 3 м²
Электрика и управление
- Питание
- AC/DC 24 В
- Мощность работа/удержание
- 10 Вт / 3 Вт
- Управляющий сигнал
- 2-позиционное (открыть/закрыть)
- Без питания
- пружина возвращает заслонку, возврат ≤ 25 с
- Пружина
- есть
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- 1 м
Монтаж и ресурс
- Посадка на ось
- круглая Ø10…19 мм, квадратная 6×6…15×15 мм
- Масса
- < 2,6 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP54
- Класс защиты
- III (низкое напряжение)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
SF24A
10Н·м
Нанотек
NF 24 B (15 Н·м)
15Н·м
По моменту сильнее на 5 Н·м, питание и тип управления те же.
Сопоставим с приводом SF24A по моменту 15 Н·м, питанию 24 В и наличию пружины. Перед заменой сверьте посадку, диапазон угла и время возврата. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Какая посадка на ось у NF 24 B на 15 Н·м?
По паспорту круглая Ø10–19 мм или квадратная 6×6–15×15 мм. Диапазон Ø10–16 мм, который иногда попадается в описаниях, относится к серии LF.
Нужны ли два привода на заслонку 4 м²?
По расчёту 5 Н·м на 1 м² потребуется около 20 Н·м, одного привода мало. Схему с двумя приводами на одной оси согласуйте с изготовителем клапана.
Оплата и доставка
Оплата на выбор: счёт с НДС и закрывающие документы для организаций, по QR-коду, наличными при получении или переводом по реквизитам. Отгрузка транспортными компаниями по России, самовывоз со склада. Гарантия 24 месяца по паспорту производителя.
Условия оплаты и доставки · Для организаций · Гарантия и возврат · Запросить счёт
