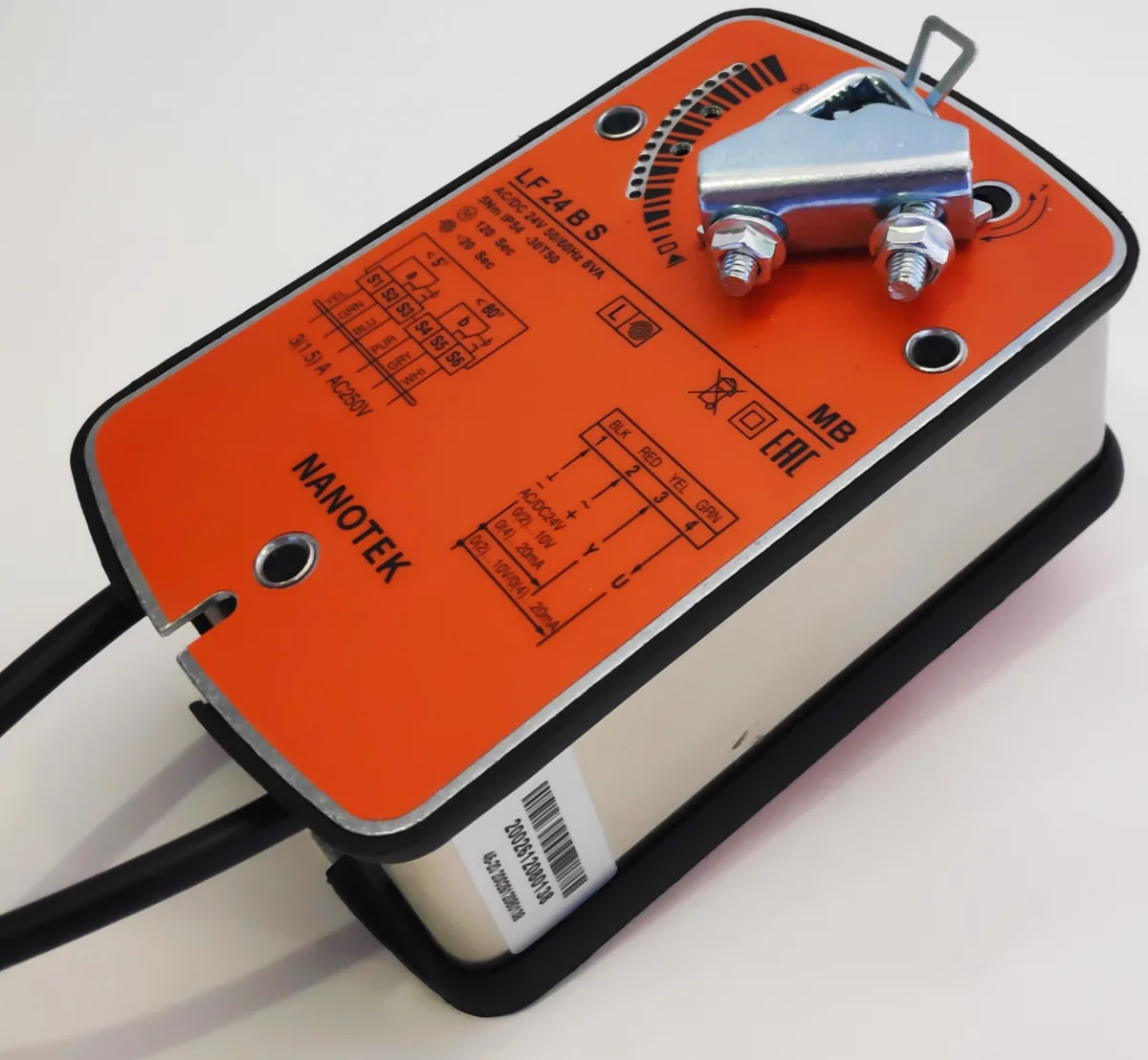

Привод Нанотек (Nanotek) LF 24 BS — 5 Н·м, 24 В, плавное 0…10 В с возвратной пружиной
Модулируемый сервопривод заслонки для приточки с регулированием расхода: 5 нм, 9 610 ₽ с НДС.
- Питание
- AC/DC 24 В
- Возврат пружиной
- ≤ 20 с
- Управление
- плавное 0…10 В
- Заслонка до
- ≈ до 1 м²
- Время поворота
- ≤ 120 с
- Защита
- IP54
- Сигнал 0(2)…10 В или 0(4)…20 мА
- 5 Н·м — створка примерно до 1 м²
- Пружина закрывает клапан за 20 с без питания
- От 10 шт — 8 650 ₽ с НДС, паспорт производителя
от 10 шт — 8 650 ₽ · от 100 шт — 8 170 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Пропорциональная версия LF: контроллер задаёт угол сигналом 0(2)–10 В или 0(4)–20 мА, привод отрабатывает задание за время до 120 с. Пружина при этом остаётся — питание пропало, заслонка закрылась за 20 с. Момент 5 Н·м, створка примерно до 1 м².
Где применяется
- Смесительные узлы приток-рециркуляция, где нужна доля расхода, а не крайняя позиция
- Поддержание температуры смеси по датчику: контроллер плавно добавляет наружный воздух
- Байпас роторного или пластинчатого теплоутилизатора
- Системы с переменным расходом, где створка отслеживает задание от датчика давления
Что будет без питания
Сигнал и питание сняты — пружина закрывает заслонку за 20 с независимо от заданного угла.
По паспорту: есть, возврат ≤ 20 с.
Как подобрать и смонтировать

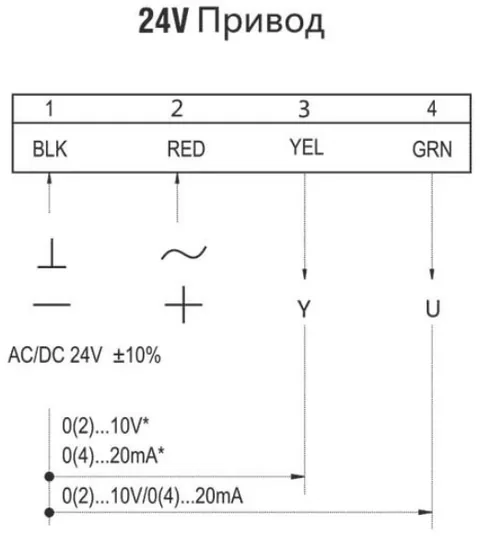

- Сигнал: 0–10 В, 2–10 В либо ток 0–20 мА и 4–20 мА. Выберите диапазон на приводе и задайте такой же в контроллере.
- Момент 5 Н·м — створка около 1 м². Плавное управление не снижает требований к моменту, расчёт тот же: 5 Н·м на 1 м².
- Питание и сигнал — одна низковольтная линия 24 В. Паспортная мощность 5 Вт в движении и 3 Вт на удержании; трансформатор подбирают по сумме приводов плеча.

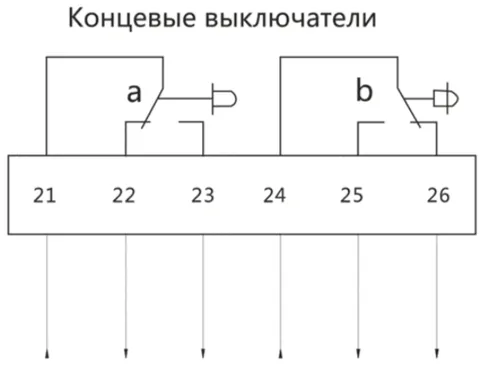

- Посадка Ø10…16 мм или 7×7…11×11 мм, два переключателя SPDT для сигнализации. Полный ход до 120 с учитывайте в настройках регулятора.
Характеристики
Момент и ход
- Крутящий момент
- 5 Н·м
- Время поворота
- ≤ 120 с
- Время возврата
- ≤ 20 с
- Угол поворота
- 5…90°, настройка 5…85° с шагом 5°
- Площадь заслонки (ориентир)
- ≈ до 1 м²
Электрика и управление
- Питание
- AC/DC 24 В
- Мощность работа/удержание
- 5 Вт / 3 Вт
- Управляющий сигнал
- плавное 0(2)…10 В / 0(4)…20 мА
- Без питания
- пружина возвращает заслонку, возврат ≤ 20 с
- Пружина
- есть
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- 1 м
Монтаж и ресурс

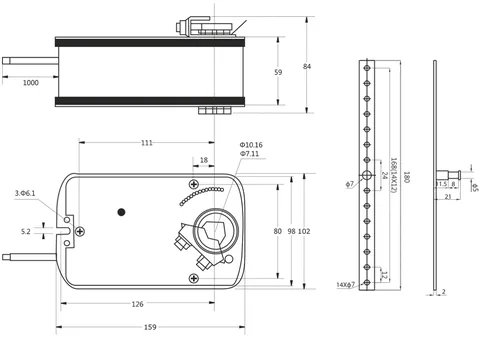

- Посадка на ось
- круглая Ø10…16 мм, квадратная 7×7…11×11 мм
- Масса
- < 1,9 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP54
- Класс защиты
- III (низкое напряжение)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
LF24-SR
4Н·м
Нанотек
LF 24 BS
5Н·м
По моменту сильнее на 1 Н·м, питание и тип управления те же.
Соответствует по параметрам приводу с кодом LF24-SR: 24 В, вход 0–10 В, пружинный возврат. Сверьте момент, тип входного сигнала и диапазон оси. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Есть ли аналоговый сигнал обратной связи по положению?
В паспорте указаны только два переключателя SPDT — они дают дискретные сигналы крайних положений. Выхода 2–10 В в характеристиках нет, при необходимости уточните исполнение у менеджера.
Почему ход 120 с, а не 70 с, как у LF 24 B?
Пропорциональный привод двигается медленнее, чтобы отрабатывать малые приращения угла. На возврат под пружиной это не влияет — те же 20 с.
