Приводы клапанов дымоудаления Нанотек (Nanotek) BLE и BE: 7–40 Н·м, реверсивные

BLE — лёгкая часть раздела: 7 и 15 Н·м, компактный корпус, ход 30–45 с, цена 4 610–5 050 ₽. BE — тяжёлая: 30 Н·м за 9 480 ₽ и 40 Н·м за 10 480 ₽, ход до 115 с, переходники оси 8×8 и 10×10 мм, паспортная площадь заслонки до 4 м². Пружины нет ни у BLE, ни у BE, поэтому время возврата в характеристиках отсутствует — створка возвращается обратной командой.

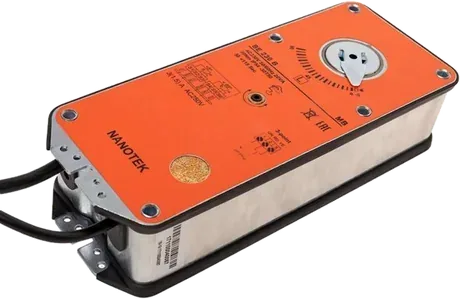

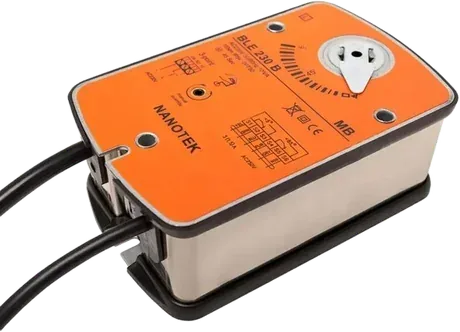

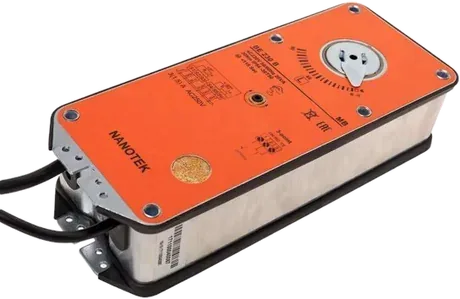

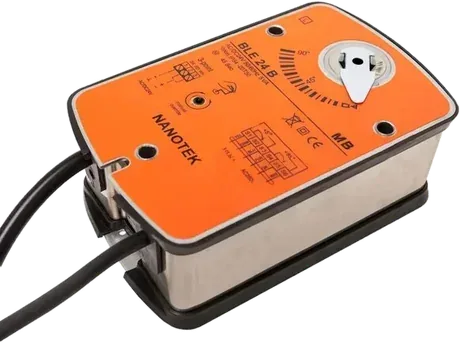

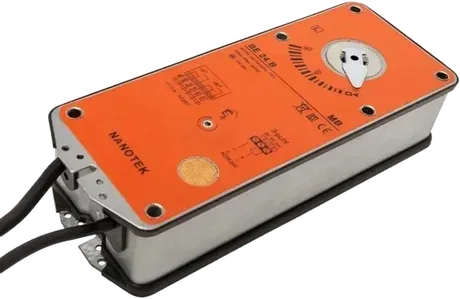

В разделе 8 реверсивных приводов для клапанов дымоудаления: BLE 230 B 7.0 и BLE 24 B 7.0 (7 Н·м), BLE 230 B и BLE 24 B на 15 Н·м, а также BE 230 B и BE 24 B на 30 и 40 Н·м. Цены — от 4 610 ₽ за младший BLE до 10 480 ₽ за BE на 40 Н·м, все с НДС.

Задача такого привода обратная пружинному. Клапан дымоудаления в дежурном режиме закрыт; при пожаре система подаёт напряжение, привод разворачивает створку и удерживает её открытой, пока идёт дымоудаление. Обратный ход тоже делает двигатель — командой на второй вход. Отсюда места установки: клапан на шахте дымоудаления, клапан дымоприёмного устройства в коридоре, клапан подпора воздуха в лестничную клетку или тамбур-шлюз, отсечной узел системы противодымной вентиляции.

На что смотреть в плитке. Момент — 7, 15, 30 или 40 Н·м; для BLE площадь створки считаем по ориентиру 5 Н·м на 1 м², у BE производитель указал в паспорте до 4 м². Время хода отличается втрое: 30 с у младших BLE, до 45 с у BLE 15 Н·м и до 115 с у BE — проектная задержка запуска вентилятора считается по этой цифре. Питание 24 или 230 В, управление 2- и 3-позиционное, защита IP54, температура от −20 до +50 °C, а у BLE на 7 Н·м от −30 °C, ресурс 60 000 циклов. Ось — квадрат 12×12 мм, у BE есть переходники на 8×8 и 10×10 мм.

В комплекте привод с кабелем 1 м, ключ ручного управления и паспорт производителя со схемой подключения и габаритным чертежом. Два встроенных переключателя SPDT 3(1,5) А, 230 В дают сигналы конечных положений в систему противопожарной автоматики. Гарантия 24 месяца по паспорту производителя, декларации и сертификаты высылаем по запросу.

Чтобы получить цену, пришлите перечень клапанов с размерами створок и напряжением линии либо файл спецификации: подберём модели, посчитаем партию (от 10 шт −10 %, от 100 шт −15 %) и выставим счёт с НДС. Срок отгрузки подтверждает менеджер.
