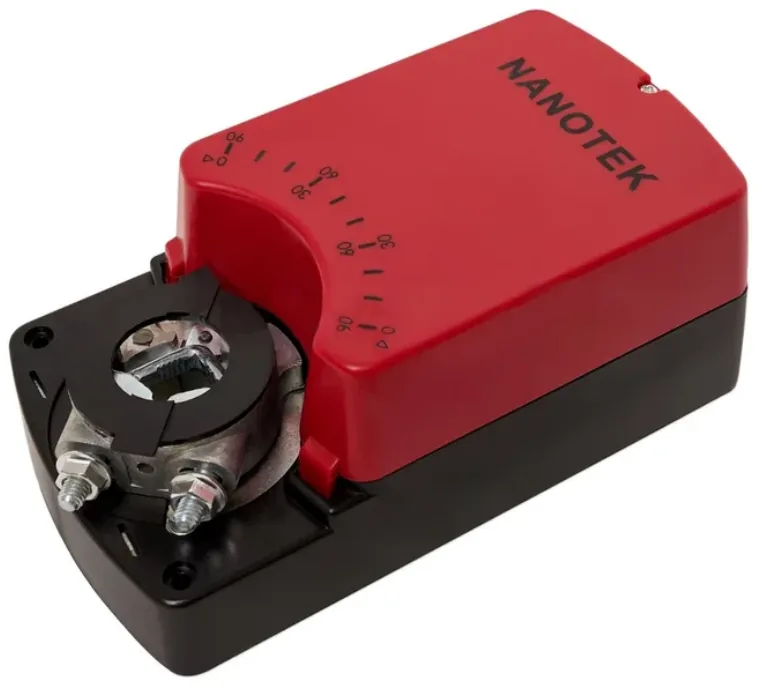

Нанотек (Nanotek) NM 24 B: 8 Н·м, AC/DC 24 В, реверсивный привод заслонки
Электропривод вентиляции на 8 нм для створки до 1,6 м², линия 24 В. 5 060 ₽ с НДС, от 10 шт — 4 560 ₽.
- Питание
- AC/DC 24 В
- Пружина
- нет, реверс
- Управление
- 2- и 3-поз.
- Заслонка до
- ≈ до 1,6 м²
- Время поворота
- < 55 с
- Защита
- IP44
- 8 Н·м на створку примерно до 1,6 м²
- Без питания положение не меняется
- AC/DC 24 В, 3-позиционное управление
- От 10 шт — 4 560 ₽ с НДС, от 100 шт — 4 300 ₽
от 10 шт — 4 560 ₽ · от 100 шт — 4 300 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Приточно-вытяжной агрегат управляется контроллером на 24 В, и крупная заслонка должна ходить от того же напряжения, что и вся автоматика, — это задача для NM 24 B. Питание AC/DC 24 В, класс защиты III, момент 8 Н·м на створку около 1,6 м². Пружины внутри нет: заслонка остаётся в заданном положении, когда напряжение пропадает.
Где применяется
- Щиты автоматики на 24 В: привод получает питание от того же источника, что контроллер установки
- Объекты с источником бесперебойного питания, где заслонку нужно переставить и после отключения сети
- Крупные зональные заслонки в системах с 24-вольтовой автоматикой
- Технологические линии, на которых 230 В на исполнительных механизмах не допускается
Что будет без питания
Без питания привод не двигается: заслонка остаётся там, где её застало отключение.
По паспорту: нет (реверсивный, удерживает положение).
Как подобрать и смонтировать
- Совместимость со щитом: привод подключают к той же линии 24 В, с которой работают датчики и контроллер, поэтому отдельная силовая цепь на клапан не нужна.
- Потребление 4,5 Вт при ходе и 0,5 Вт при удержании; трансформатор считайте по сумме приводов линии, а не по одному.
- При 24 В длинное плечо даёт просадку: на линиях в несколько десятков метров сечение выбирают по падению напряжения.
- Момент считайте от площади створки (5 Н·м на 1 м²) и уточняйте по паспорту клапана: 8 Н·м — это около 1,6 м².

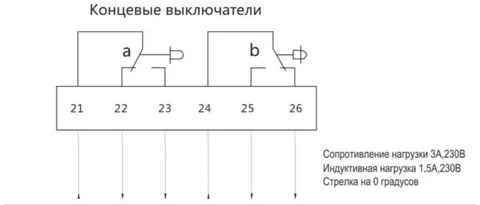

- Посадка Ø10…20 мм круглая, 10×10…16×16 мм квадратная, рабочий угол 0…90° при механическом 93°. Кабель не выведен, клеммы под винт, два SPDT 3(1,5) А в щит.
Характеристики
Момент и ход
- Крутящий момент
- 8 Н·м
- Время поворота
- < 55 с
- Угол поворота
- 0…90° (93° механически)
- Площадь заслонки (ориентир)
- ≈ до 1,6 м²
Электрика и управление
- Питание
- AC/DC 24 В
- Мощность работа/удержание
- 4,5 Вт / 0,5 Вт
- Управляющий сигнал
- 2- и 3-позиционное
- Без питания
- остаётся в положении (реверсивный)
- Пружина
- нет
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- нет, клеммы под винт

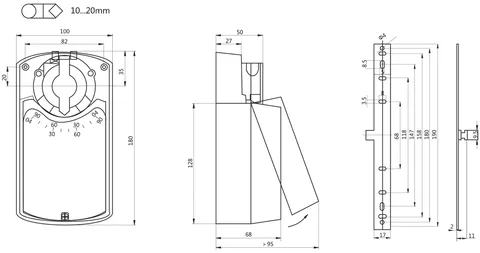

Монтаж и ресурс
- Посадка на ось
- круглая Ø10…20 мм, квадратная 10×10…16×16 мм
- Масса
- < 1,3 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP44
- Класс защиты
- III (низкое напряжение)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
NM24A
10Н·м
Нанотек
NM 24 B
8Н·м
По моменту меньше на 2 Н·м — сверьте с площадью заслонки по данным изготовителя клапана.
Функционально совпадает с NM24A — 24 В, трёхпозиционное управление, без пружины. Разница в моменте (8 против 10 Н·м) закрывается расчётом по площади створки. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы

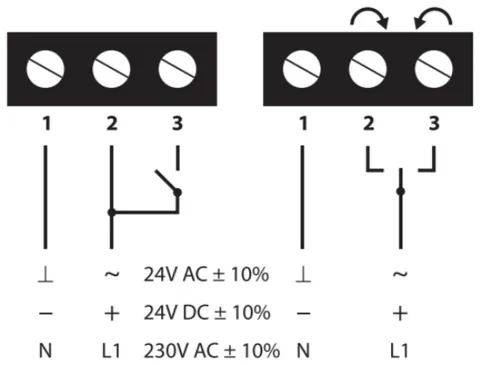

Как подключить трёхпозиционное управление на 24 В?
Общий провод плюс два управляющих: один сигнал вращает в сторону открытия, второй — в сторону закрытия. Схема и нумерация клемм есть в паспорте на 2 страницы.
Чем NM 24 B отличается от NF 24 B?
Пружиной. NM удерживает положение при обесточивании, NF возвращает заслонку в исходное за 25 с и стоит дороже, а в рабочую сторону идёт медленнее.
Оплата и доставка
Оплата на выбор: счёт с НДС и закрывающие документы для организаций, по QR-коду, наличными при получении или переводом по реквизитам. Отгрузка транспортными компаниями по России, самовывоз со склада. Гарантия 24 месяца по паспорту производителя.
Условия оплаты и доставки · Для организаций · Гарантия и возврат · Запросить счёт
