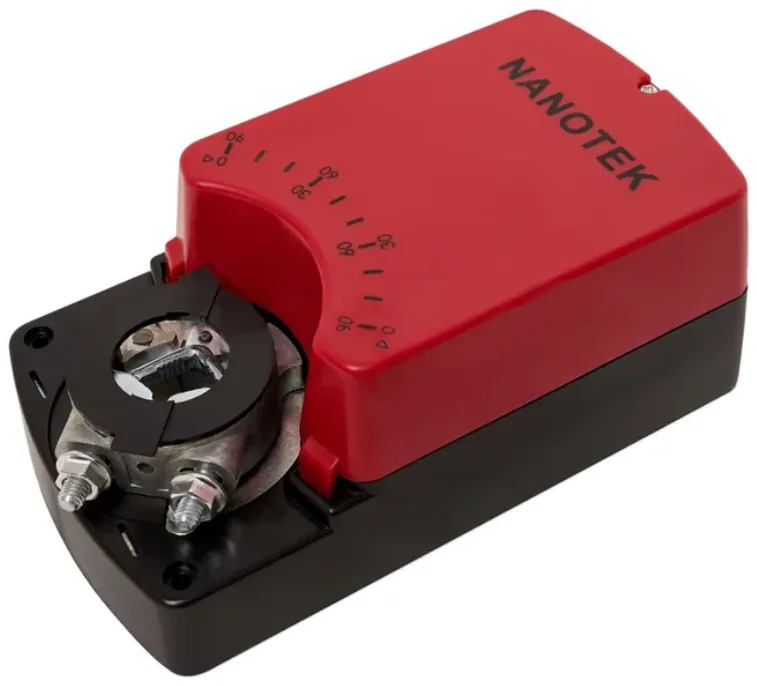

Привод Нанотек (Nanotek) SM 24 BS: 16 Н·м, 24 В, плавное 0…10 В, реверсивный
Модулируемый сервопривод крупной заслонки: 16 нм и сигнал 0…10 В. Цена 6 880 ₽ с НДС, от 10 шт — 6 190 ₽.
- Питание
- AC/DC 24 В
- Пружина
- нет, реверс
- Управление
- плавное 0…10 В
- Заслонка до
- ≈ до 3,2 м²
- Время поворота
- < 100 с
- Защита
- IP44
- Плавный сигнал 0(2)…10 В и 0(4)…20 мА
- 16 Н·м — створка примерно до 3,2 м²
- Реверсивный: положение держится без питания
- От 10 шт — 6 190 ₽ с НДС, счёт с НДС
от 10 шт — 6 190 ₽ · от 100 шт — 5 840 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Единственный реверсивный привод Нанотек с плавным управлением: контроллер задаёт угол сигналом 0(2)–10 В или 0(4)–20 мА, привод отрабатывает его и удерживает без пружины. Момент 16 Н·м — створка около 3,2 м². Заметно дешевле пропорционального привода с пружиной.
Где применяется
- Регулирование расхода на крупных заслонках по датчику давления или температуры
- Смесительные узлы, где нужна точная доля наружного воздуха без функции закрытия при аварии
- Системы с переменным расходом воздуха на больших сечениях воздуховодов
- Технологические процессы с непрерывным изменением положения створки
Что будет без питания
Питание или сигнал пропали — привод останавливается, заслонка остаётся в последнем положении.
По паспорту: нет (реверсивный, удерживает положение).
Как подобрать и смонтировать

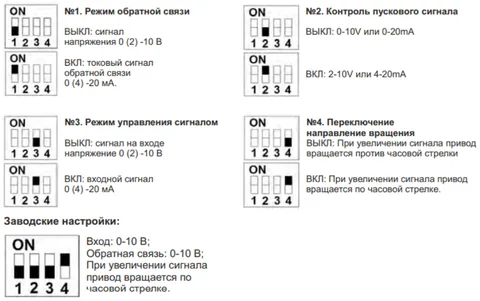

- Выберите диапазон входного сигнала на приводе и совместите его с выходом контроллера: 0–10 В, 2–10 В, 0–20 мА или 4–20 мА.
- Момент 16 Н·м покрывает створку около 3,2 м² по расчёту 5 Н·м на 1 м²; уточните момент у изготовителя клапана.
- Полный ход до 100 с — при настройке регулятора задайте выдержку не меньше этого времени.

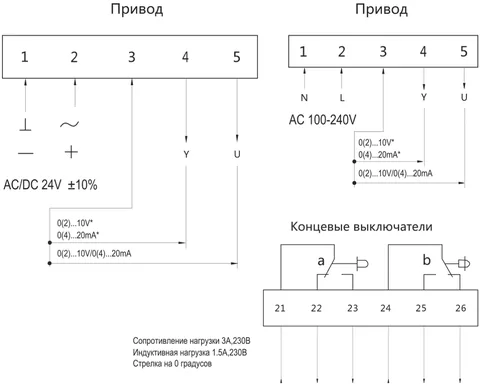

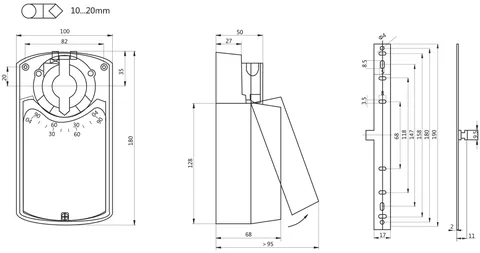

- Ось Ø10–20 мм или 10×10–16×16 мм, защита IP44, два переключателя SPDT для сигнализации, подключение на винтовые клеммы.
Характеристики
Момент и ход
- Крутящий момент
- 16 Н·м
- Время поворота
- < 100 с
- Угол поворота
- 0…90° (95° механически)
- Площадь заслонки (ориентир)
- ≈ до 3,2 м²
Электрика и управление
- Питание
- AC/DC 24 В
- Мощность работа/удержание
- 4,5 Вт / 0,5 Вт
- Управляющий сигнал
- плавное 0(2)…10 В / 0(4)…20 мА
- Без питания
- остаётся в положении (реверсивный)
- Пружина
- нет
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- нет, клеммы под винт
Монтаж и ресурс
- Посадка на ось
- круглая Ø10…20 мм, квадратная 10×10…16×16 мм
- Масса
- < 1,3 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP44
- Класс защиты
- III (низкое напряжение)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
SM24A-SR
20Н·м
Нанотек
SM 24 BS
16Н·м
По моменту меньше на 4 Н·м — сверьте с площадью заслонки по данным изготовителя клапана.
Соответствует по параметрам приводу SM24A-SR: 24 В, вход 0–10 В, без пружины. Разница в моменте — 16 Н·м против 20 Н·м, её нужно проверить расчётом. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Что произойдёт, если сигнал 0–10 В оборвётся, а питание останется?
Привод отработает нулевое задание и уйдёт в начало диапазона. Чтобы отличить обрыв от команды «закрыто», используйте диапазон 2–10 В.
Сколько стоит SM 24 BS партией?
Розница 6 880 ₽ с НДС, от 10 шт — 6 190 ₽, от 100 шт — 5 840 ₽. Счёт выставляем организациям, срок отгрузки подтверждает менеджер.
Оплата и доставка
Оплата на выбор: счёт с НДС и закрывающие документы для организаций, по QR-коду, наличными при получении или переводом по реквизитам. Отгрузка транспортными компаниями по России, самовывоз со склада. Гарантия 24 месяца по паспорту производителя.
