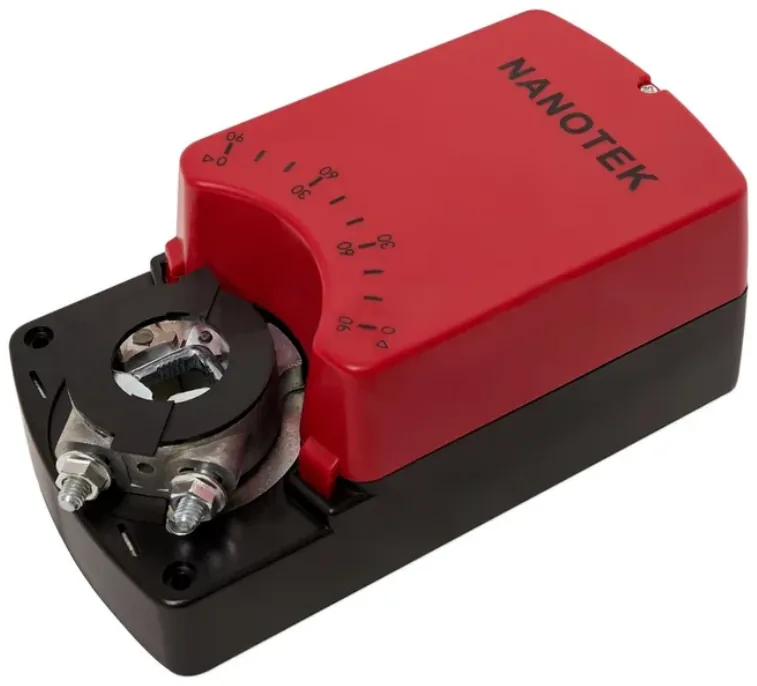

16 Н·м без возвратной пружины: привод Нанотек (Nanotek) SM 24 B на AC/DC 24 В
Для больших заслонок вентиляции на низковольтной линии: 16 нм, до 3,2 м². 5 580 ₽ с НДС, от 10 шт — 5 020 ₽.
- Питание
- AC/DC 24 В
- Пружина
- нет, реверс
- Управление
- 2- и 3-поз.
- Заслонка до
- ≈ до 3,2 м²
- Время поворота
- < 100 с
- Защита
- IP44
- 16 Н·м на створку примерно до 3,2 м²
- Без питания створка остаётся на месте

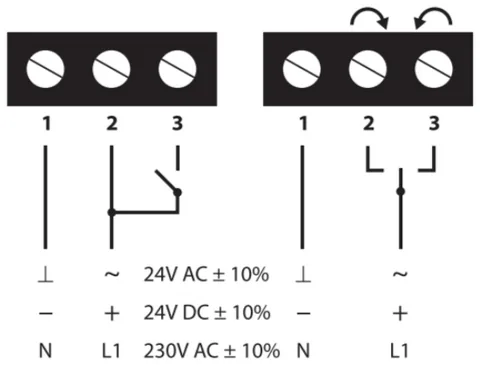

- AC/DC 24 В, 2- и 3-позиционное управление
- Клеммы под винт, IP44, 60 000 циклов
от 10 шт — 5 020 ₽ · от 100 шт — 4 740 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Промышленная установка, где на исполнительные механизмы по проекту подают только 24 В, а заслонка большая — 16 Н·м на створку около 3,2 м². SM 24 B закрывает эту задачу: питание AC/DC 24 В, класс защиты III, удержание положения без пружины. Полный ход до 100 с, в покое привод берёт 0,5 Вт и линию почти не нагружает.
Где применяется
- Большие заслонки на объектах, где вся автоматика вентиляции собрана на 24 В
- Линии с источником бесперебойного питания: при пропаже сети заслонка управляема от аккумулятора
- Промышленные установки с ограничением по напряжению на исполнительных механизмах
- Крупные клапаны смешения, положение которых меняется по трёхпозиционному сигналу
Что будет без питания
При потере 24 В движение прекращается, а угол заслонки сохраняется до следующей команды.
По паспорту: нет (реверсивный, удерживает положение).
Как подобрать и смонтировать
- Трансформатор берите с расчётом на одновременный пуск: паспортная мощность — 4,5 Вт в движении и 0,5 Вт на удержании, но крупные заслонки чаще идут группой по команде щита.
- Чем длиннее плечо 24 В, тем важнее сечение: просадка ниже паспортного напряжения растягивает ход, и без того доходящий до 100 с.
- Обслуживание безопаснее: класс защиты III означает отсутствие сетевого напряжения на приводе и оси, узел проверяют без снятия силового ввода.
- Расчёт момента: 5 Н·м на 1 м², то есть 16 Н·м — примерно 3,2 м². Момент из паспорта клапана всегда приоритетнее.

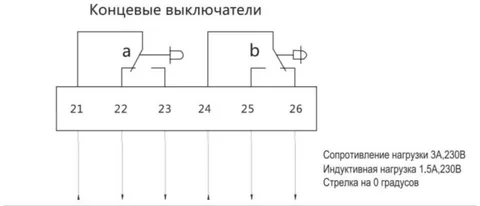

- Посадка Ø10…20 мм или 10×10…16×16 мм, рабочий угол 0…90° при механическом 95°, защита IP44, два переключателя SPDT 3(1,5) А в щит.
Характеристики
Момент и ход
- Крутящий момент
- 16 Н·м
- Время поворота
- < 100 с
- Угол поворота
- 0…90° (95° механически)
- Площадь заслонки (ориентир)
- ≈ до 3,2 м²
Электрика и управление
- Питание
- AC/DC 24 В
- Мощность работа/удержание
- 4,5 Вт / 0,5 Вт
- Управляющий сигнал
- 2- и 3-позиционное
- Без питания
- остаётся в положении (реверсивный)
- Пружина
- нет
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- нет, клеммы под винт
Монтаж и ресурс

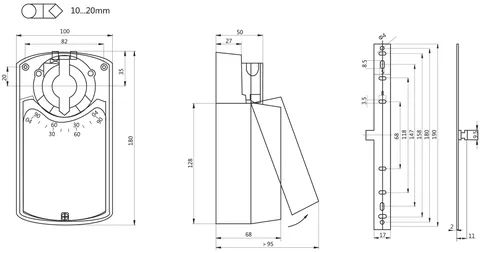

- Посадка на ось
- круглая Ø10…20 мм, квадратная 10×10…16×16 мм
- Масса
- < 1,3 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP44
- Класс защиты
- III (низкое напряжение)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
SM24A
20Н·м
Нанотек
SM 24 B
16Н·м
По моменту меньше на 4 Н·м — сверьте с площадью заслонки по данным изготовителя клапана.
Ставится вместо SM24A с поправкой на момент: 16 Н·м вместо 20 Н·м. Сверьте питание, тип управления, посадку и расчётный момент клапана. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Чем SM 24 B отличается от NM 24 B?
Моментом и скоростью: 16 Н·м против 8 Н·м, ход до 100 с против 55 с. Питание, логика управления и квадрат посадки 10×10–16×16 мм совпадают.
Есть ли у SM 24 B плавное управление?
У базового исполнения нет, только 2- и 3-позиционное. Плавный сигнал 0–10 В принимает SM 24 BS за 6 880 ₽.
