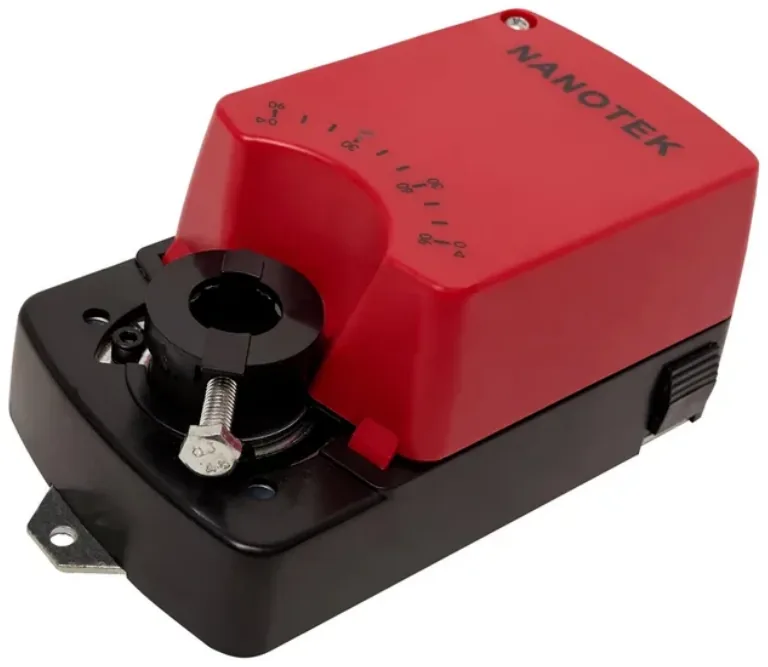

Электропривод Нанотек (Nanotek) LM 230 B — реверсивный, 4 Н·м, 220/230 В, держит положение
Сервопривод заслонки для систем с постоянной работой: 4 нм, ход менее 50 с. 4 150 ₽ с НДС, от 10 шт — 3 740 ₽.
- Питание
- AC 230 В ±10 %
- Пружина
- нет, реверс
- Управление
- 2- и 3-поз.
- Заслонка до
- ≈ до 0,8 м²
- Время поворота
- < 50 с
- Защита
- IP44
- 4 Н·м — створка примерно до 0,8 м²
- Без питания остаётся в текущем положении
- 2- и 3-позиционное управление, AC 230 В ±10 %
- Клеммы под винт, масса до 0,75 кг, IP44
от 10 шт — 3 740 ₽ · от 100 шт — 3 530 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
LM 230 B поворачивает заслонку двумя или тремя проводами и держит её в набранном положении без пружины. Момент 4 Н·м рассчитан на створку примерно до 0,8 м², полный ход занимает меньше 50 с. Питание — сеть AC 230 В ±10 %, то есть привод включают в щит напрямую, без источника 24 В.
Где применяется
- Регулирующие заслонки в приточных и вытяжных воздуховодах, где положение меняют редко
- Клапаны рециркуляции небольших установок: три позиции — закрыто, промежуточное, открыто
- Узлы с прямым питанием от щита автоматики, где отдельный блок питания ставить не для чего
- Узлы, где привод не должен возвращаться в исходное при отключении питания
Что будет без питания
Питание пропало — привод останавливается, и заслонка остаётся в том положении, в котором её застало отключение.
По паспорту: нет (реверсивный, удерживает положение).
Как подобрать и смонтировать
- Питание AC 230 В ±10 % берут прямо из щита. Блок питания 24 В не нужен, поэтому шкаф получается проще и дешевле.

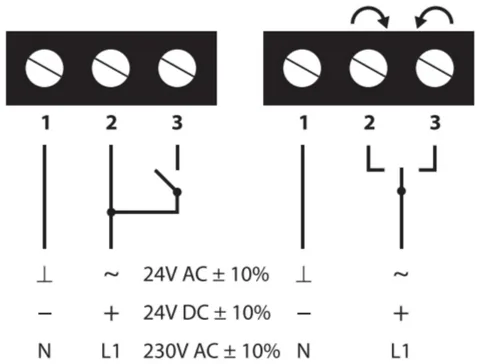

- Схема: общий ноль и две коммутируемые фазы от реле автоматики — «больше» и «меньше». При 2-позиционном управлении задействуют одну из них.
- Считайте момент по площади: 4 Н·м — это около 0,8 м² при норме 5 Н·м на 1 м². Точное значение даёт изготовитель клапана.

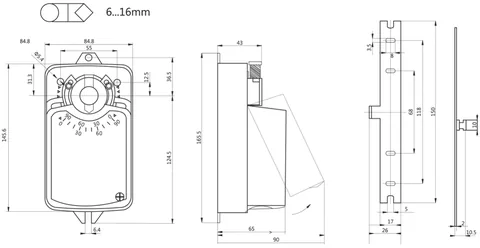

- Ось: круг Ø6…16 мм, квадрат 8×8…12×12 мм. Если ось клапана 20 мм, нужен привод серии NM или SM.
- Подключение на винтовые клеммы внутри корпуса, кабель не выведен — заведите его через гермоввод и оставьте петлю. Потребление 3,0 Вт в движении и 0,7 Вт в покое.
Характеристики
Момент и ход
- Крутящий момент
- 4 Н·м
- Время поворота
- < 50 с
- Угол поворота
- 0…90° (95° механически)
- Площадь заслонки (ориентир)
- ≈ до 0,8 м²
Электрика и управление
- Питание
- AC 230 В ±10 %
- Мощность работа/удержание
- 3,0 Вт / 0,7 Вт
- Управляющий сигнал
- 2- и 3-позиционное
- Без питания
- остаётся в положении (реверсивный)
- Пружина
- нет
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- нет, клеммы под винт
Монтаж и ресурс
- Посадка на ось
- круглая Ø6…16 мм, квадратная 8×8…12×12 мм
- Масса
- < 0,75 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP44
- Класс защиты
- II (двойная изоляция)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
LM230A
5Н·м
Нанотек
LM 230 B
4Н·м
По моменту меньше на 1 Н·м — сверьте с площадью заслонки по данным изготовителя клапана.
По моменту, питанию и типу управления встаёт на место привода LM230A; учтите, что у импортного LM — 5 Н·м, а здесь 4 Н·м, и сверьте посадочный размер оси. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Чем 3-позиционное управление отличается от 2-позиционного?
При 2-позиционном привод ходит между крайними точками. При 3-позиционном контроллер подаёт «открыть» и «закрыть» отдельными сигналами и может остановить створку в любом промежуточном положении.
Почему у LM степень защиты IP44, а у LF — IP54?
У LM подключение на винтовых клеммах внутри корпуса, у LF выведен залитый кабель. Для сырых помещений и наружной установки выбирайте исполнение с IP54 или закрытый корпус клапана.
