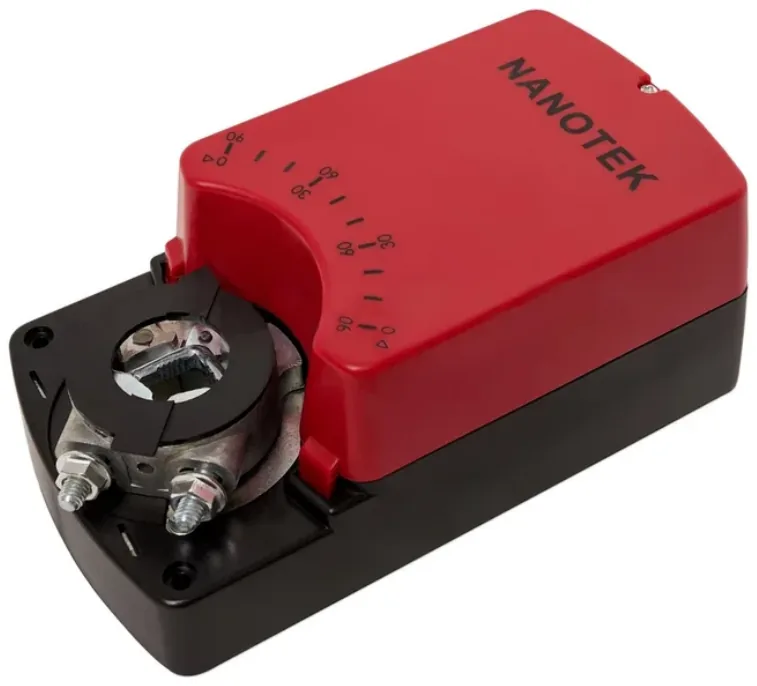

Электропривод Нанотек (Nanotek) SM 230 B: 16 Н·м, 220/230 В, реверсивный, створка до 3,2 м²
Старший реверсивный привод серии: 16 нм, ход менее 100 с, ось до Ø20 мм. Цена 5 580 ₽ с НДС.
- Питание
- AC 230 В ±10 %
- Пружина
- нет, реверс
- Управление
- 2- и 3-поз.
- Заслонка до
- ≈ до 3,2 м²
- Время поворота
- < 100 с
- Защита
- IP44
- 16 Н·м — створка примерно до 3,2 м²
- Положение сохраняется при отключении
- AC 230 В ±10 %, ход менее 100 с
- Ресурс 60 000 циклов, масса до 1,3 кг
от 10 шт — 5 020 ₽ · от 100 шт — 4 740 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Старший реверсивный привод: 16 Н·м на створку около 3,2 м² — самый большой момент среди воздушных приводов без пружины. Питание AC 230 В ±10 % приходит прямо из щита, положение сохраняется при отключении, полный ход занимает до 100 с. По деньгам это заметно дешевле пружинного привода сопоставимого момента.
Где применяется
- Крупные регулирующие заслонки в магистралях и венткамерах
- Клапаны смешения и рециркуляции в установках большой производительности
- Узлы с прямым питанием от силового щита, где ставить блок 24 В на один привод нерационально
- Узлы, где заслонку настраивают один раз и она должна остаться в этом положении
Что будет без питания
Питание пропало — привод остановился, заслонка осталась в текущем положении.
По паспорту: нет (реверсивный, удерживает положение).
Как подобрать и смонтировать
- Экономия на щите: питание сетевое, источник 24 В и его автомат не нужны. На группу крупных заслонок это освобождает целую секцию шкафа.

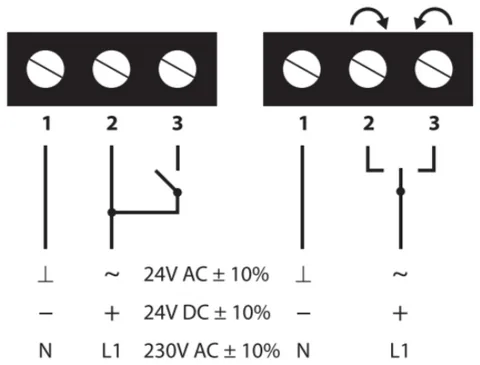

- Коммутация: команды подают контактами реле в цепи фазы, ноль постоянный. Управление 2- или 3-позиционное, потребление 4,5 Вт при ходе и 0,7 Вт в покое, поэтому силовой контактор избыточен.
- 16 Н·м — это около 3,2 м² по расчёту 5 Н·м на 1 м². Клапаны крупнее комплектуют двумя приводами по схеме изготовителя.
- Ось: круг Ø10…20 мм, квадрат 10×10…16×16 мм — верхняя граница диапазона среди воздушных приводов Нанотек.
- Степень защиты IP44 и клеммы под винт: корпус нужно защитить от прямого попадания воды.
Характеристики
Момент и ход
- Крутящий момент
- 16 Н·м
- Время поворота
- < 100 с
- Угол поворота
- 0…90° (95° механически)
- Площадь заслонки (ориентир)
- ≈ до 3,2 м²
Электрика и управление
- Питание
- AC 230 В ±10 %
- Мощность работа/удержание
- 4,5 Вт / 0,7 Вт
- Управляющий сигнал
- 2- и 3-позиционное
- Без питания
- остаётся в положении (реверсивный)
- Пружина
- нет

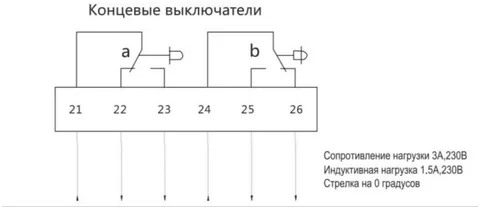

- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- нет, клеммы под винт
Монтаж и ресурс

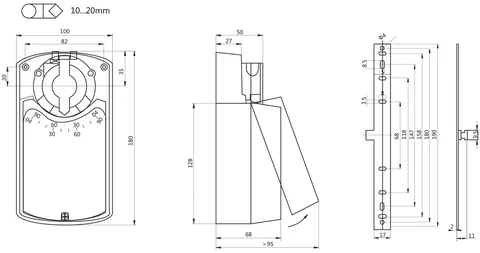

- Посадка на ось
- круглая Ø10…20 мм, квадратная 10×10…16×16 мм
- Масса
- < 1,3 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP44
- Класс защиты
- II (двойная изоляция)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
SM230A
20Н·м
Нанотек
SM 230 B
16Н·м
По моменту меньше на 4 Н·м — сверьте с площадью заслонки по данным изготовителя клапана.
По параметрам близок к SM230A, но момент здесь 16 Н·м против 20 Н·м у импортного привода — на пределе расчёта это существенно, проверьте площадь и уплотнение створки. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
16 Н·м вместо 20 Н·м — чем это грозит при замене?
Если прежний привод работал без запаса, на плотном клапане 16 Н·м может не хватить. Пересчитайте по площади створки или запросите момент у изготовителя клапана.
SM 230 B дешевле NF 230 B на 15 Н·м — в чём разница?
В задаче. У SM нет возвратной пружины, при обесточивании клапан не закроется. Если безопасное положение требуется проектом, нужен NF.
