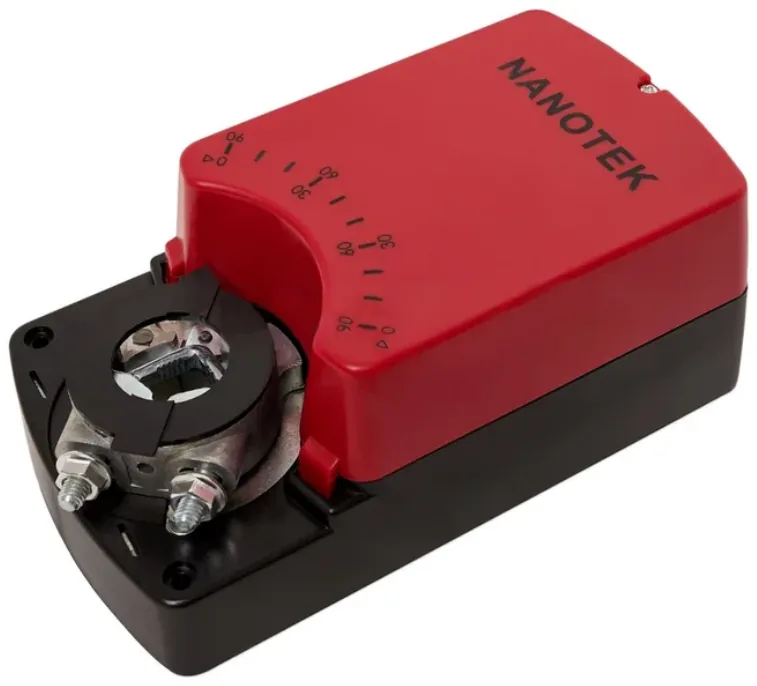

Заслонка до 1,6 м²: электропривод Нанотек (Nanotek) NM 230 B — 8 Н·м, 220/230 В, реверсивный
Средний реверсивный типоразмер: 8 нм, ход менее 55 с, ресурс 60 000 циклов. 5 060 ₽ с НДС, от 10 шт — 4 560 ₽.
- Питание
- AC 230 В ±10 %
- Пружина
- нет, реверс
- Управление
- 2- и 3-поз.
- Заслонка до
- ≈ до 1,6 м²
- Время поворота
- < 55 с
- Защита
- IP44
- 8 Н·м — створка примерно до 1,6 м²
- Удерживает положение без напряжения
- AC 230 В ±10 %, ход менее 55 с
- Ось Ø10…20 мм, квадрат 10×10…16×16 мм
от 10 шт — 4 560 ₽ · от 100 шт — 4 300 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Средний реверсивный привод: 8 Н·м вдвое больше, чем у LM, и берёт створку примерно до 1,6 м². Питание сетевое, AC 230 В ±10 %, управление двумя или тремя сигналами, при отключении привод остаётся в последней позиции. Посадка до Ø20 мм — под клапаны крупных типоразмеров.
Где применяется
- Регулирующие заслонки в магистральных воздуховодах и на ответвлениях больших систем
- Клапаны смешения в центральных приточных установках средней производительности
- Узлы с прямым питанием 230 В от силового шкафа установки
- Замена сгоревшего привода на крупном клапане: питающая линия и кабельный ввод остаются прежними
Что будет без питания
Питание снято — привод стоит, и заслонка сохраняет угол, на котором остановилась.
По паспорту: нет (реверсивный, удерживает положение).
Как подобрать и смонтировать

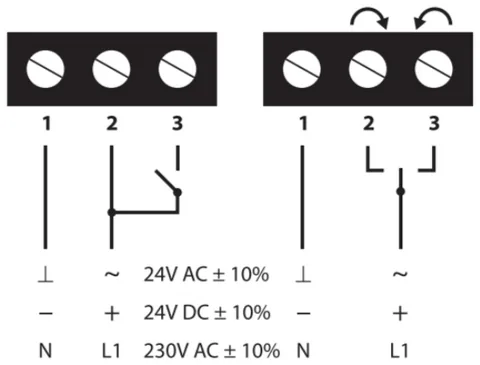

- Раздельные линии: силовую фазу и нулевой провод ведут от автомата щита, а команды «больше» и «меньше» — через контакты реле автоматики. Промежуточного контактора привод не требует: ток мал, 4,5 Вт в движении и 0,7 Вт в покое.
- Отдельный источник питания не нужен — сеть AC 230 В ±10 % подключают напрямую на винтовые клеммы внутри корпуса.
- Отдельный источник питания не нужен — сеть AC 230 В ±10 % подключают напрямую на винтовые клеммы внутри корпуса. Управление 2- или 3-позиционное.
- Ось: круг Ø10…20 мм, квадрат 10×10…16×16 мм. Тонкая ось Ø6…8 мм под NM не подойдёт, там нужен LM.

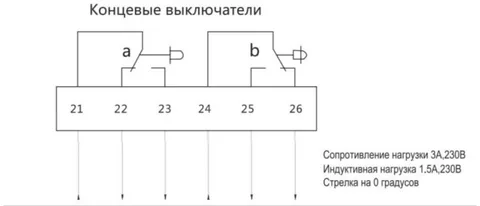

- Рабочий угол 0…90°, механический предел 95°. Два переключателя SPDT сигналят в щит о крайних положениях.
Характеристики
Момент и ход
- Крутящий момент
- 8 Н·м
- Время поворота
- < 55 с
- Угол поворота
- 0…90° (95° механически)
- Площадь заслонки (ориентир)
- ≈ до 1,6 м²
Электрика и управление
- Питание
- AC 230 В ±10 %
- Мощность работа/удержание
- 4,5 Вт / 0,7 Вт
- Управляющий сигнал
- 2- и 3-позиционное
- Без питания
- остаётся в положении (реверсивный)
- Пружина
- нет
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- нет, клеммы под винт
Монтаж и ресурс

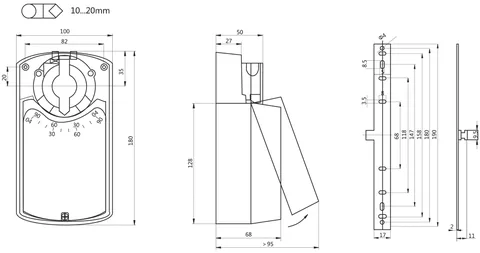

- Посадка на ось
- круглая Ø10…20 мм, квадратная 10×10…16×16 мм
- Масса
- < 1,3 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP44
- Класс защиты
- II (двойная изоляция)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
NM230A
10Н·м
Нанотек
NM 230 B
8Н·м
По моменту меньше на 2 Н·м — сверьте с площадью заслонки по данным изготовителя клапана.
Встаёт вместо привода NM230A по питанию, управлению и посадке; момент 8 Н·м против 10 Н·м у импортного — на плотном клапане проверьте расчёт. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Хватит ли 8 Н·м на заслонку 1200 × 1200 мм?
1,44 м² — по правилу 5 Н·м на 1 м² нужно 7,2 Н·м, то есть подходит с небольшим запасом. Для уличного клапана или створок с уплотнением берите SM 230 B на 16 Н·м.
Можно ли поставить NM 230 B на противопожарный клапан?
Нет, это привод воздушных клапанов. Для противопожарных и дымовых клапанов в каталоге отдельные серии — BLF, BF, BLE и BE.
