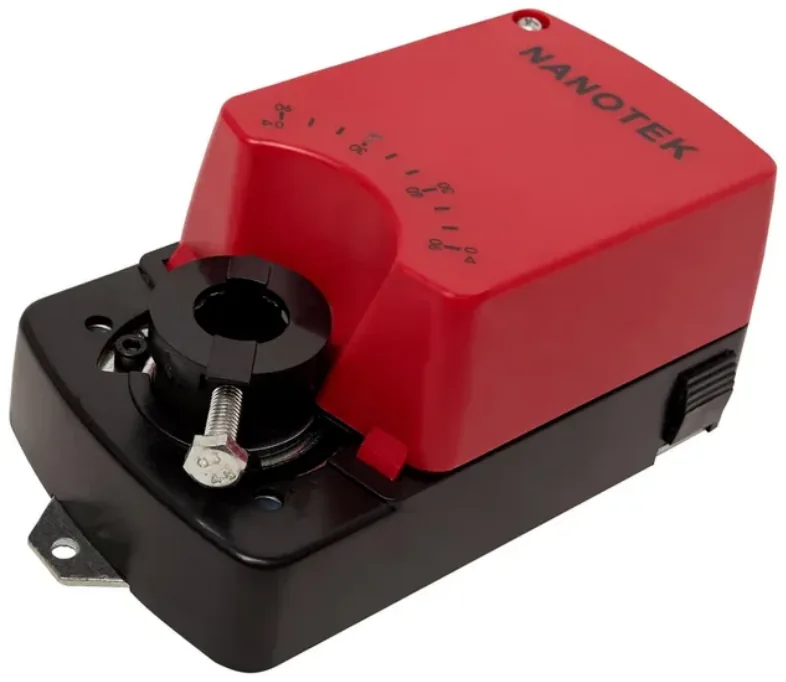

Привод Нанотек (Nanotek) LM 24 B: 4 Н·м, AC/DC 24 В, реверсивный, без пружины
Для заслонок вентиляции, которые двигаются часто: 4 нм, взвода пружины нет. 4 150 ₽ с НДС.
- Питание
- AC/DC 24 В
- Пружина
- нет, реверс
- Управление
- 2- и 3-поз.
- Заслонка до
- ≈ до 0,8 м²
- Время поворота
- < 50 с
- Защита
- IP44
- 4 Н·м на створку примерно до 0,8 м²
- Положение сохраняется при пропадании питания
- AC/DC 24 В, 2- и 3-позиционное управление
- Клеммы под винт, кабель не входит в комплект
от 10 шт — 3 740 ₽ · от 100 шт — 3 530 ₽
Скидки по количеству: до 10 шт — розница, от 10 шт — минус 10 %, от 100 шт — минус 15 %. В счёт и КП цена попадает по количеству.
Паспорт производителя: PDF, 2 стр. · оплата: счёт с НДС, QR-код, наличными или переводом · доставка ТК по России
О приводе
Щит вентиляции квартиры или небольшого офиса собран на 24 В, зональные заслонки нужно переставлять по команде контроллера и оставлять в набранном положении — под это и берут LM 24 B. Питание AC/DC 24 В от трансформатора, класс защиты III: сетевого напряжения на клапане нет. Момент 4 Н·м, створка примерно до 0,8 м², полный ход меньше 50 с.
Где применяется
- Заслонки вентиляции квартир и небольших офисов, где щит автоматики собран на 24 В
- Объекты с источником бесперебойного питания: заслонка управляема, пока держит аккумулятор
- Фанкойлы и зональные узлы с трёхпозиционным выходом контроллера
- Стенды и лаборатории, где 230 В на исполнительном механизме недопустимо
Что будет без питания
Без 24 В привод замирает: заслонка сама не открывается и не закрывается.
По паспорту: нет (реверсивный, удерживает положение).
Как подобрать и смонтировать
- Мощность по паспорту — 3,0 Вт в движении и 0,5 Вт на удержании. Трансформатор 24 В подбирают по сумме мощностей приводов линии: в покое они почти не нагружают источник, поэтому решает одновременный пуск.
- Класс защиты III снимает вопрос обслуживания: на оси и клеммах привода нет сетевого напряжения, узел разбирают без отключения силового ввода.
- Момент 4 Н·м держит створку около 0,8 м² по правилу 5 Н·м на 1 м²; уличные и уплотнённые клапаны требуют запаса.

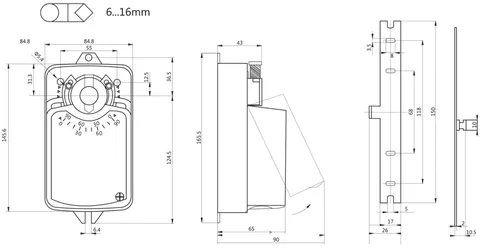

- Диапазон посадки: Ø6…16 мм по кругу, 8×8…12×12 мм по квадрату. Рабочий угол 0…90°, механически 93°.

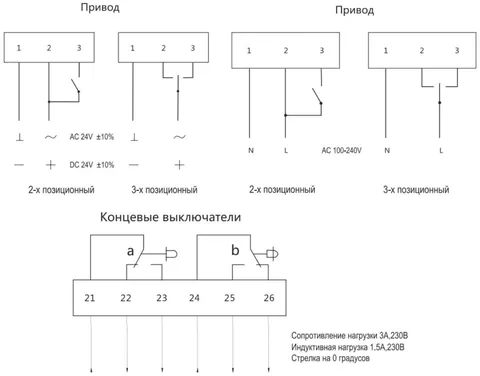

- Клеммы винтовые, кабель в комплект не входит. Два переключателя SPDT выведены на те же клеммы.
Характеристики
Момент и ход
- Крутящий момент
- 4 Н·м
- Время поворота
- < 50 с
- Угол поворота
- 0…90° (93° механически)
- Площадь заслонки (ориентир)
- ≈ до 0,8 м²
Электрика и управление
- Питание
- AC/DC 24 В
- Мощность работа/удержание
- 3,0 Вт / 0,5 Вт
- Управляющий сигнал
- 2- и 3-позиционное
- Без питания
- остаётся в положении (реверсивный)
- Пружина
- нет
- Доп. переключатели
- 2 × SPDT, 3(1,5) А, 230 В
- Кабель
- нет, клеммы под винт
Монтаж и ресурс
- Посадка на ось
- круглая Ø6…16 мм, квадратная 8×8…12×12 мм
- Масса
- < 0,75 кг
- Ресурс
- 60 000 циклов
Защита и условия
- Степень защиты
- IP44
- Класс защиты
- III (низкое напряжение)
- Шум
- макс. 45 дБ
- Рабочая температура
- −20…+50 °C
- Хранение
- −30…+80 °C
- Влажность
- 5…95 % без конденсата
Соответствие
- Соответствие стандартам
- ГОСТ 16264.1-85
Площадь заслонки — ориентир из расчёта 5 Н·м на 1 м²; окончательное значение — по данным изготовителя клапана.
Документы
Аналог по параметрам
Код аналога
LM24A
5Н·м
Нанотек
LM 24 B
4Н·м
По моменту меньше на 1 Н·м — сверьте с площадью заслонки по данным изготовителя клапана.
Ставится вместо LM24A с тем же питанием и трёхпозиционным управлением; разница в моменте — 4 Н·м против 5 Н·м, её проверяют по паспорту клапана. Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям.
Коды приведены для сопоставления по паспортным характеристикам и принадлежат их правообладателям. сопоставление по паспортным характеристикам.
Таблица аналоговВопросы
Сколько приводов LM 24 B выдержит трансформатор 60 ВА?
По паспорту привод берёт 3,0 Вт в движении и 0,5 Вт на удержании, поэтому по мощности их помещается много. Ограничение даёт не сумма в покое, а одновременный пуск: оставляйте запас около 30 % и проверяйте просадку на конце линии.
Можно ли получить плавное регулирование 0–10 В?
У LM 24 B управление только 2- и 3-позиционное. Плавный сигнал принимает SM 24 BS на 16 Н·м; в младшем типоразмере такого исполнения нет.
